NOST拉曼/PL光谱系统

韩国 NOST公司成立于 2014 年，专注于研制共焦拉曼光谱系统和共聚焦显微成像系统，核心团队人员拥有超过15年的光谱和成像领域经验，开发团队具备专业的光学仪器设计和软件开发经验。除了标准的HEDA, NARIN等系统外，还可根据用户需要定制。

Categories: Witec拉曼成像, 光学系统, 光谱仪

General Details
Related Products

General Details

NOST特点

Raman/PL联用，可选多达3路激光
共聚焦光路设计，X,Y空间分辨率<1 μm，Z轴空间分辨率<2 μm
全自动化设计，电动狭缝
衍射元件消像差光谱仪
快速光栅更换，软件自校准
快速mapping，大范围mapping
可选配低温附件，温度范围-196~420℃
可兼容绝大多数商用正/倒置显微镜


在轴转动光栅、像差校正光学设计	电动可调针孔	可更换光栅塔轮

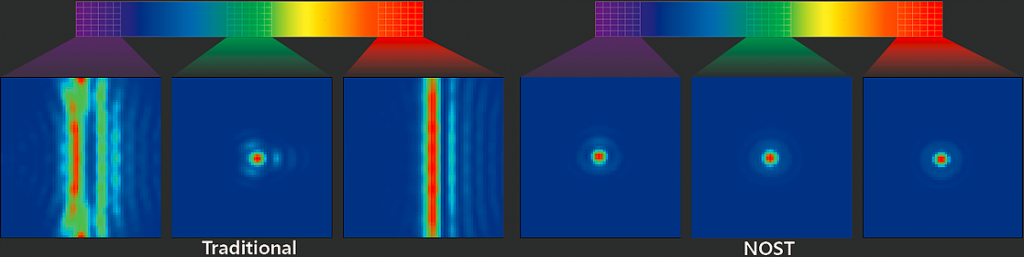

NOST采用衍射光学元件校正光谱仪像差，实现比传统CT式光谱仪更好的成像质量，让窄谱线光谱测量更准确。


快速Mapping – 2500张光谱 @ 58s – 50×50像素 – 50×50μm	大范围Mapping – 250000张光谱 – 500×500像素 – 1500×1500μm

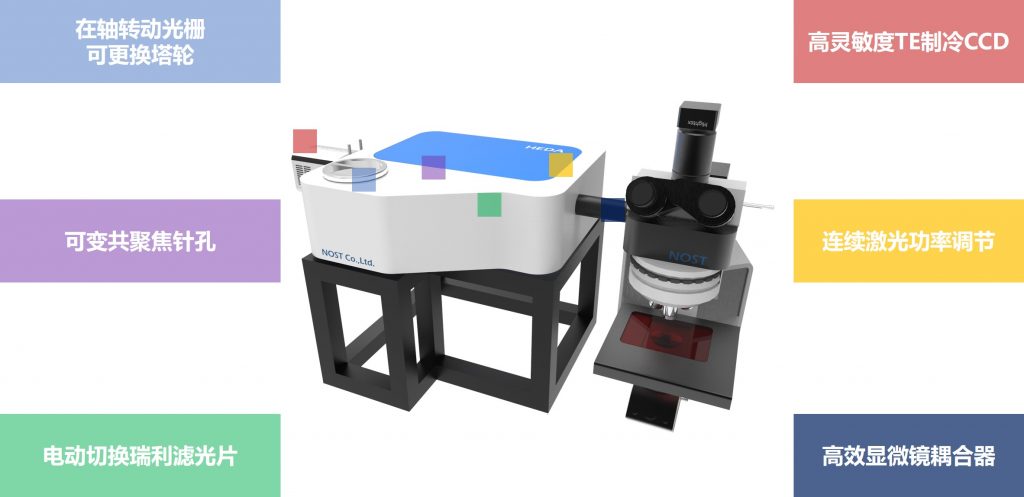

HEDA共焦显微拉曼/PL系统

激光部分		• 3波长可选：325nm, 488nm, 514.5nm, 532nm, 633nm, 785nm. 可选配第4个外接激光口。 • 电动切换 • 功率控制：11档电动衰减
光谱仪		• 消像差设计，高通光量 • 在轴转动光栅，光栅可无限更换 • 更换光栅塔轮自动校准 • 光谱分辨率：<1cm^-1 /像素 @1800g/mm（可选0.05cm^-1）, 重复性优于0.05 cm^-1 • 电动狭缝10-1000μm, 10μm步长 • 拉曼位移范围：80-4000 cm^-1, 可选低至50cm^-1 • PL波长范围：激光波长至1050nm，可选扩展至1600nm
光路		• 物镜：20X Mplan (NA=0.4, WD=1.2mm), 100X Mplan (NA=0.9, WD=0.15mm). 分辨率<1μm • 共聚焦针孔：30-500μm，10μm步长，电动可调 • 明场成像：照明器，3M CMOS相机
CCD		• 深度制冷开放电极CCD. 可选EMCCD
XYZ平移台		• 行程范围： 75x50mm/100x100mm • 分辨率50nm(X/Y), 10nm(Z). • Mapping速度：50×50<1min (10 ms曝光)
软件		• RAON-Spec操作软件；RAON-Vu分析软件；可选拉曼数据库
附件		• 样品温控台：-196℃ ~ 420℃，样品区域53.5 x 43mm • 低温：温度范围4.2K ~ 350K

应用领域

材料科学
化学
生命科学
光伏
