TrueSurface – 形貌拉曼成像

同步化学成份分析与形貌轮廓分析 WITec 专利 —— TrueSurface 显微镜,实现样品粗糙表面的始终共聚焦拉曼成像。 WITec 研发的形貌拉曼成像技术,创新性地将非常先进的光学轮廓仪集成到拉曼显微系统上,实现一次同步操作。

General Details

TrueSurface 原理

在无需制备样品的情况下,沿着表面或在设定距离内进行精确测量,并获得粗糙、倾斜或不规则形状样品的3D化学分析结果。

在共聚焦显微镜里,来自焦平面以外的光线通过探针孔后会大大被抑制。通过 TrueSurface 模块,样品表面在整个测量过程中都始终处于聚焦平面上,因此无需担心其表面轮廓对拉曼信号的影响。

光学传感器控制物镜与样品表面之间的距离,精度可达亚微米级。因此,长时间测试过程中发生的任何变化,都可以通过轮廓仪调整,从而得到清晰详尽的拉曼成像。

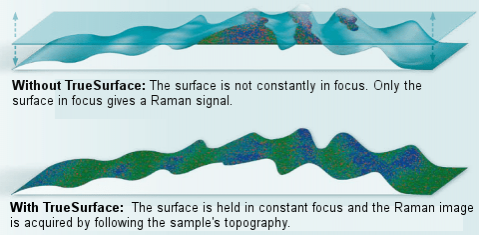

TrueSurface Confocality
应用实例

WITec TrueSurface Awards

药物片剂的形貌拉曼成像及其光谱

TrueSurface Silicon Topography Chemistry web2

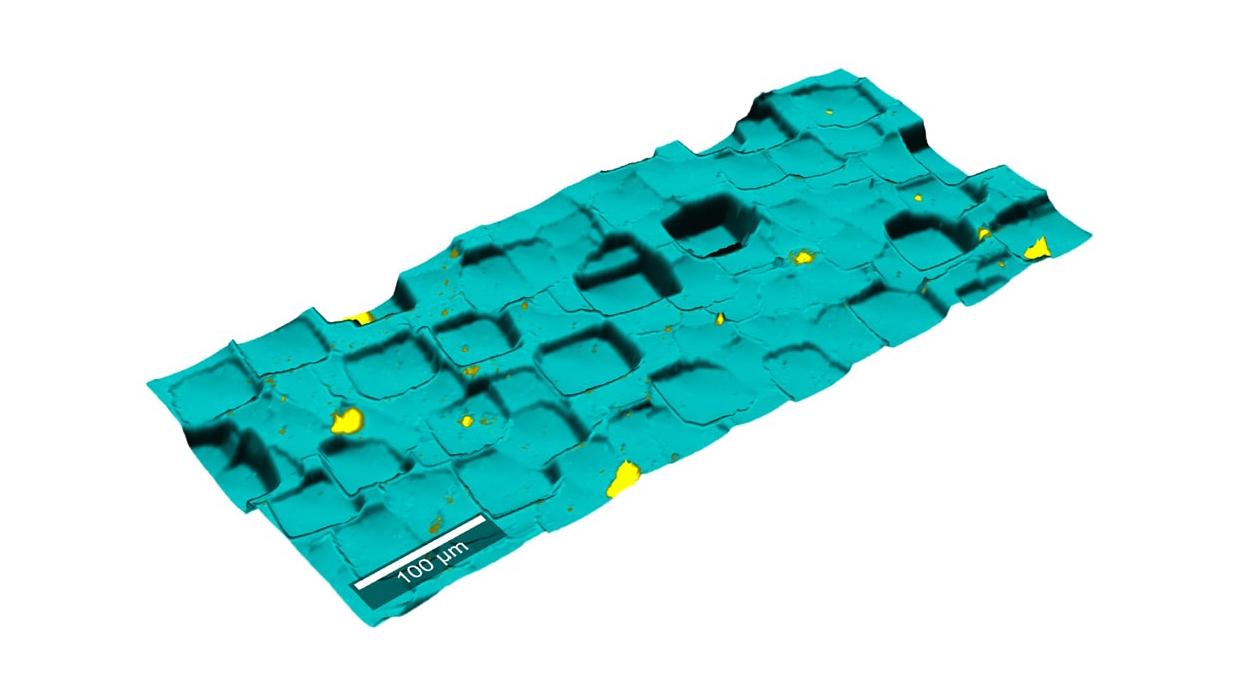

微米硅结构的形貌拉曼成像

TrueSurface Paper Surface Topography Chemistry web

纸张纤维素纤维的形貌拉曼成像

TrueSurface Candy Sugar Topography Chemistry web

葡萄糖能量棒上锯齿状文字的形貌拉曼成像

TrueSurface Tooth Topography Chemistry web

牙齿表面的形貌共聚焦拉曼显微镜成像

奖项荣誉

truesurface awards
