General Details

衍射光栅的革命

High Efficiency  • High Line Density • Low Blaze Angle • Multiple Coating Options • Grating Sizes to 500mm

Inprentus开发了一种新的方法,用于制造适用于同步辐射、FEL和激光应用的机械刻划的闪耀衍射光栅机,提供高分辨能力,闪耀角低于1度的产品。这些新的衍射光栅产品为科学界提供了应用于光谱仪、单色仪和激光仪器的无与伦比的能力。

Synchrotron Gratings

同步辐射应用的VLS衍射光栅

高效率的机械刻划VLS闪耀衍射光栅

  • 用于可靠预测光束内光栅效率的模拟服务
  • 每毫米数千线的线密度
  • 可变线距(VLS)
  • 闪耀角低至0.1

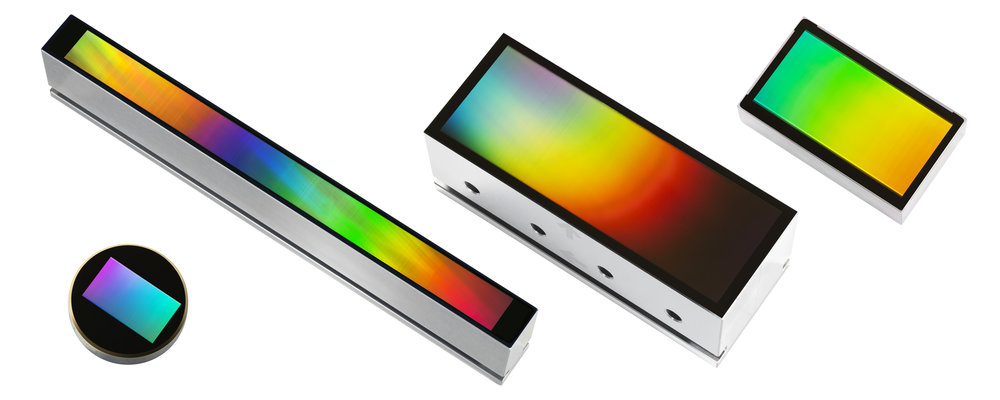

  • 长达500毫米的大型光栅
  • 广泛的光学设计能力

Inprentus使用纳米级的接触模式光刻技术,即一种控制金属表面机械变形的方法,生产用于X射线和紫外线应用的闪耀衍射光栅。 这项技术特别适用于X射线和紫外线衍射光学,其特征必须以0.1度的精度塑造,并在几十厘米的距离内以纳米精度定位。

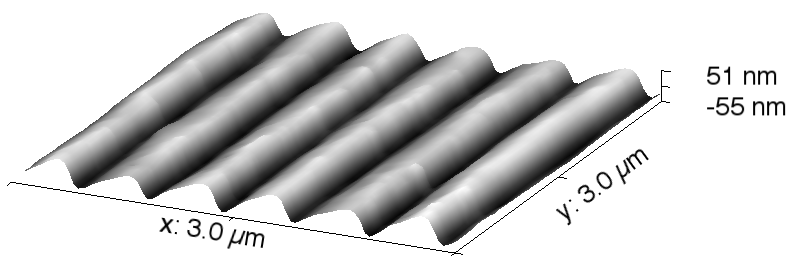

Blaze Facets

Inprentus can create blaze angles below 1.0° with line densities from 50 to over 5000 lines per milimeter.

Simulations

Inprentus simulation services are available with all grating purchases and provide reliable predictions of in-beamline grating efficiency.

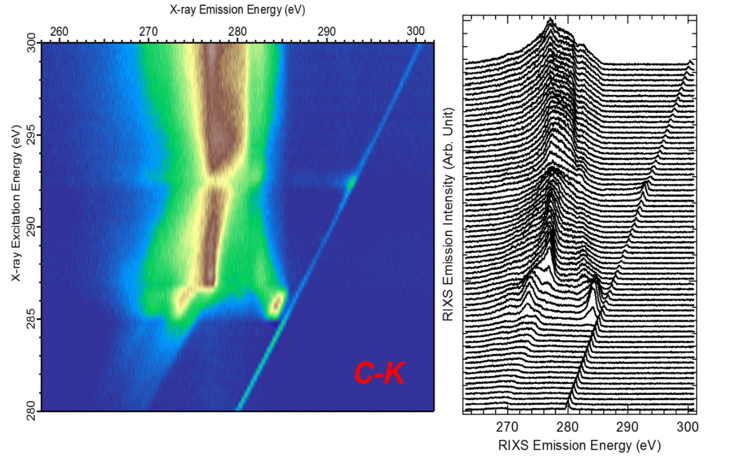

RIXS at LBNL

Resonant Inelastic X-ray Scattering (RIXS) data from Beamline 8.0.1 at the Advanced Light Source at Lawrence Berkeley National Laboratory.

FEL Gratings

用于FEL的VLS衍射光栅

  • 用于光束线诊断的衍射光栅
  • 超低的炽热角,提高了效率
  • 用于可靠预测光束线内光栅效率的模拟服务

Inprentus使用纳米级的接触模式光刻技术,即一种控制金属表面机械变形的方法,生产用于X射线和紫外线应用的闪耀衍射光栅。 这项技术特别适用于X射线和紫外线衍射光学,其特征必须以0.1度的精度塑造,并在几十厘米的距离内以纳米精度定位。

Blaze Angle Profiles

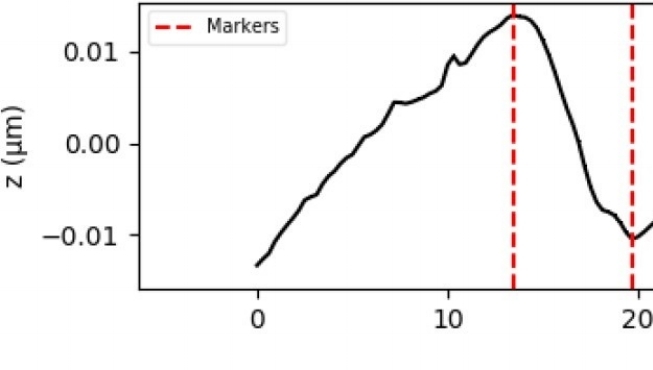

Ultra low blaze angles improve efficiency and can be manufactured by Inprentus. A single unsmoothed AFM trace of a 50 lines/mm grating with a blaze angle of 0.1°

Diagnostic Gratings

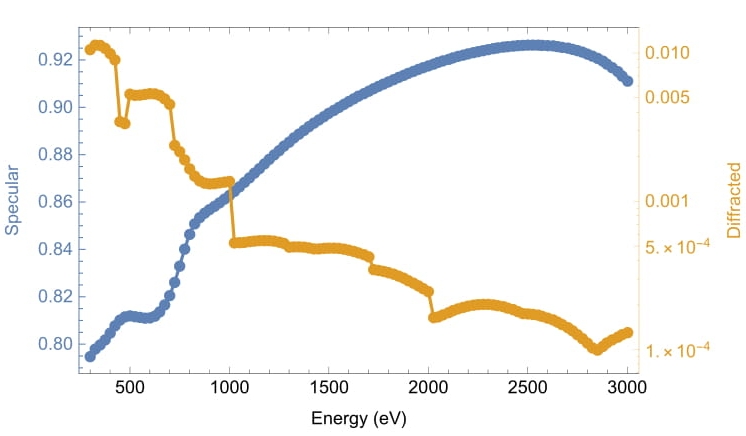

Diagnostic gratings can be custom designed to meet the needs of any FEL application. Using the spectral reflection of the coated grating and zeroith order diffraction of the grating, the majority of photons may be passed downstream to the beamlines, with a small fraction being directed into a spectrometer for in-situ diagnostics of each pulse train generated by the laser.

SPECTROSCOPY BLAZED DIFFRACTION GRATING MASTERS

用于光谱学的衍射光栅

Inprentus提供定制的闪耀型衍射光栅母版,用于光学效率优先的光谱学应用。

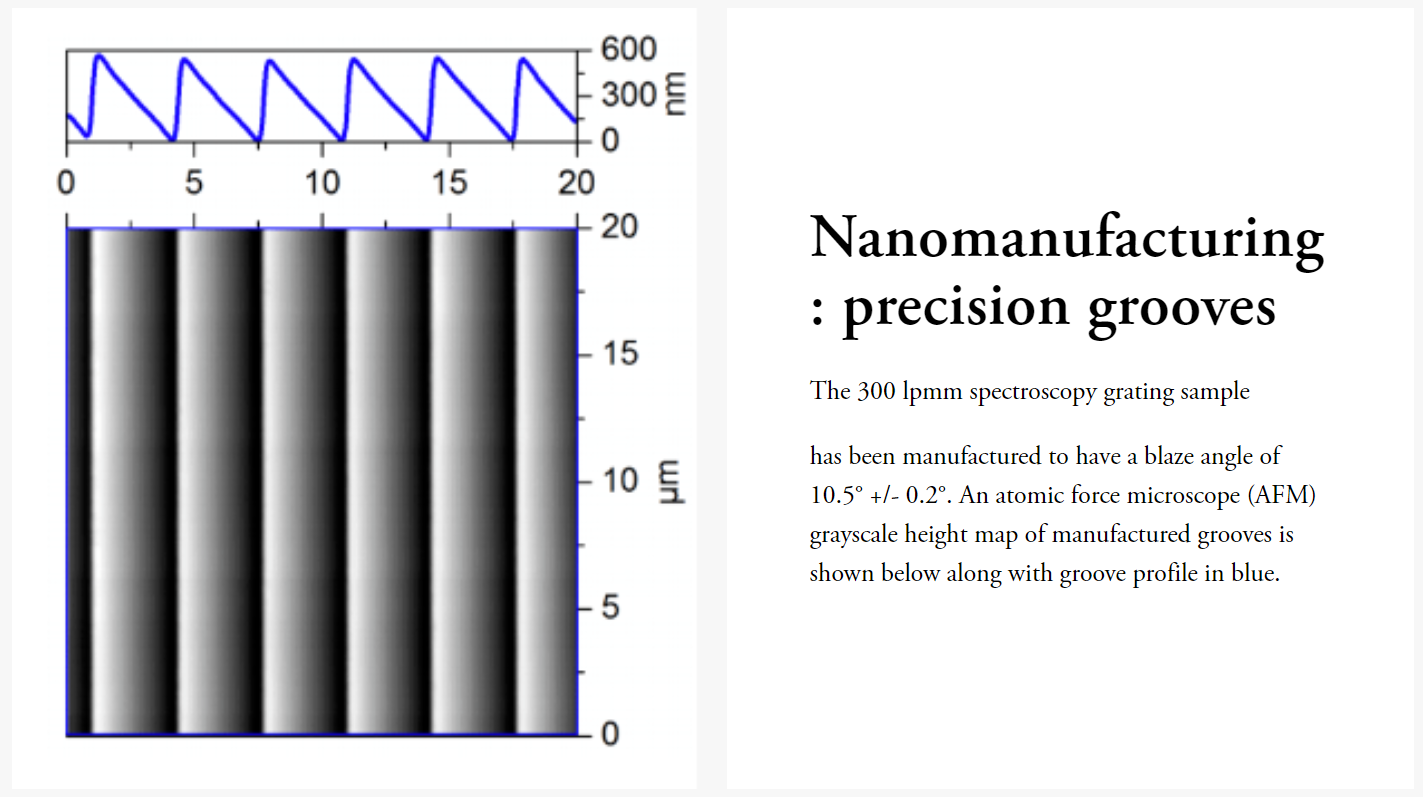

现代化的衍射光栅机械刻划方法
传统上,制造产量低限制了行业的发展,导致光栅交付周期长。Inprentus方法彻底改变了闪耀光栅生产的核心制造工艺,为行业提供了一个宝贵的高精度产品的新来源。这种新方法为各种光学衍射应用的关键规格提供了改进。这些改进的规格包括光学带宽分辨率和光学效率的提高。

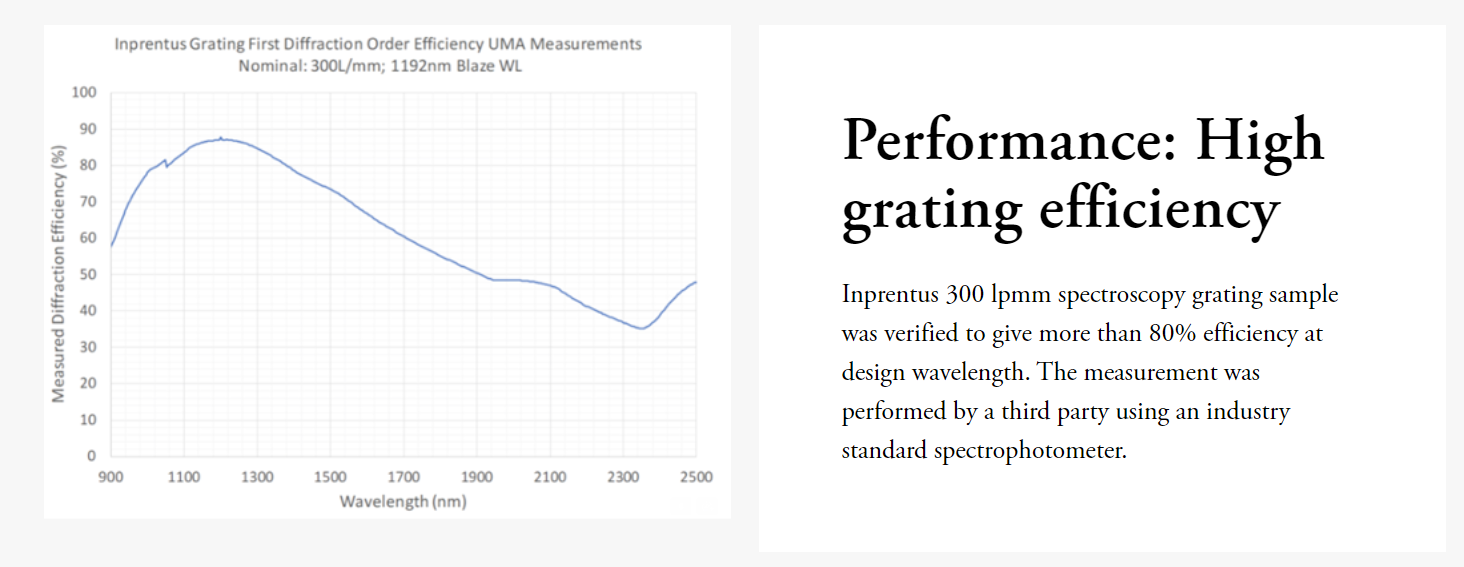

从设计到交付:在整个过程中与您合作
Inprentus将与您一起设计和计算模拟规格,并协助您进行光栅设计。Inprentus的母版光栅在销售时具有复制权,可用于贵公司的产品。

用于ICP-OES的母光栅

Inprentus有能力制造Echelle光栅,专门针对高闪耀效率进行优化。这些光栅可用于从紫外到红外的一系列波长,并有多种尺寸和规格。母光栅可按原样使用或在尖端光谱学应用中进一步复制。Inprentus与客户紧密合作,在光栅母版中提供定制的闪耀角度,以实现最佳的终端复制效率。
