Acton紫外—— VUV/UV 窄带滤光片
General Details
Acton紫外—— VUV/UV 窄带滤光片
注意:滤波器可用于320nm以下的所有波长。规格的半高宽，峰值传输，和峰值波长下降的峰值波长范围在上面列出。
| Peak Wavelength | FWHM (nm) |
Min. Peak Transmission | 0.5″ dia. 2 mm thick |
1.0″ Diameter 2.5 mm thick |
2.0″ Diameter 4 mm thick |
|---|---|---|---|---|---|
| 122 +/-2.5 nm | 10 max. | 5% | FN122-XN-.5D | FN122-XN-1D | FN122-XN-2D |
| 122 +/-2.5 nm | 15 max. | 10% | FN122-VN-.5D | FN122-VN-1D | FN122-VN-2D |
| 122 +/-2.5 nm | 20 max. | 15% | FN122-N-.5D | FN122-N-1D | FN122-N-2D |
| 126 +/-2.5nm | 20 +/-5 | 15% | FN126-N-.5D | FN126-N-1D | FN126-N-2D |
| 130 +/-2.5nm | 20 +/-5 | 15% | FN130-N-.5D | FN130-N-1D | FN130-N-2D |
| 135 +/-2.5nm | 20 +/-7.5 | 15% | FN135-N-.5D | FN135-N-1D | FN135-N-2D |
| 140 +/-2.5nm | 20 +/-5 | 15% | FN140-N-.5D | FN140-N-1D | FN140-N-2D |
| 147 +/-2.5nm | 20 +/-7.5 | 15% | FN147-N-.5D | FN147-N-1D | FN147-N-2D |
| 150 +/-2.5nm | 20 +/-5 | 15% | FN150-N-.5D | FN150-N-1D | FN150-N-2D |
| 155 +/-2.5nm | 20 +/-5 | 12% | FN155-N-.5D | FN155-N-1D | FN155-N-2D |
| 157 +/-2.5nm | 20 +/-5 | 12% | FN157-N-.5D | FN157-N-1D | FN157-N-2D |
| 160 +/-2.5nm | 20 +/-7.5 | 12% | FN160-N-.5D | FN160-N-1D | FN160-N-2D |
| 172 +/-2.5nm | 20 +/-7.5 | 15% | FN172-N-.5D | FN172-N-1D | FN172-N-2D |
| 180 +/-2.5nm | 20 +/-7.5 | 15% | FN180-N-.5D | FN180-N-1D | FN180-N-2D |
| 185 +/-2.5nm | 20 +/-7.5 | 15% | FN185-N-.5D | FN185-N-1D | FN185-N-2D |
| 185 +/-2.5nm | 20 +/-7.5 | 10% | FN185-HR-.5D | FN185-HR-1D | FN185-HR-2D |
| 190 +/-2.5nm | 20 +/-5 | 15% | FN190-N-.5D | FN190-N-1D | FN190-N-2D |
| 193 +/-2.5nm | 20 +/-5 | 15% | FN193-N-.5D | FN193-N-1D | FN193-N-2D |
| 200 +/-2.5nm | 20 +/-5 | 15% | FN200-N-.5D | FN200-N-1D | FN200-N-2D |
| 205 +/-2.5nm | 20 +/-5 | 15% | FN205-N-.5D | FN205-N-1D | FN205N-2D |
| 210 +/-2.5nm | 20 +/-5 | 15% | FN205-N-.5D | FN205-N-1D | FN205-N-2D |
| 214 +/-2.5nm | 20 +/-5 | 15% | FN214-N-.5D | FN214-N-1D | FN214-N-2D |
| 220 +/-2.5nm | 20 +/-5 | 15% | FN220-N-.5D | FN220-N-1D | FN220-N-2D |
| 222 +/-2.5nm | 20 +/-5 | 15% | FN222-N-.5D | FN222-N-1D | FN222-N-2D |
| 230 +/-2.5nm | 20 +/-5 | 15% | FN230-N-.5D | FN230-N-1D | FN230-N-2D |
| 240 +/-2.5nm | 20 +/-5 | 15% | FN240-N-.5D | FN240-N-1D | FN240-N-2D |
| 250 +/-2.5nm | 20 +/-5 | 15% | FN250-N-.5D | FN250-N-1D | FN250-N-2D |
| 254 +/-2.5nm | 20 +/-5 | 15% | FN254-N-.5D | FN254-N-1D | FN254-N-2D |
光谱曲线

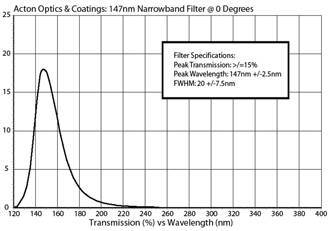

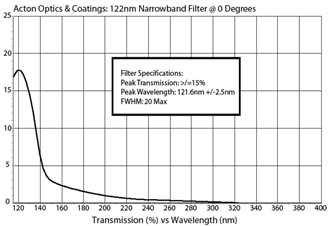

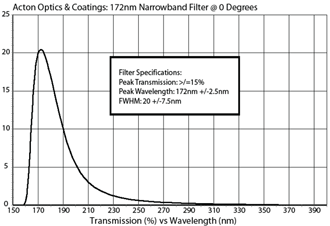

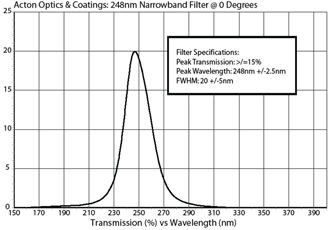

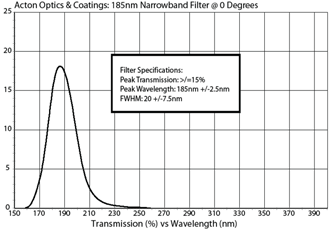

典型的样品性能曲线显示。特殊设计曲线，包括可根据要求提供的阻塞性能。
 |
 |
 |
 |
 |
 |
紫外带通滤光片
标准带通滤波器的可用设计包括：

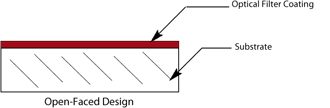

敞开式-敞开式设计包括在一个表面上有光学滤光片涂层的基片。当软滤膜暴露时，必须小心处理开放式滤膜。以下所示(仅在190nm以上可用)，通过用保护性的熔融二氧化硅盖密封过滤器，可以减少水分、大气污染物或处理造成的潜在损害。

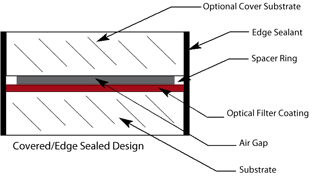

覆盖/边缘密封– 190nm以上的过滤器可以用熔融二氧化硅覆盖来保护。如图所示，衬底之间放置一个间隔环，形成一个小的气隙，然后将边缘密封。这种设计使过滤器在处理时没有接触到精细的过滤涂层的风险。请注意，覆盖滤光片会降低2-3%的透射率。
边缘密封增加大约0.010“(0.254毫米)的直径过滤器。覆盖和边缘密封的过滤器的总厚度大约是开放式设计的两倍。准确的尺寸可从星谱光学销售部获得。

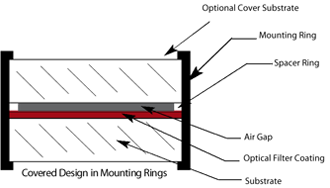

密封安装-如果需要，可以在金属安装环中提供开口或覆盖的过滤器(没有边缘密封胶)。环是由铝和黑色阳极氧化构造。安装一个过滤器减少清晰的孔径，并增加外径如下所示。
滤光片的直径信息：-N, -B, -W & -VBB
注意:除非另有说明，过滤器都是开放式的
* 2.0”直径122-157nm的滤光片厚度为5mm
| Unmounted Filter Diameter |
Diameter Tolerance |
Mounted Filter Diameter ±0.005” |
Unmounted Filter Thickness |
Mounted Thickness | Clear Aperture |
|---|---|---|---|---|---|
| 0.5” (12.7mm) | +0.00”/-0.005” (0.127mm) | 0.625” (15.88mm) | 0.079″ (2mm) | 0.300” (7.62mm) | 0.450” (11.43mm) |
| 1.0” (25.4mm) | +0.00”/-0.005” (0.127mm) | 1.200” (30.48mm) | 0.098″ (2.5mm) | 0.375” (9.53mm) | 0.800” (20.32mm) |
| 2.0” (50.8mm) | +0.00”/-0.005” (0.127mm) | 2.225” (56.52mm) | 0.197″ (4mm) | 0.500” (12.7mm) | 1.900” (48.26mm) |
滤光片材料信息：
| Wavelengths | < 140nm | 140-169nm | 170-320nm |
|---|---|---|---|
| Substrate Material | VUV MgF2 | VUV CaF2 | UV Grade Fused Silica |
