Acton紫外—— VUV/UV 超宽带滤光片

基本信息

Acton紫外—— VUV/UV 超宽带滤光片

注意:滤波器可用于320nm以下的所有波长。规格的半高宽,峰值传输,和峰值波长下降的峰值波长范围在上面列出。

Peak
Wavelength (nm)
FWHM
(nm)
Min. Peak
Transmission
0.5” Diameter
2mm Thick
1.0” Diameter
2.5mm Thick
2.0” Diameter
4mm thick
130 +/-10nm 100 +/-25 40% FW130-W-.5D FW130-W-1D FW130-W-2D
160 +/-10nm 100 +/-25 45% FW160-W-.5D FW160-W-1D FW160-W-2D
200 +/-10nm 60 +/-20 45% FW200-W-.5D FW200-W-1D FW200-W-2D
250 +/-10nm 80 +/-20 45% FW250-W-.5D FW250-W-1D FW250-W-2D
300 +/-10nm 100 +/-25 45% FW300-W-.5D FW300-W-1D FW300-W-2D

光谱曲线

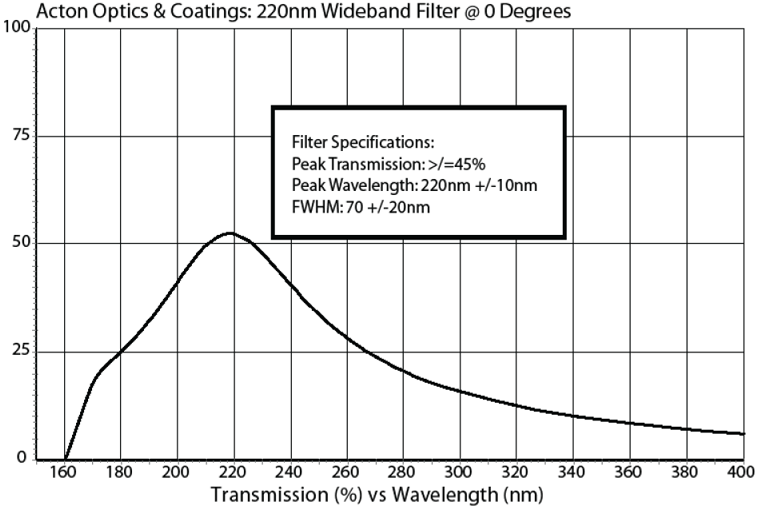

典型的样品性能曲线显示。特殊设计曲线,包括可根据要求提供的阻塞性能。

Wideband filter
标准带通滤波器的可用设计包括:

Open-Faced Design

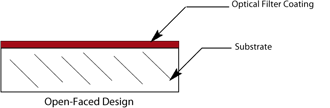

敞开式-敞开式设计包括在一个表面上有光学滤光片涂层的基片。当软滤膜暴露时,必须小心处理开放式滤膜。以下所示(仅在190nm以上可用),通过用保护性的熔融二氧化硅盖密封过滤器,可以减少水分、大气污染物或处理造成的潜在损害。

Covered/Edge Sealed

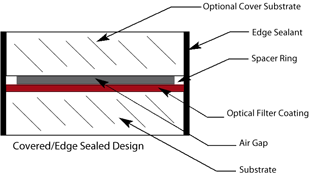

覆盖/边缘密封– 190nm以上的过滤器可以用熔融二氧化硅覆盖来保护。如图所示,衬底之间放置一个间隔环,形成一个小的气隙,然后将边缘密封。这种设计使过滤器在处理时没有接触到精细的过滤涂层的风险。请注意,覆盖滤光片会降低2-3%的透射率。

边缘密封增加大约0.010“(0.254毫米)的直径过滤器。覆盖和边缘密封的过滤器的总厚度大约是开放式设计的两倍。准确的尺寸可从星谱光学销售部获得。

Mounted - Cover design in mounting rings

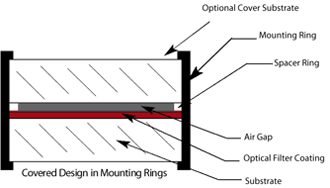

密封安装-如果需要,可以在金属安装环中提供开口或覆盖的过滤器(没有边缘密封胶)。环是由铝和黑色阳极氧化构造。安装一个过滤器减少清晰的孔径,并增加外径如下所示。





滤光片的直径信息:-N, -B, -W & -VBB

注意:除非另有说明,过滤器都是开放式的
* 2.0”直径122-157nm的滤光片厚度为5mm

Unmounted
Filter
Diameter
Diameter
Tolerance
Mounted Filter
Diameter ±0.005”
Unmounted
Filter
Thickness
Mounted Thickness Clear
Aperture
0.5” (12.7mm) +0.00”/-0.005” (0.127mm) 0.625” (15.88mm) 0.079″ (2mm) 0.300” (7.62mm) 0.450” (11.43mm)
1.0” (25.4mm) +0.00”/-0.005” (0.127mm) 1.200” (30.48mm) 0.098″ (2.5mm) 0.375” (9.53mm) 0.800” (20.32mm)
2.0” (50.8mm) +0.00”/-0.005” (0.127mm) 2.225” (56.52mm) 0.197″ (4mm) 0.500” (12.7mm) 1.900” (48.26mm)

滤光片材料信息:

Wavelengths < 140nm 140-169nm 170-320nm
Substrate Material VUV MgF2 VUV CaF2 UV Grade Fused Silica
