Acton紫外—— 探测器的紫外拓展

许多探测器包括前置照明的CCD、光电二极管线性阵列和sCMOS器件在紫外光谱区域缺乏量子效率。Acton为这些器件的表面提供了有效、可靠和廉价的薄涂层,实现了在120至430nm范围内器件灵敏度的急剧增加。

Metachrome®是一种复合荧光粉涂层,提高了CCD在蓝色可见和紫外线(UV)波长的灵敏度。在CCD表面有效、可靠、廉价地应用一层薄的Metachrome涂层,实现了在120至430 nm范围内器件灵敏度的显著提高。使用异色涂层,前照和背照的ccd都能获得更好的紫外响应。

光学性质

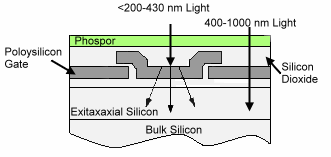

metachrome coating在450nm以下的光激发下,异色体发光约为540 ~ 580 nm。Metachrome的高转换效率,加上发射波长的ccd的高量子效率,使其成为硅探测器理想的紫外“下变频器”。在460 nm以上,Metachrome薄层变得透明,因此在可见光和近红外下对CCD的量子效率没有不利影响。

前照CCD在350 nm以下几乎没有响应,在400 nm(在蓝可见范围内)通常观察到小于5%的量子效率。使用Metachrome涂层,同样的CCD在350 nm以下显示10%的量子效率。背光ccd也得益于异色涂层。使用Metachrome涂层,量子效率在250 nm提高了10倍以上。异色涂层在背光照明的ccd上提供宽带UV防反射涂层的替代方案,因为在光谱的红光部分的性能更少受到损害。

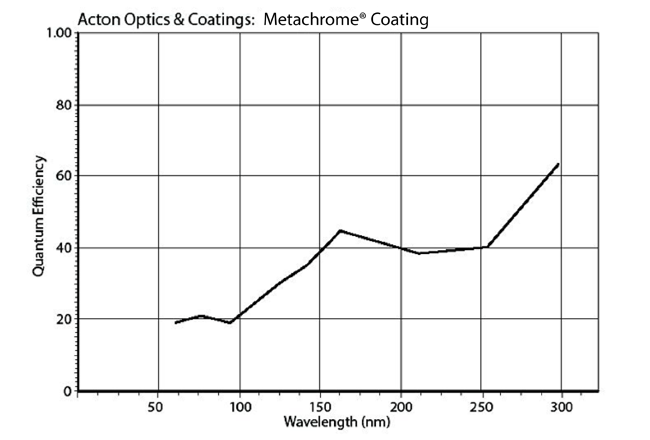

Metachrome coating performance

上图:涂有Lumogen E的ccd的典型量子效率。

涂有异色层的ccd的空间分辨率

我们进行了测量来确定异色涂层对空间分辨率的影响。对20 μ m正方形像元的包覆CCD和未包覆CCD的对比传递函数进行了比较,发现两者的对比传递函数是一致的。

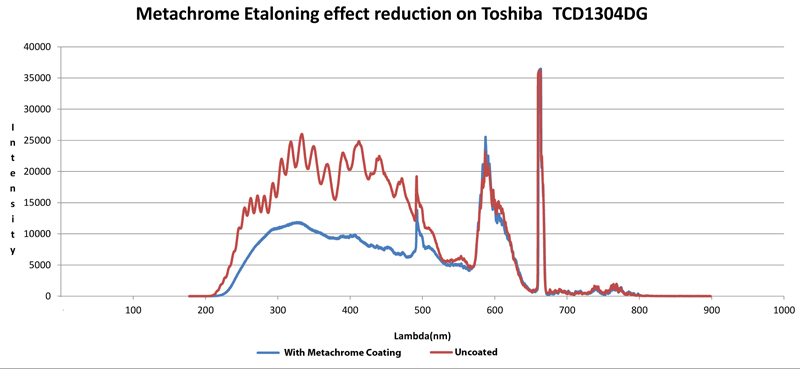

Metachrome Etaloning Elimination

Acton光学系列探测器紫外线增强服务包括:

  • 探测器窗口移除
  • Metachrome™涂层应用于客户提供的检测器
  • 部分探测器表面涂层
  • 根据客户要求控制涂层厚度
  • 根据客户要求提供探测器检测服务
  • 安装带窗户的探测器
  • 更换UV熔融二氧化硅窗后lumogen涂层操作

Acton Optics可以提供交付涂层标准硅传感器,包括:

  • Toshiba 1304
  • Sony ILX 511, 511B, and 554
