Acton紫外—— 带圆点的分光膜
General Details
Acton紫外—— 带圆点的分光膜
与介质分束器相比，圆点分束器提供了廉价的宽带恒定反射/传输范围。圆点分束器对角度相对不敏感，它的工作原理是反射光打在它们的“圆点”上，然后将其余的入射光透过它们的衬底材料。
这些分束器没有显示任何显著的发散或衍射效应，非常适合用于宽带光源，如氙、氘和卤钨。它们经常用于精密光学系统、光谱仪和医疗系统。
圆点分束器提供了其他制造商无法比拟的独特宽带性能。采用UV涂层工艺，我们可以根据涂层/基材的选择，提供高达120 nm的宽带分束器性能。我们的标准uv -近红外宽带圆点分束器通过Acton #1900涂层工艺提供190nm到2500nm的性能。
UV/NIR圆点分束器
| Wavelength Range (nm) | Ratio | 1.0” Diameter 2 mm Thick |
2.0” Diameter 4 mm thick |
|---|---|---|---|
| UV-enhanced broadband | |||
| 190 – 2500 nm | 50/50 | PBS-1900-1D | PBS-1900-2D |
| Broadband | |||
| 250 – 2500 nm | 50/50 | PBS-2500-1D | PBS-2500-2D |
| Substrate Specifications: | |
| Material | UV fused silica |
| Diameter tolerance | +0.00/-0.005” |
| Thickness tolerance | +/-0.25mm |
| Surface quality | better than 2 waves @ 633nm both sides |
| Parallelism | 3 arc min |
| Scratch/Dig | 20-10 |
| Chamfer | 0.5mm x 45 degrees |
| Clear aperture | Central 90% min. |
| Angle of incidence | 0-45 degrees |
| Coating | round coated dots |

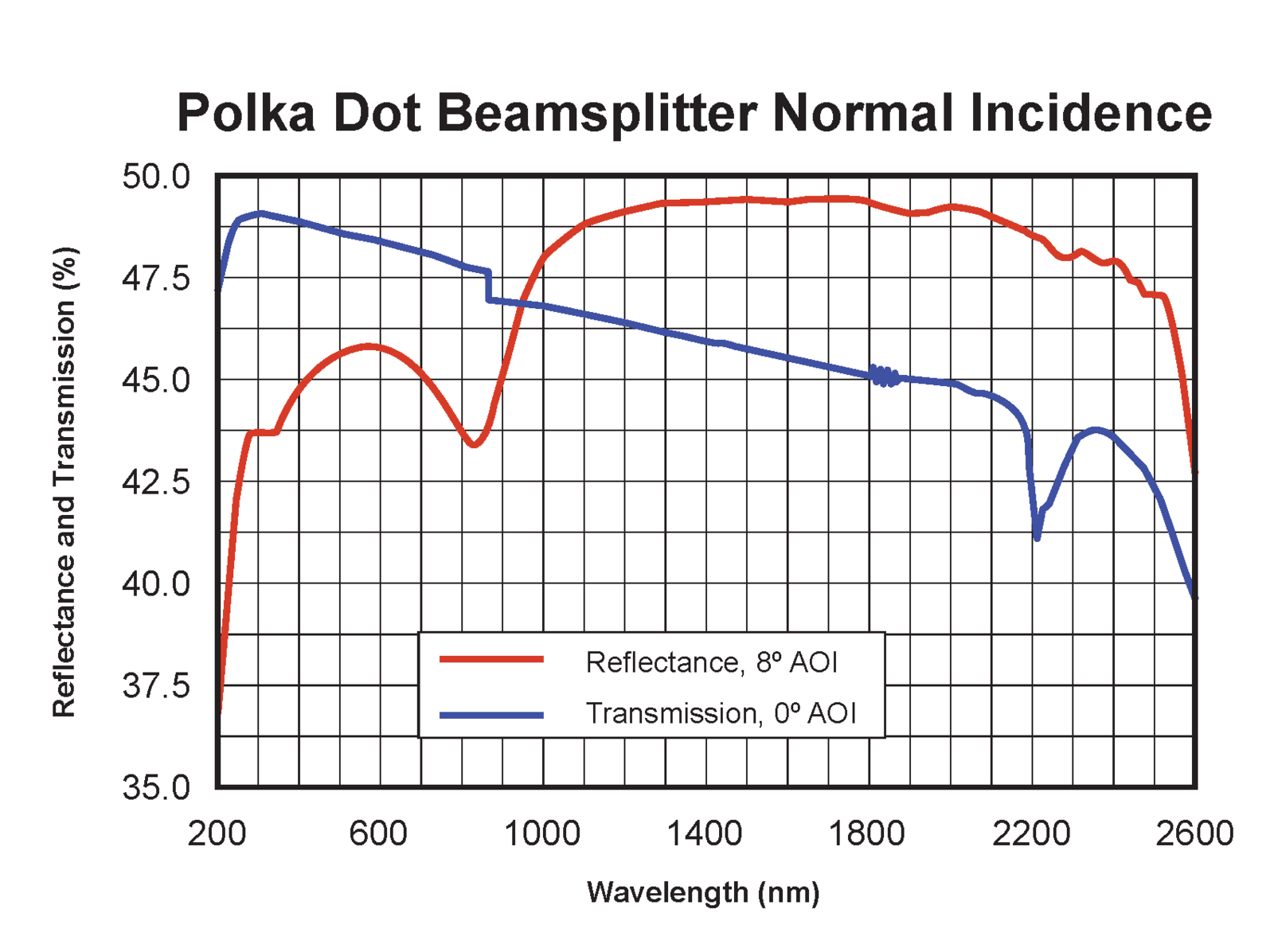

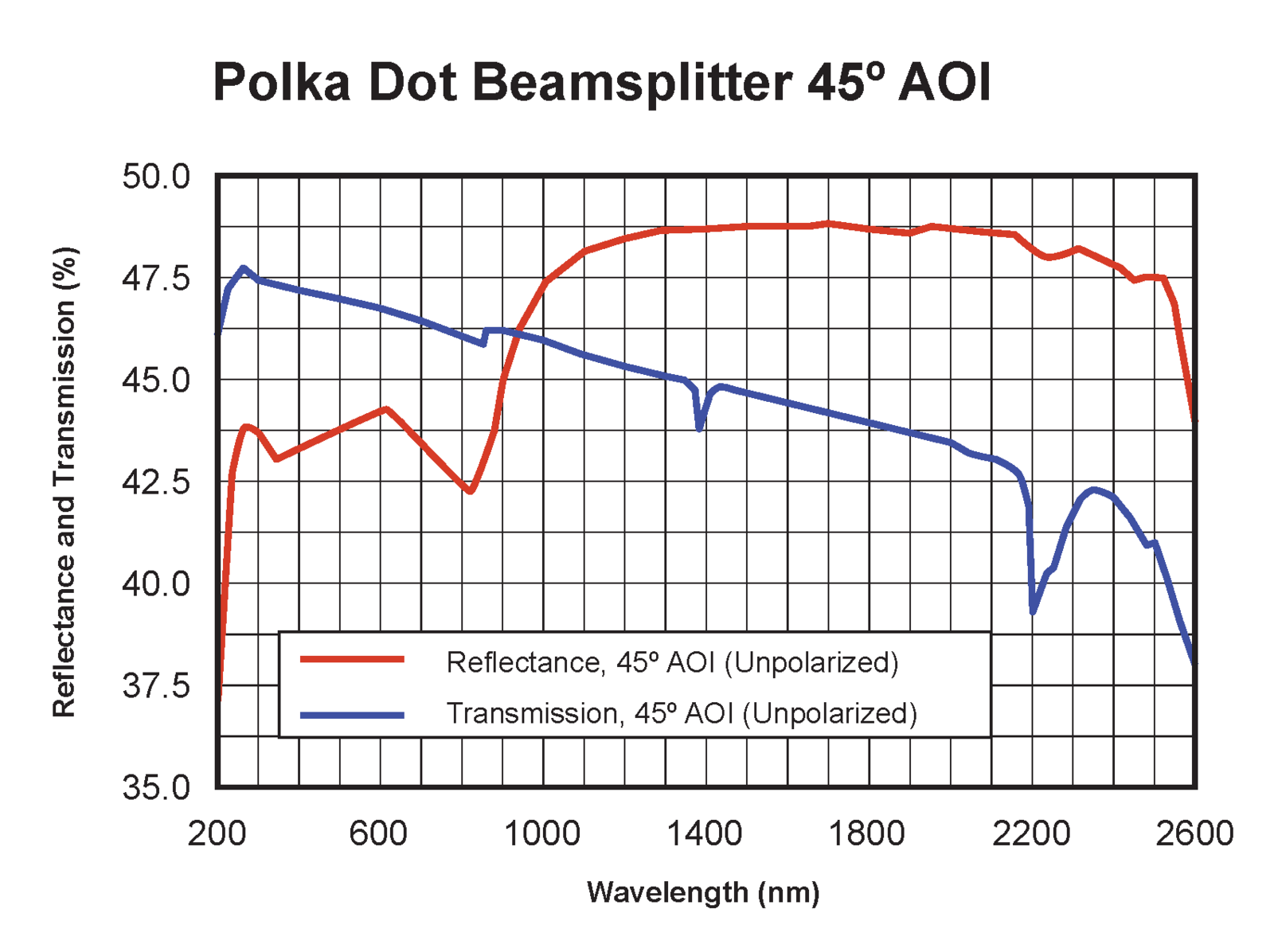

光谱曲线
