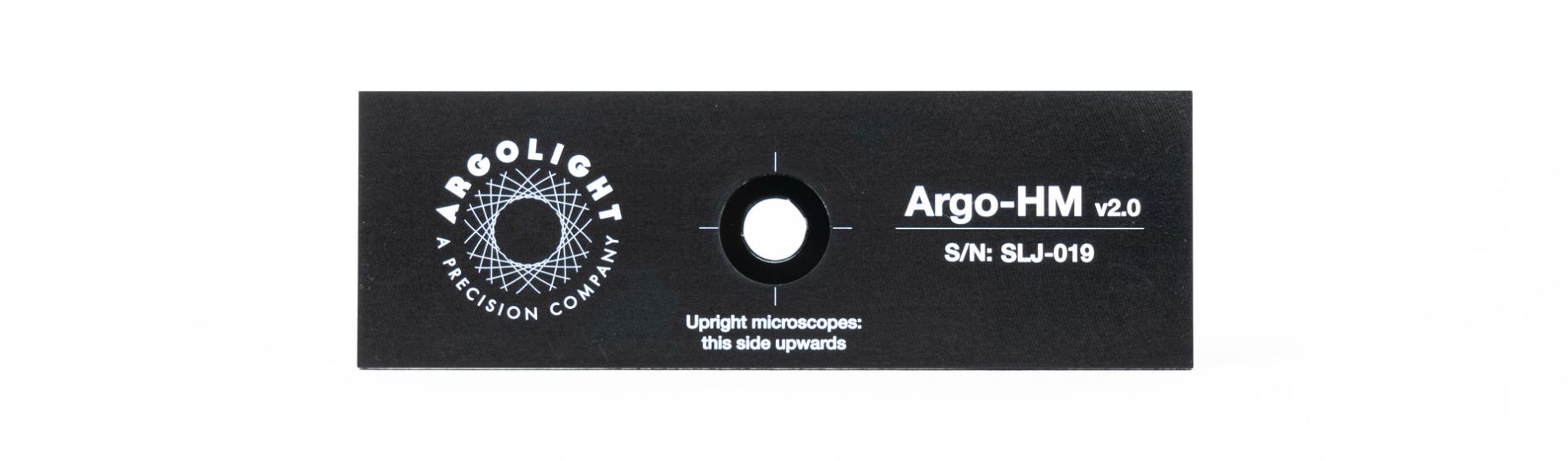

Argo-HM V2

改进的荧光校准* 载玻片适用于高放大倍率系统,例如共聚焦显微镜。

Argo-HM V2

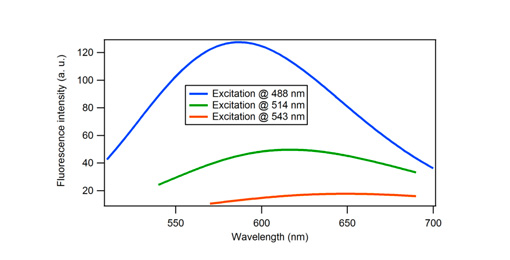

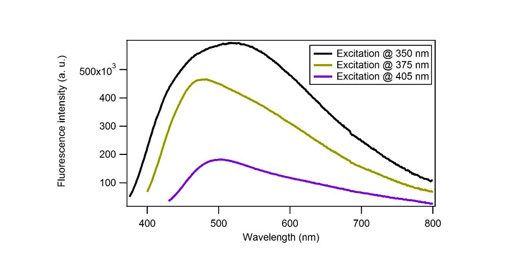

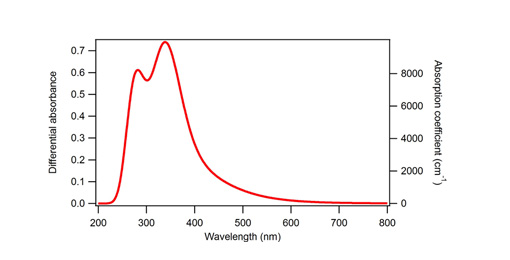

Argo-HM V2荧光图案光谱

Argo-HM V2图案

校准片的内容

每张 Argo-HM 校准片包含 16 个荧光图案。

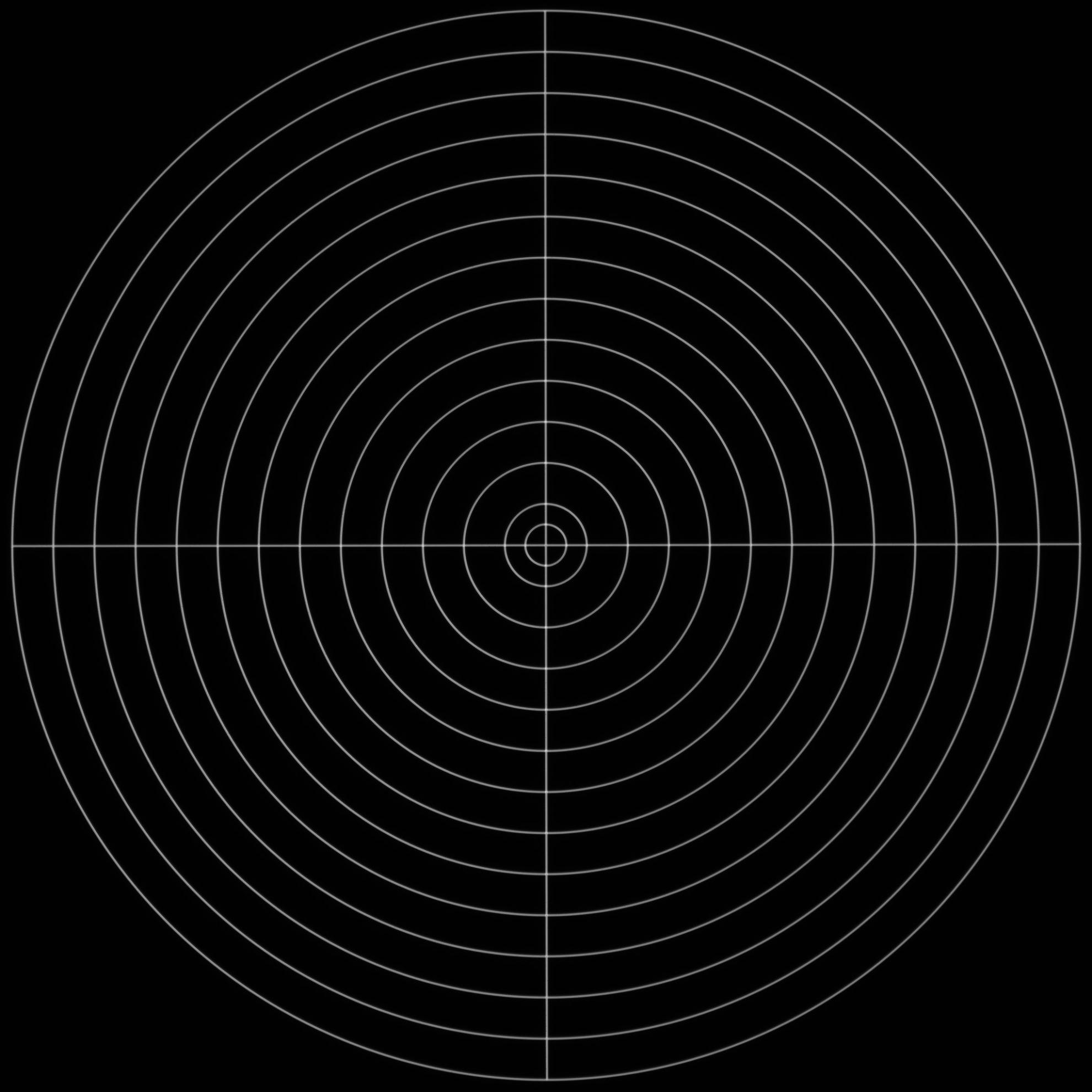

目标

PAT-AG03-EM1-A1
该图案由半径从 25 μm 增加到 325 μm 的同心圆组成,步长为 25 μm,外加一个半径为 12.5 μm 的额外圆。

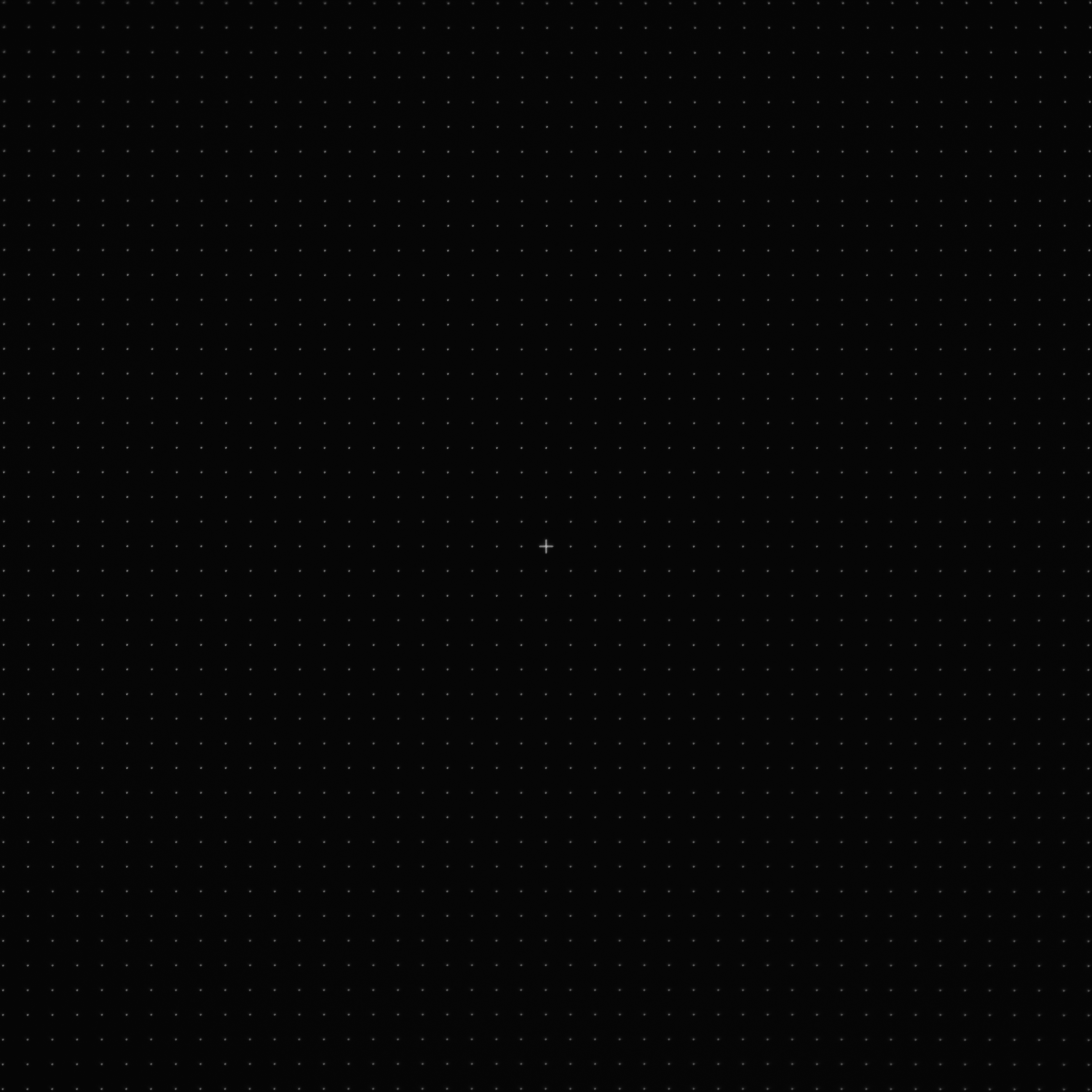

环场

PAT-AG03-EM1-B1
该图案由 45×45 环的矩阵组成,间隔 15 μm,总场为 660 μm × 660 μm。环形区域被八个地标包围,并在其中心展示了一个 8 μm 长的十字架。

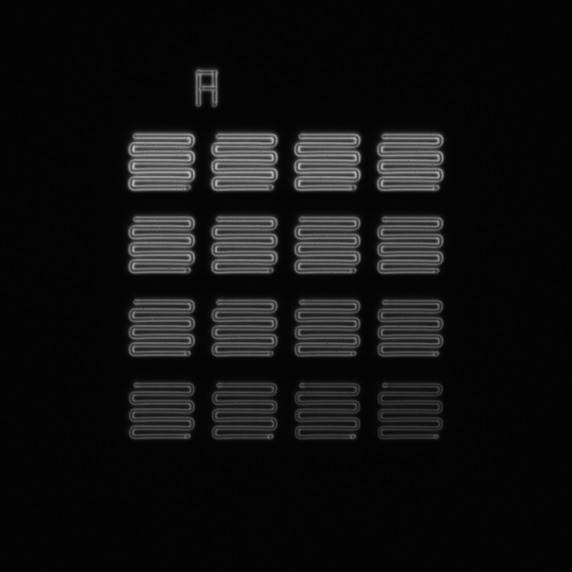

4×4强度渐变

PAT-AG03-EM1-C1
该图案由 16 个 8.5 μm 宽的正方形组成,在线性演变后具有不同的荧光强度水平,以 4×4 矩阵组织。

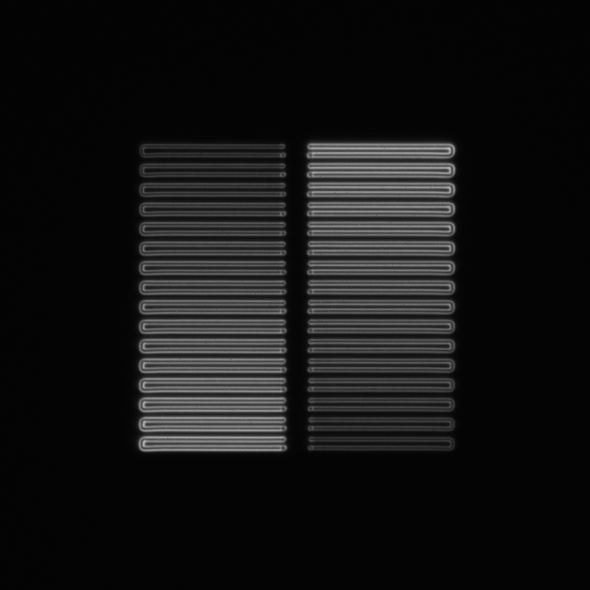

2×16 强度渐变

PAT-AG03-EM1-D1
该图案由两个 16 个 22.5 μm × 1.5 μm 矩形组成,在线性演化后具有不同的荧光强度水平,以 2×16 矩阵组织。

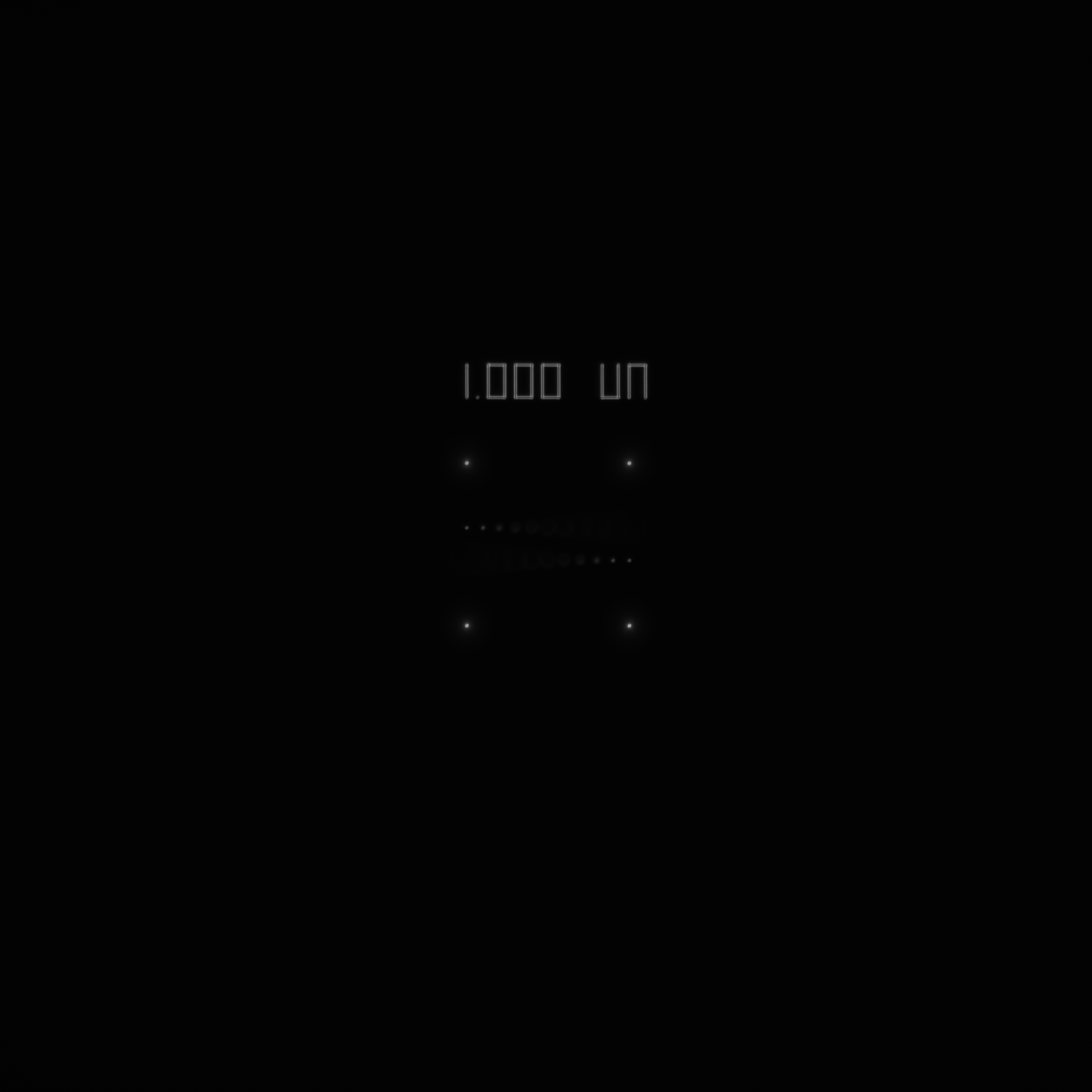

3D 穿越楼梯
1μm 步长

PAT-AG03-EM1-I1
此图案由嵌入不同深度的两个11个空圆柱体组成,像两个交叉的楼梯,周围有四根柱子。步长为:1 μm。

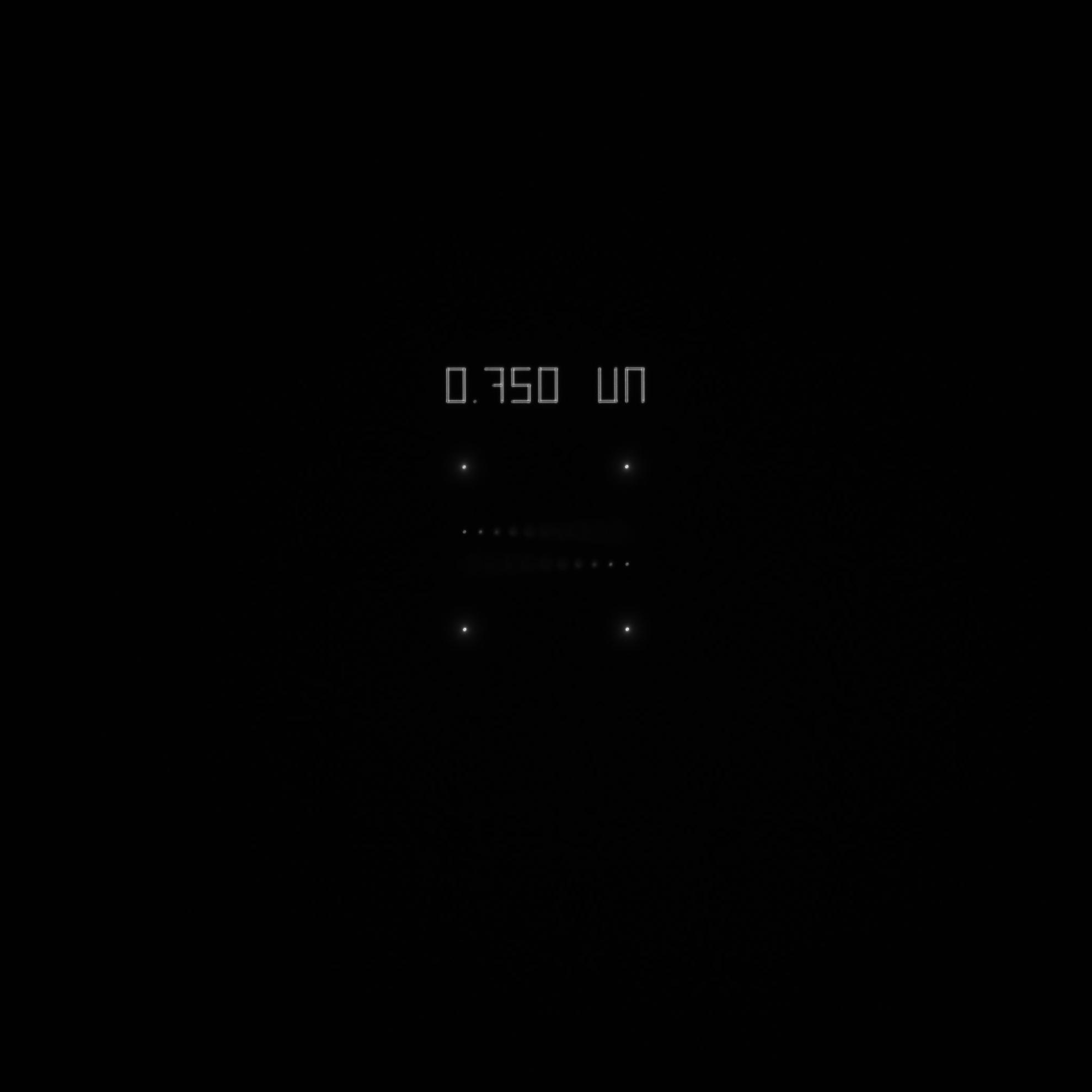

3D 穿越楼梯
0.75 μm 步长

PAT-AG03-EM1-I2
此图案由嵌入不同深度的两个11个空圆柱体组成,像两个交叉的楼梯,被四根柱子包围。步长为:0.75 μm。

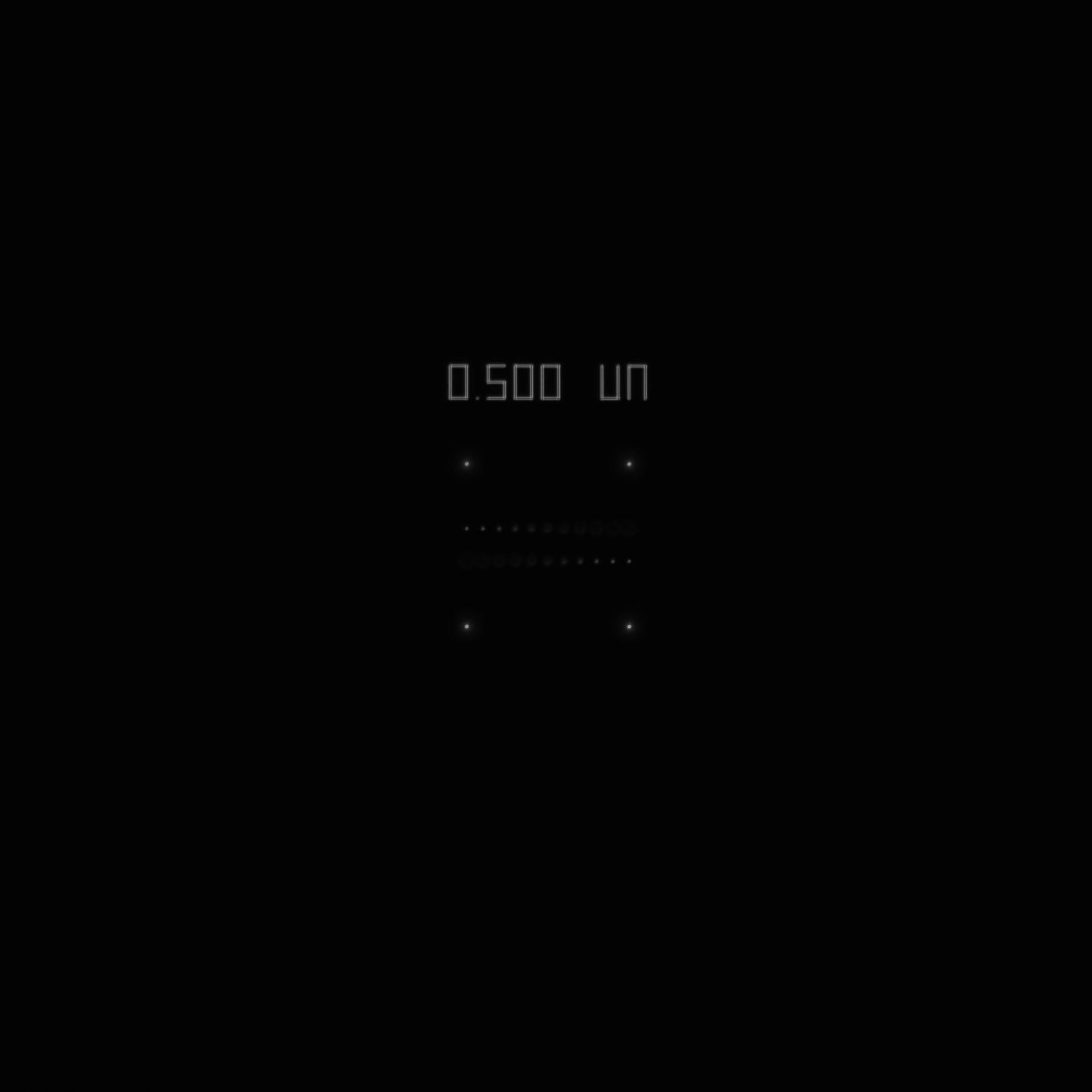

3D 穿越楼梯
0.5 μm 步长

PAT-AG03-EM1-I3
此图案由嵌入不同深度的两个11个空圆柱体组成,像两个交叉的楼梯,周围有四根柱子。步长为:0.5 μm。

3D 穿越楼梯
0.25 μm 步长

PAT-AG03-EM1-I4
此图案由嵌入不同深度的两个11个空圆柱体组成,像两个交叉的楼梯,被四根柱子包围。步长为:0.25 μm。

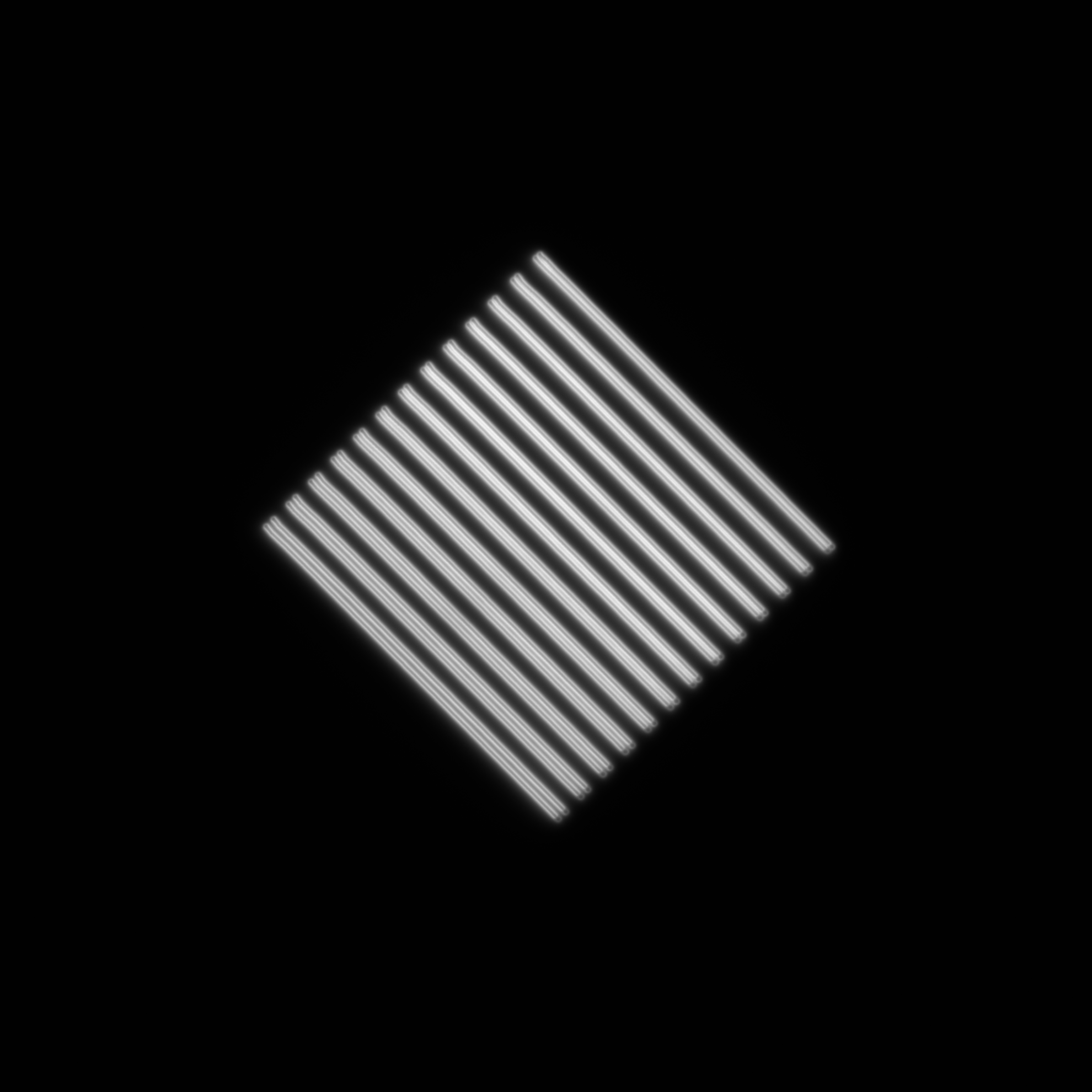

逐渐间隔的行下降

PAT-AG03-EM1-E3
该图案由成对的 50 μm 长线组成,其间距逐渐增加,从 100 nm 到 700 nm,步长为 50 nm。

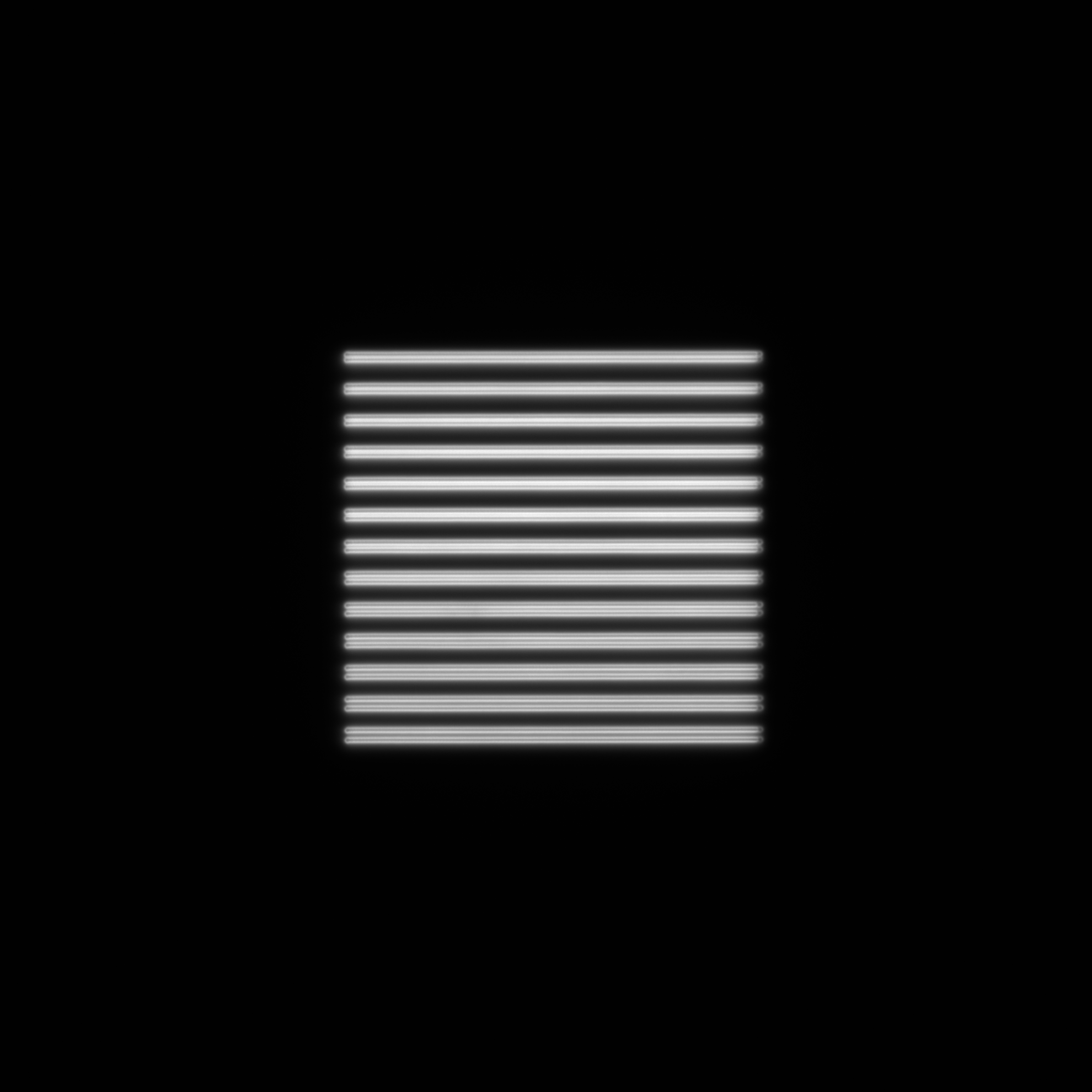

逐渐间隔的水平线

PAT-AG03-EM1-E1
该图案由成对的 50 μm 长线组成,它们的间距逐渐增加,从 100 nm 到 700 nm,步长为 50 nm。

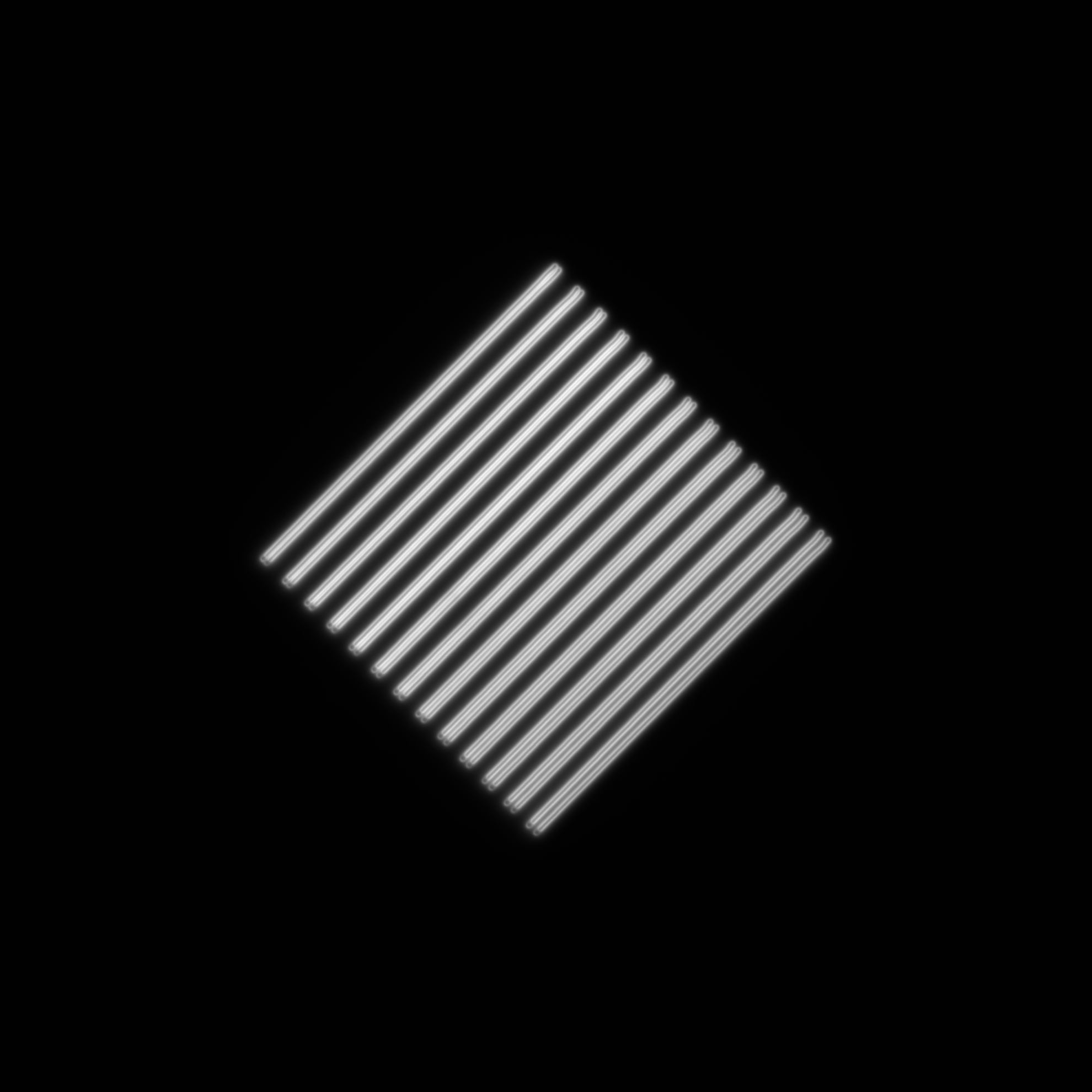

逐渐间隔的线条上升

PAT-AG03-EM1-E4
该图案由成对的 50 μm 长线组成,它们的间距逐渐增加,从 100 nm 到 700 nm,步长为 50 nm。

逐渐间隔的垂直线

PAT-AG03-EM1-E2
该图案由成对的 50 μm 长线组成,它们的间距逐渐增加,从 100 nm 到 700 nm,步长为 50 nm。

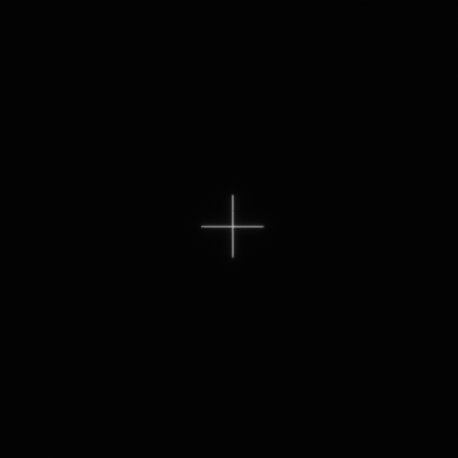

重新定位十字架

PAT-AG03-EM1-H1
重新定位十字长 40 μm。

领域

PAT-AG03-EM1-G1
该图案由三个直径为 50 μm 的圆圈组成,位于不同的正交平面上,具有赤道和球体的两条子午线。

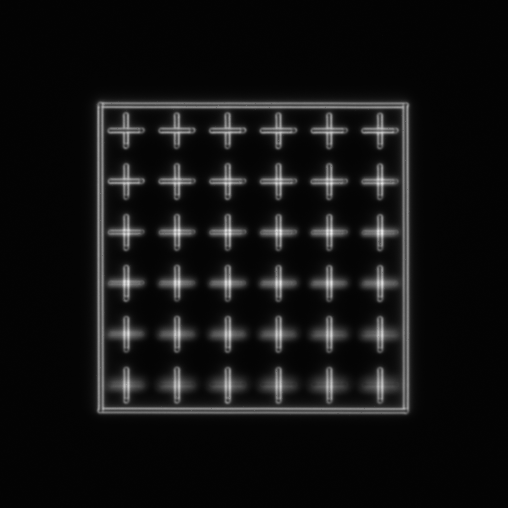

十字架矩阵

PAT-AG03-EM1-F1
该图案由 6×6 十字矩阵组成,长度为 5 μm,台阶为 8 μm,周围环绕着 50 μm 宽的框架。
十字架由在同一平面上的垂直线和水平线组成,在玻璃内逐渐深入。
垂直和水平线之间的间距逐渐增加,从 0.1 µm 到 3.6 µm,步长为 0.1 µm。

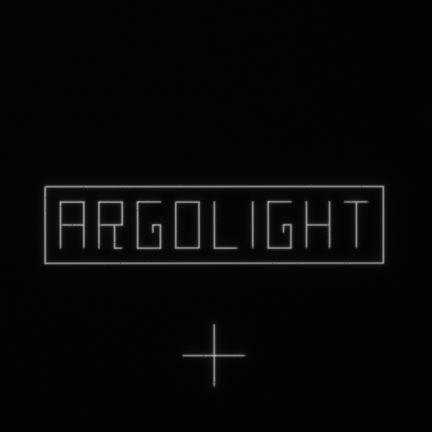

词ARGOLIGHT

PAT-AG03-EM1-J1
该图案由构成公司名称“Argolight”的字母组成,并由 220 μm × 50 μm 的框架包围。
