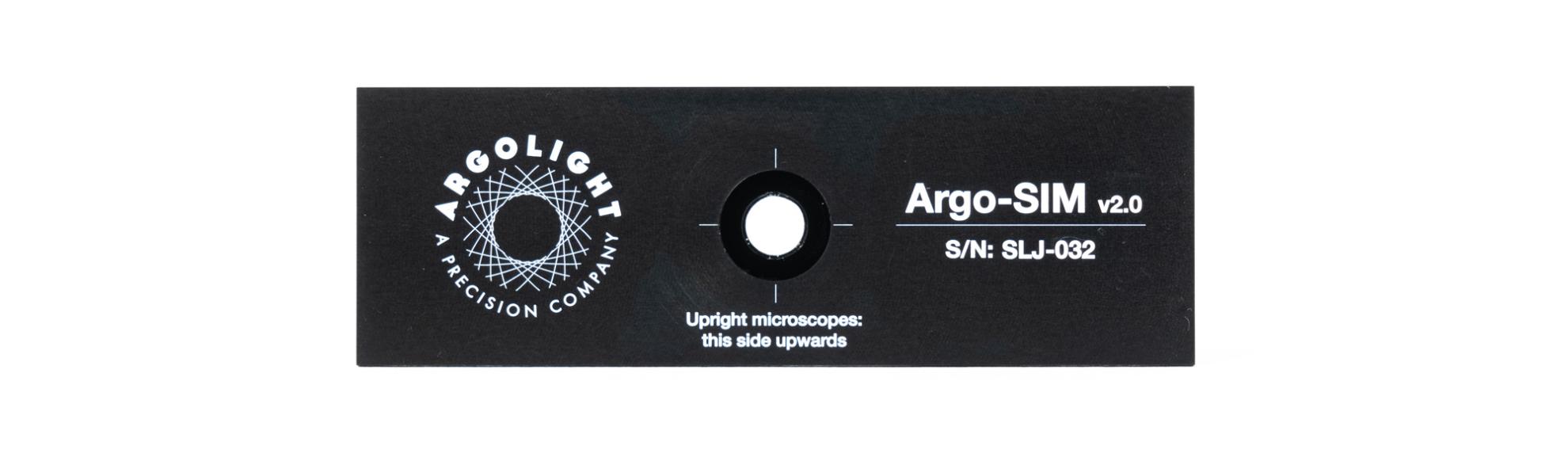

Argo-SIM V2

用于超分辨率系统(如 SIM 显微镜)的荧光校准* 载玻片。

Argo-POWER SIM Slide V2

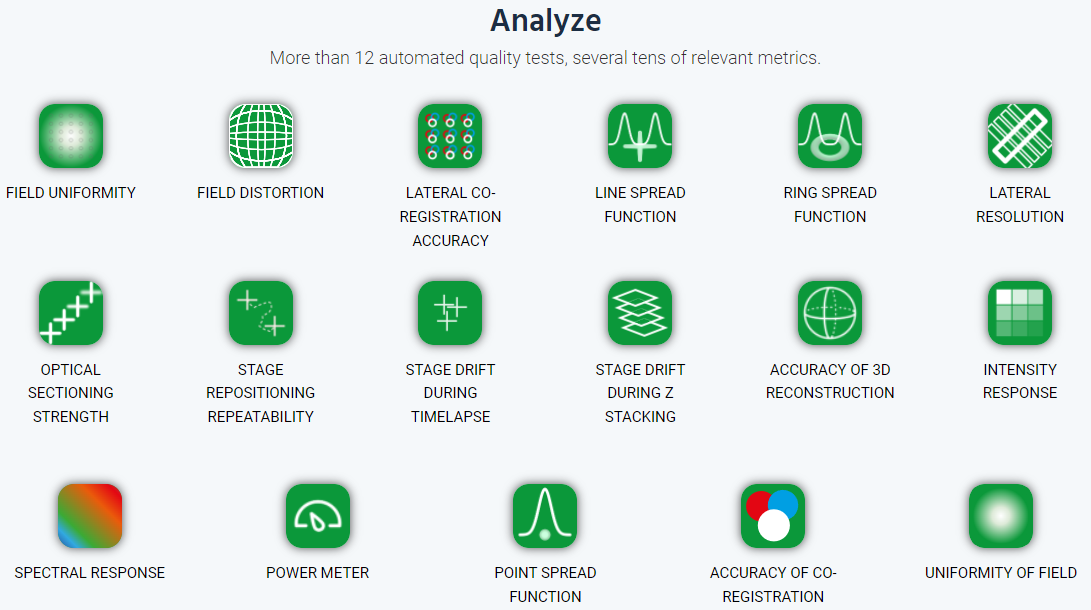

Argo- SIM Slide V2功能

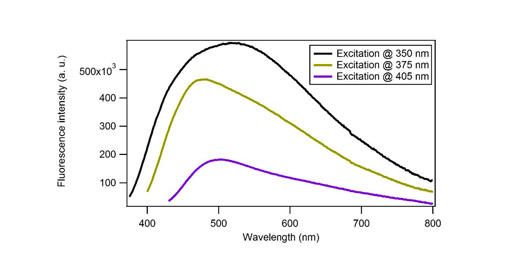

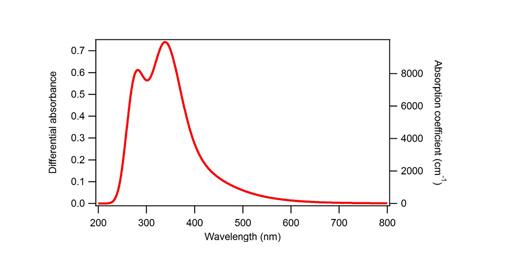

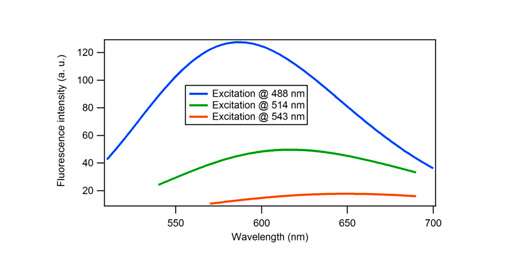

Argo- SIM Slide V2荧光图案光谱

Argo- SIM Slide图案

校准片的内容

每张 Argo-SIM 载玻片包含 27 个荧光图案。

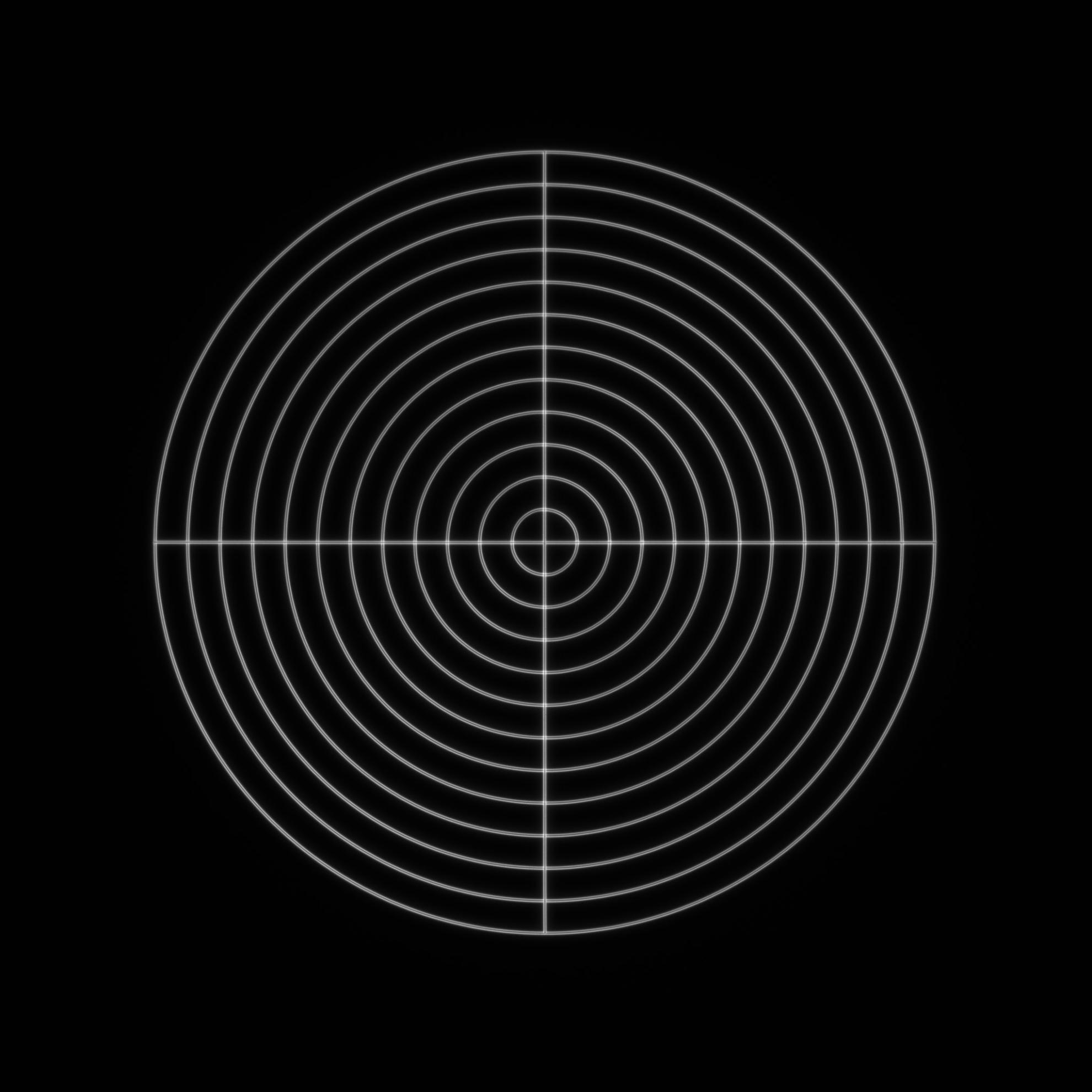

目标

PAT-AG03-EM2-A2
该图案由同心圆​​组成,半径从 10 μm 增加到 120 μm,步长为 10 μm。

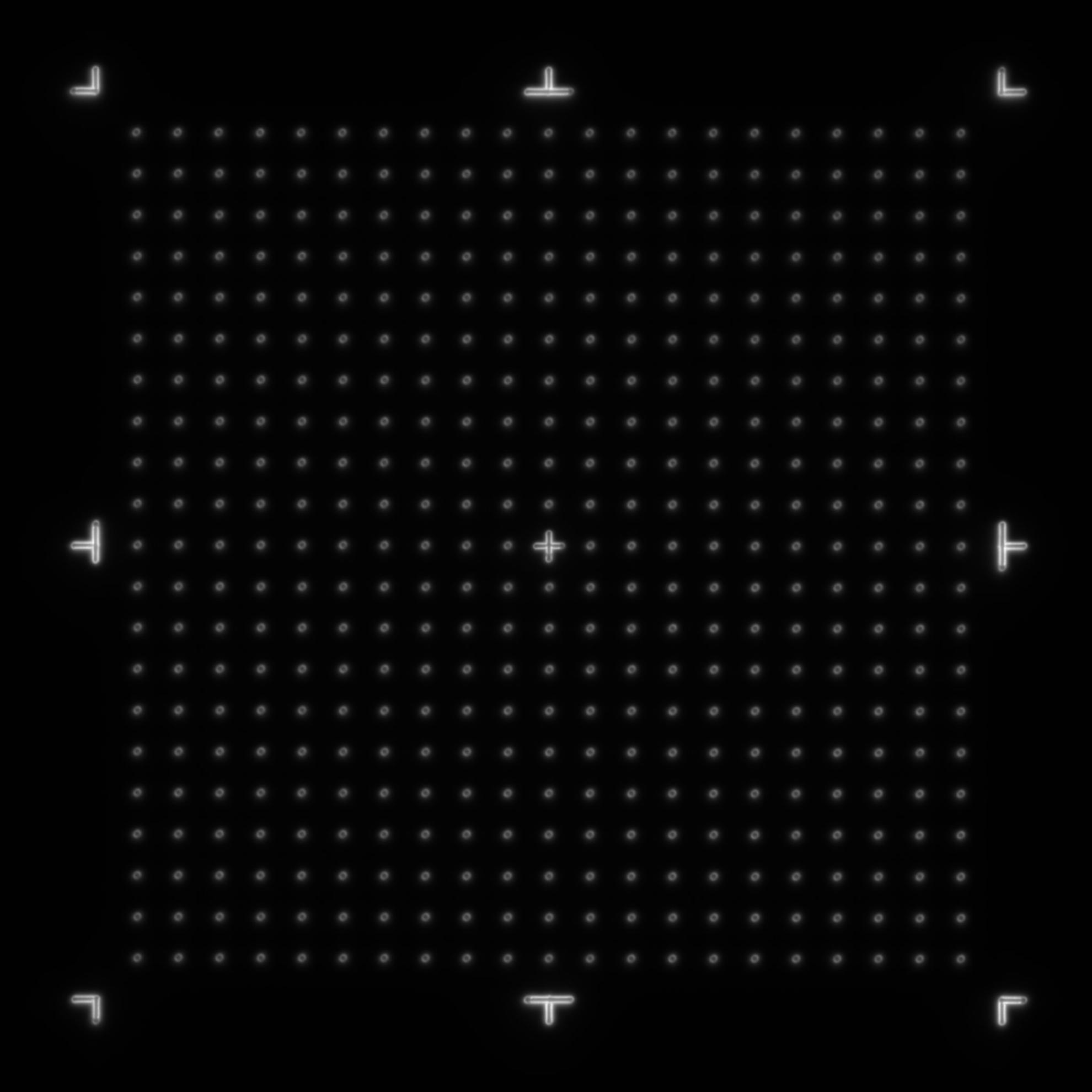

环场

PAT-AG03-EM2-B2
该图案由 21×21 环的矩阵组成,间隔 5 μm,总场为 100 μm × 100 μm。环形区域被八个地标包围,并在其中心展示了一个 3 μm 长的十字架。

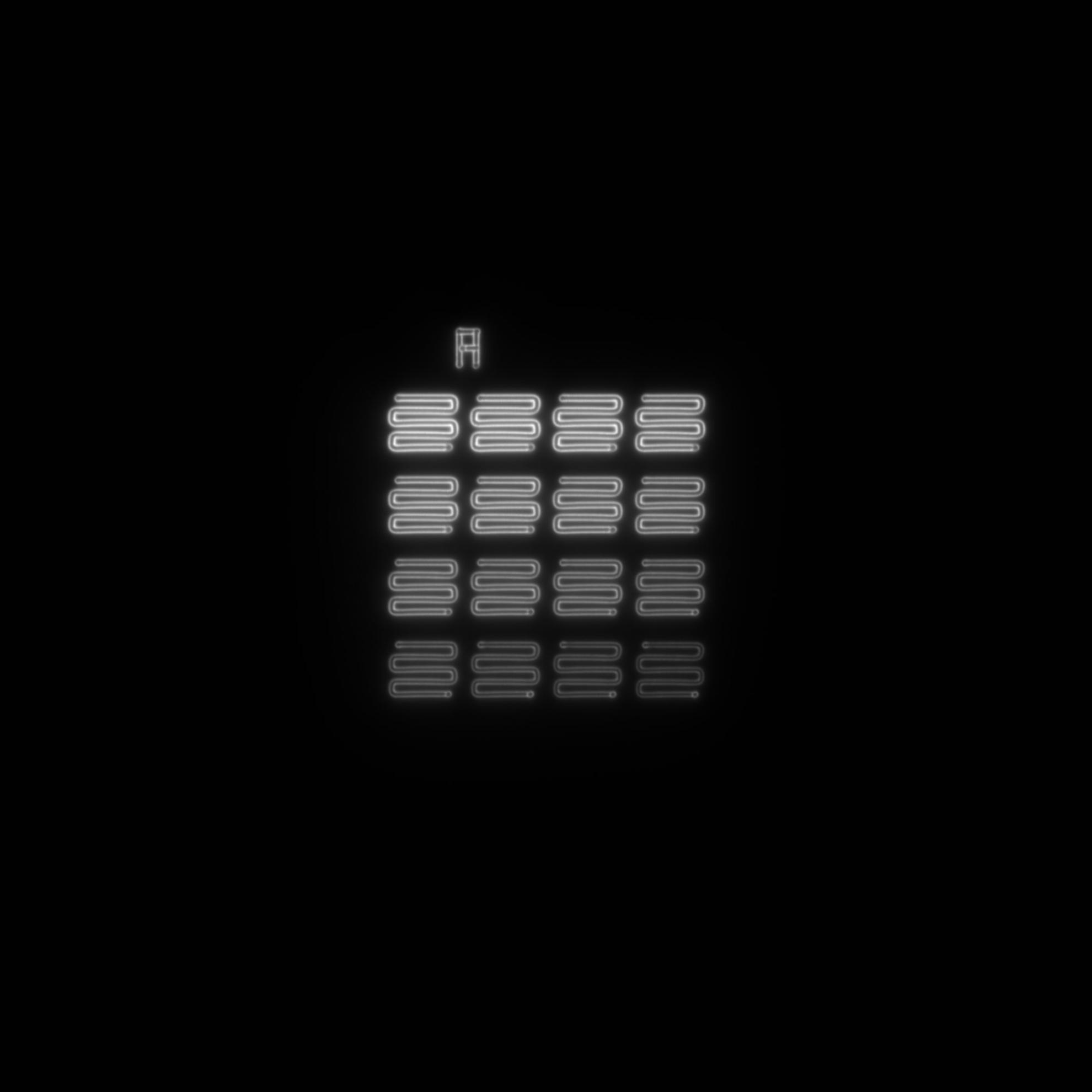

4×4强度渐变

PAT-AG03-EM2-C2
该图案由 16 个 6 μm 宽的正方形组成,这些正方形在线性演化后具有不同的荧光强度水平,以 4×4 矩阵组织。

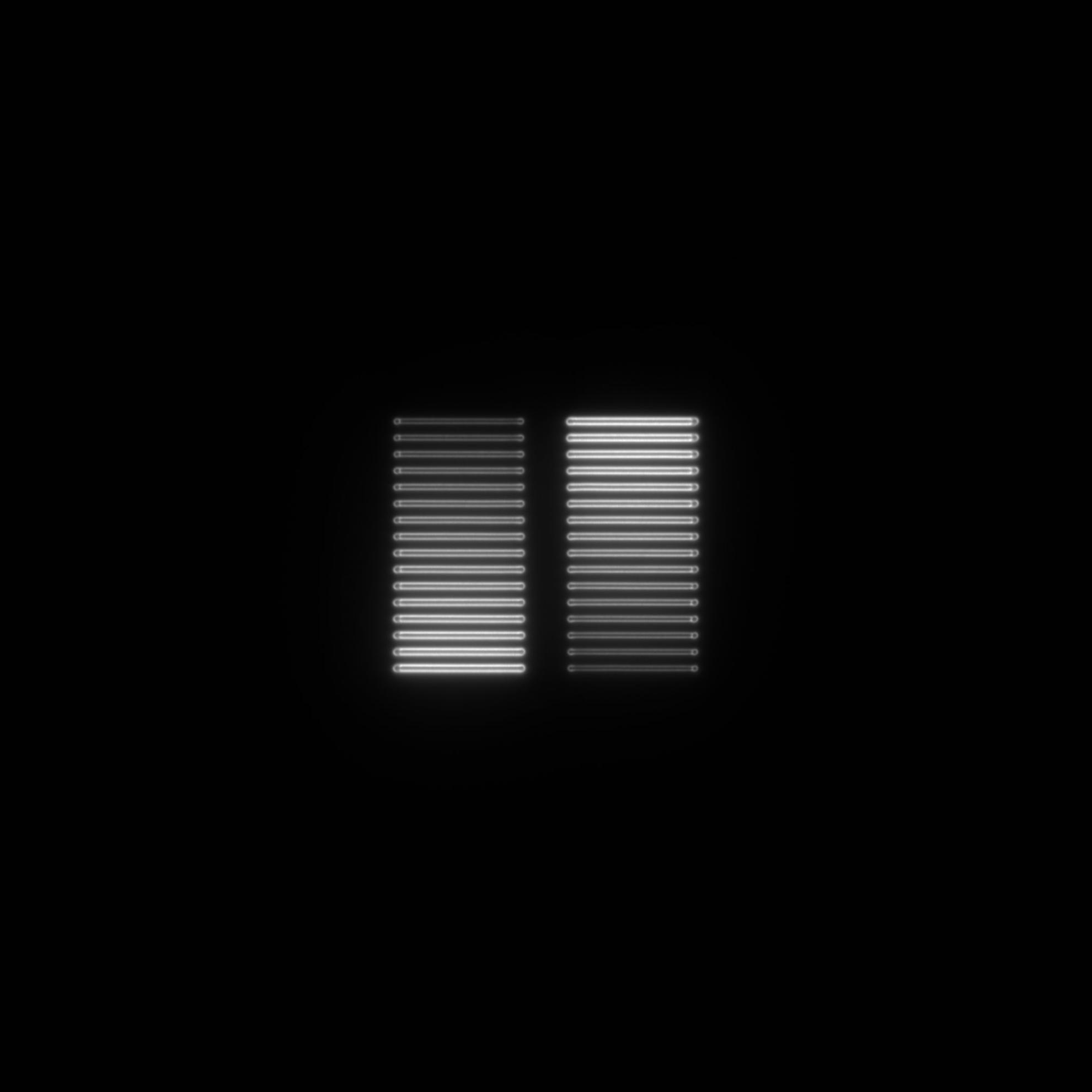

2×16 强度渐变

PAT-AG03-EM2-D2
该图案由两个 16 个 15.0 μm × 0.7 μm 矩形组成,在线性演化后具有不同的荧光强度水平,以 2×16 矩阵组织。

3D 穿越楼梯
1μm 步长

PAT-AG03-EM2-I5
此图案由嵌入不同深度的两个11个空圆柱体组成,像两个交叉的楼梯,周围有四根柱子。步长为:1 μm。

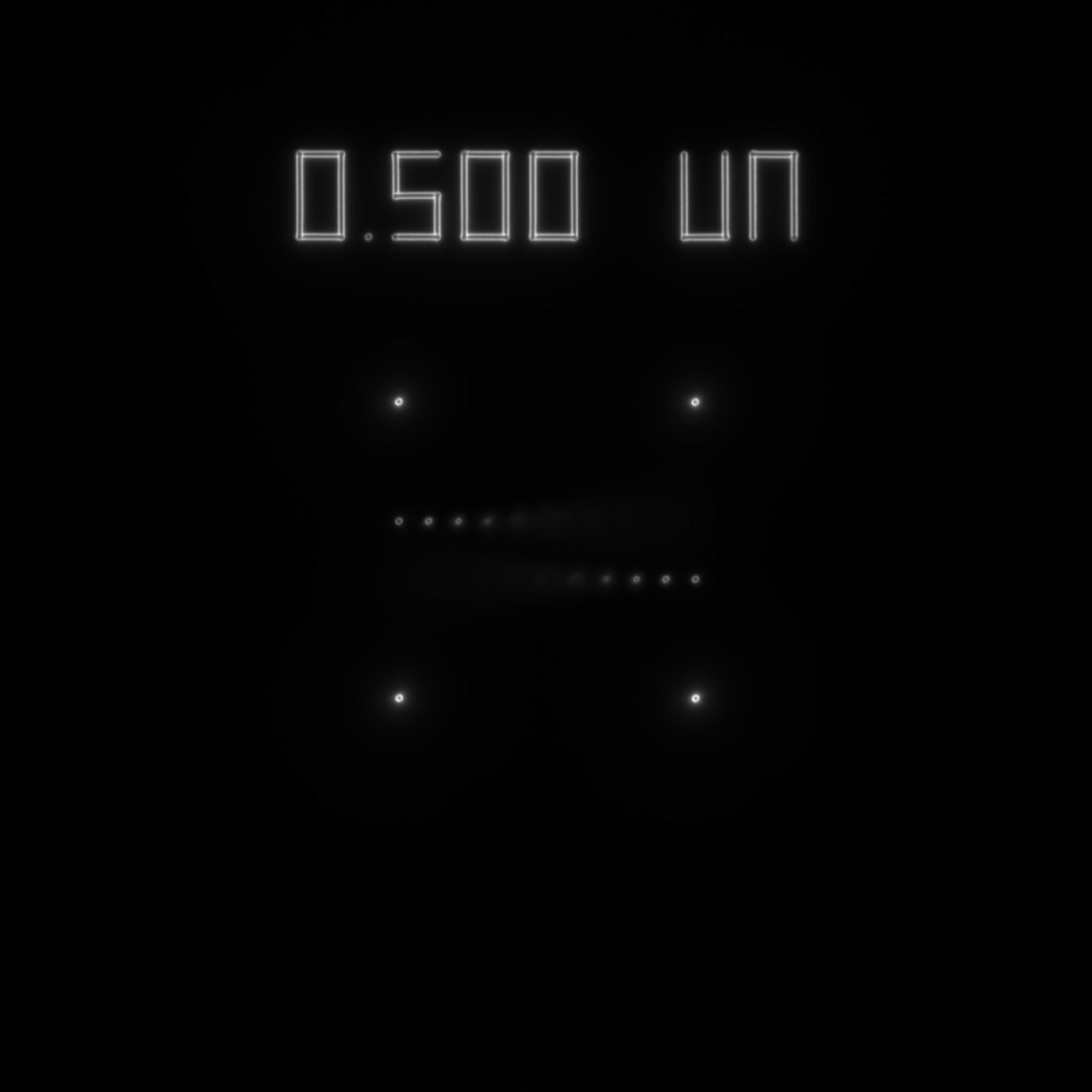

3D 穿越楼梯
0.5 μm 步长

PAT-AG03-EM2-I6
此图案由两个11个嵌入不同深度的空圆柱体组成,像两个交叉的楼梯,被四根柱子包围。步长为:0.5 μm。

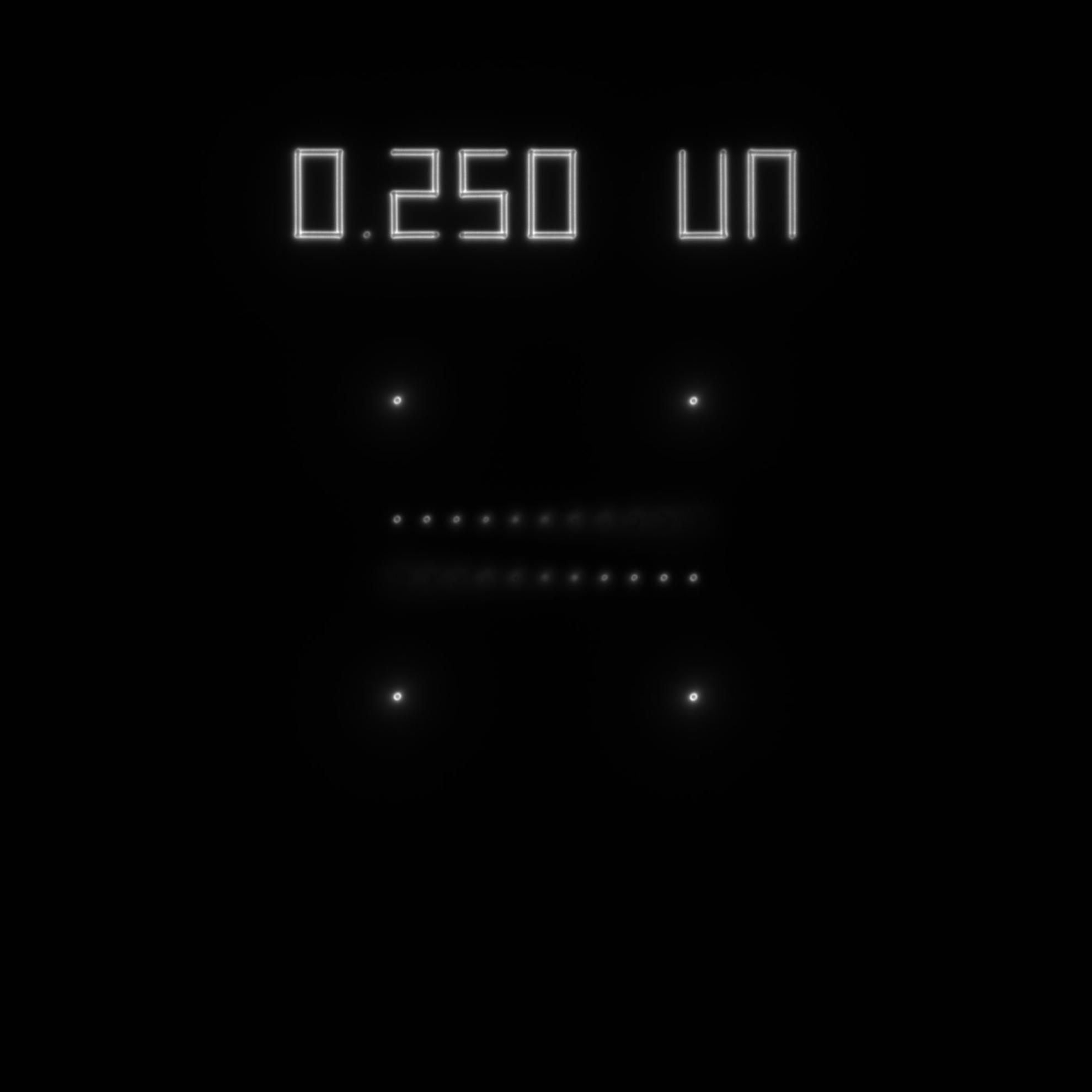

3D 穿越楼梯
0.25 μm 步长

PAT-AG03-EM2-I7
此图案由嵌入不同深度的两个11个空圆柱体组成,像两个交叉的楼梯,被四根柱子包围。步长为:0.25 μm。

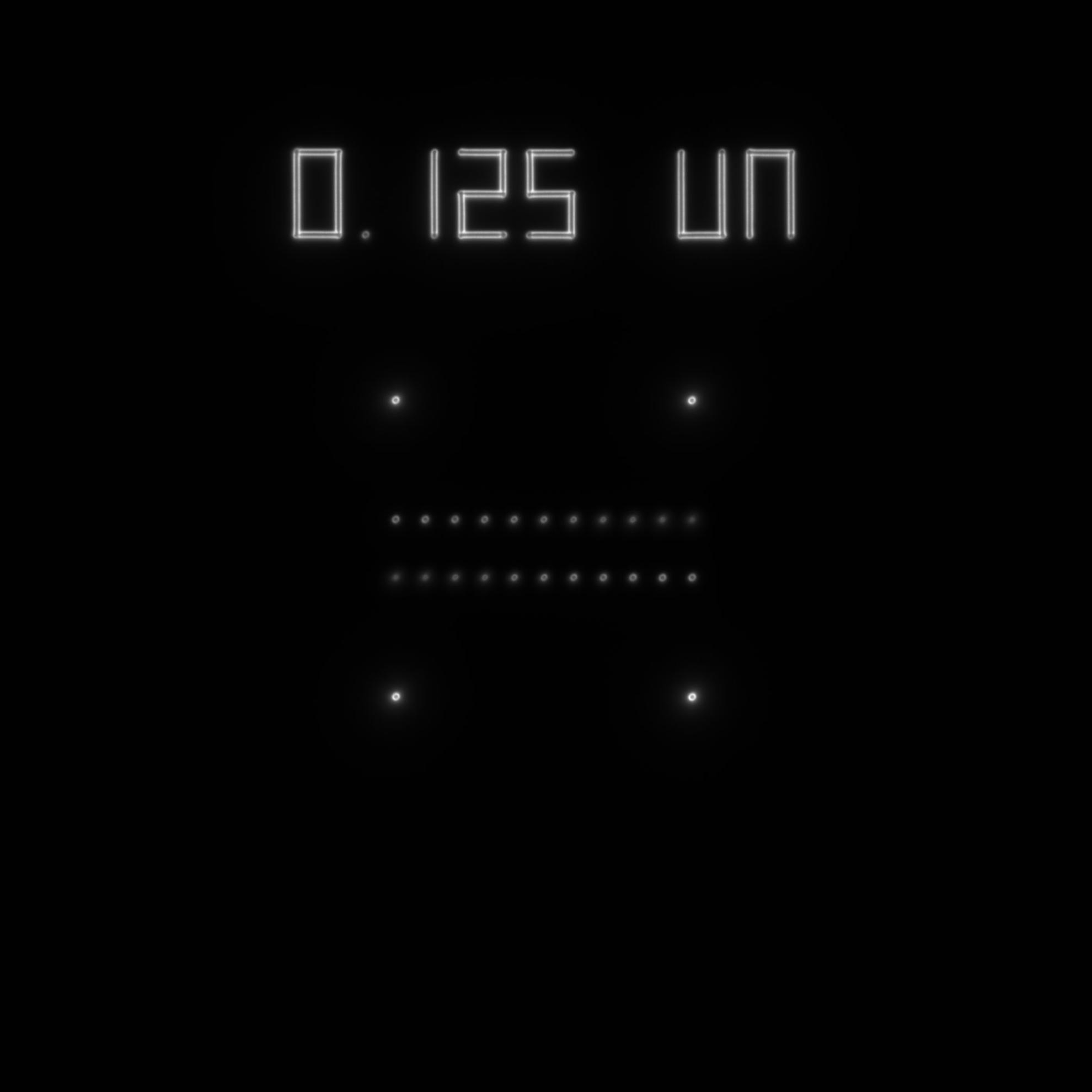

3D 穿越楼梯
0.125 μm 步长

PAT-AG03-EM2-I8
此图案由嵌入不同深度的两个11个空圆柱体组成,像两个交叉的楼梯,被四根柱子包围。步长为:0.125 μm。

词ARGOLIGHT

PAT-AG03-EM2-J2
该图案由组成公司名称“Argolight”的字母组成,并由 80 μm × 18 μm 的框架包围。

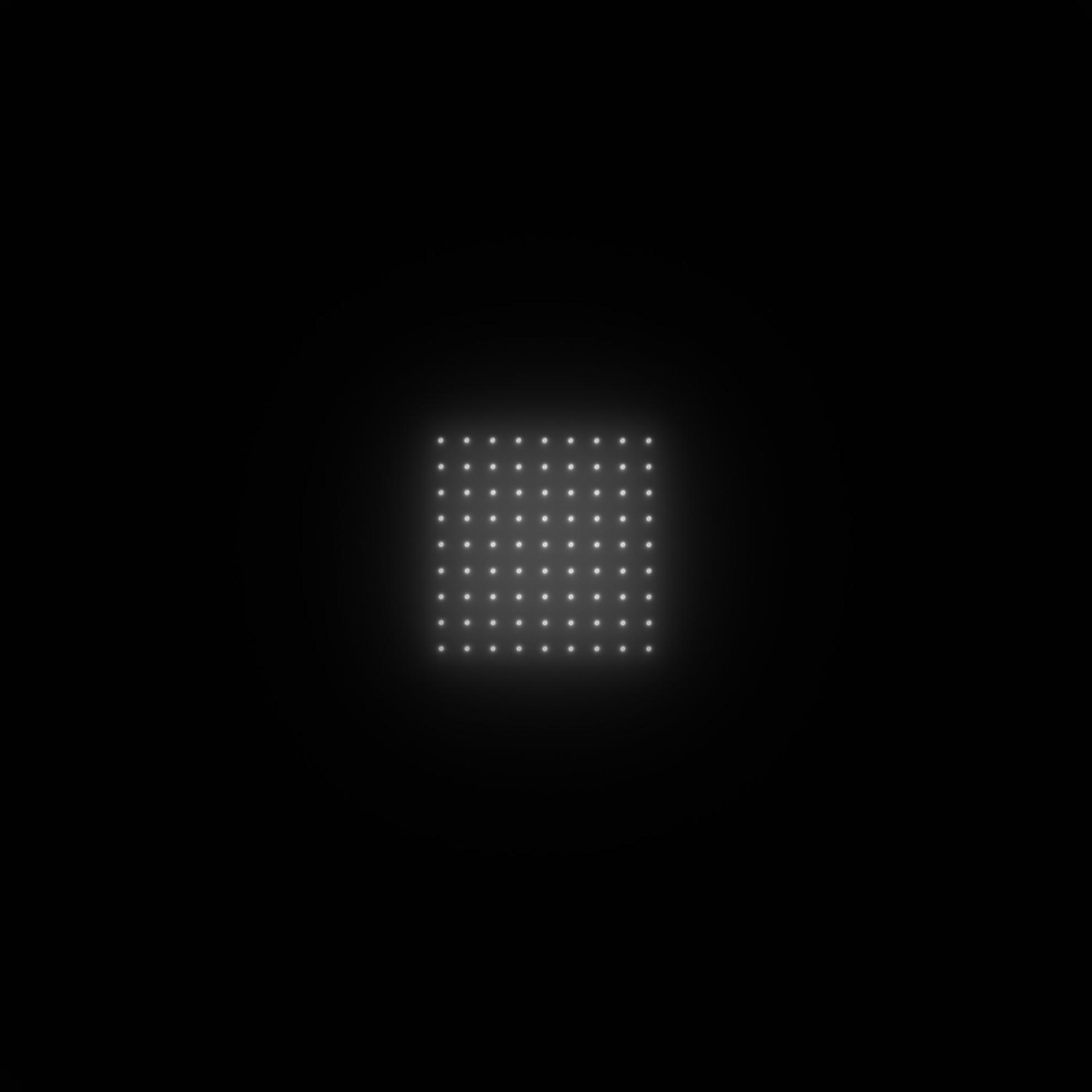

环的 3D 矩阵

PAT-AG03-EM2-K1
该图案包含 9×9×9 环的 3D 矩阵,间隔 5 μm,总体积为 40 μm × 40 μm × 40 μm。

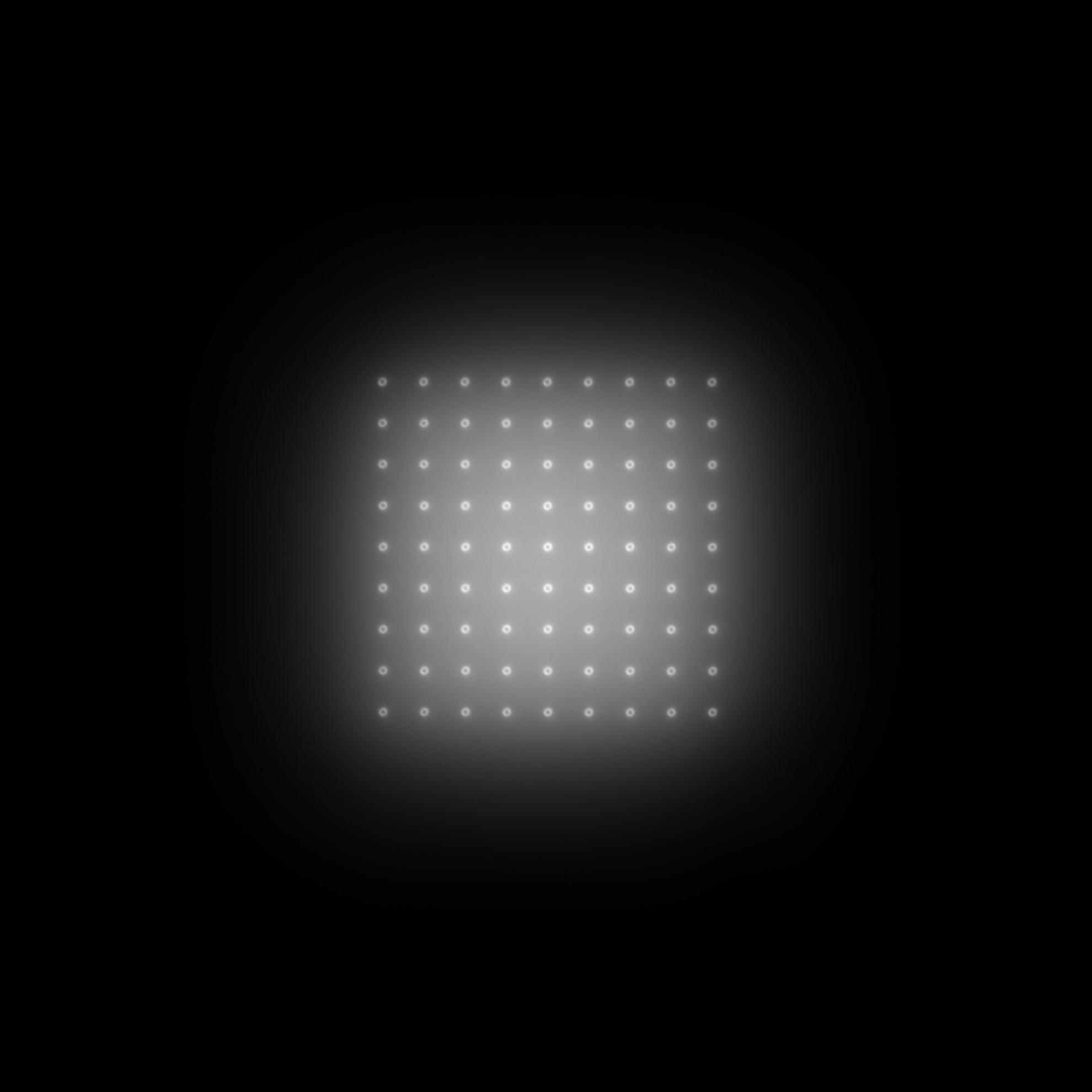

背景上的环场

PAT-AG03-EM2-L1
该图案包含 9×9 环的矩阵,间隔 5 μm,总视野为 40 μm × 40 μm,荧光背景低于 10 μm。

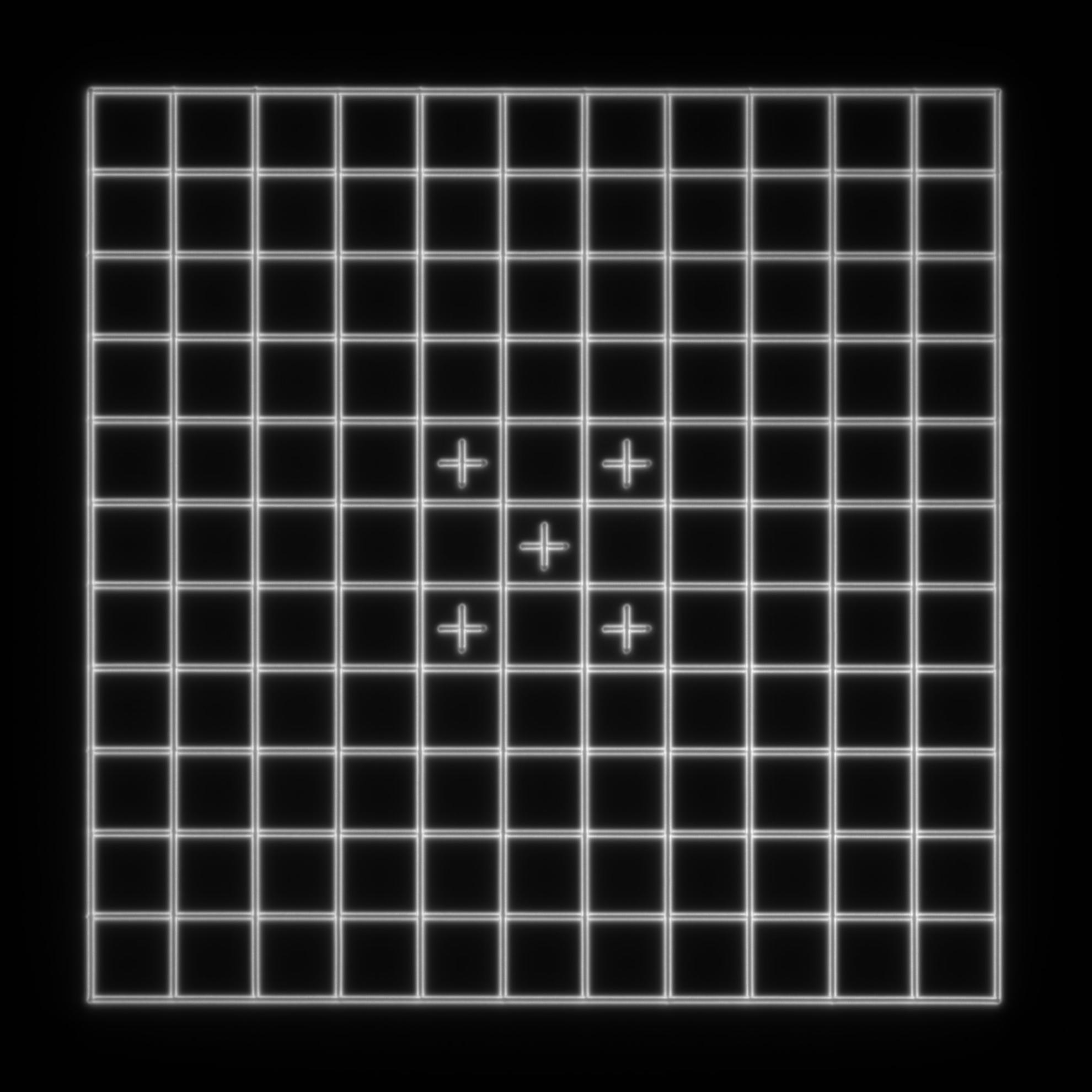

网格

PAT-AG03-EM2-N1
该图案由大小为 110 µm × 110 µm 的网格和 10 µm 的台阶组成,在中心周围的五个正方形中包含长度为 5 µm 的十字。

几何图形:
三角形

PAT-AG03-EM2-M2
几何图形之一:三角形。

几何图形:
圆形

PAT-AG03-EM2-M1
几何图形之一:圆。

几何图形:
七边形

PAT-AG03-EM2-M6
几何图形之一:七边形。

几何图形:
六边形

PAT-AG03-EM2-M5
几何图形之一:六边形。

几何图形
八角形

PAT-AG03-EM2-M6
几何图形之一:八边形。

几何图形
五边形

PAT-AG03-EM2-M4
几何图形之一:五边形。

几何图形:
正方形

PAT-AG03-EM2-M3
几何图形之一:正方形。

几何图形:

PAT-AG03-EM2-M8
几何图形之一:有 16 条手臂的星星。

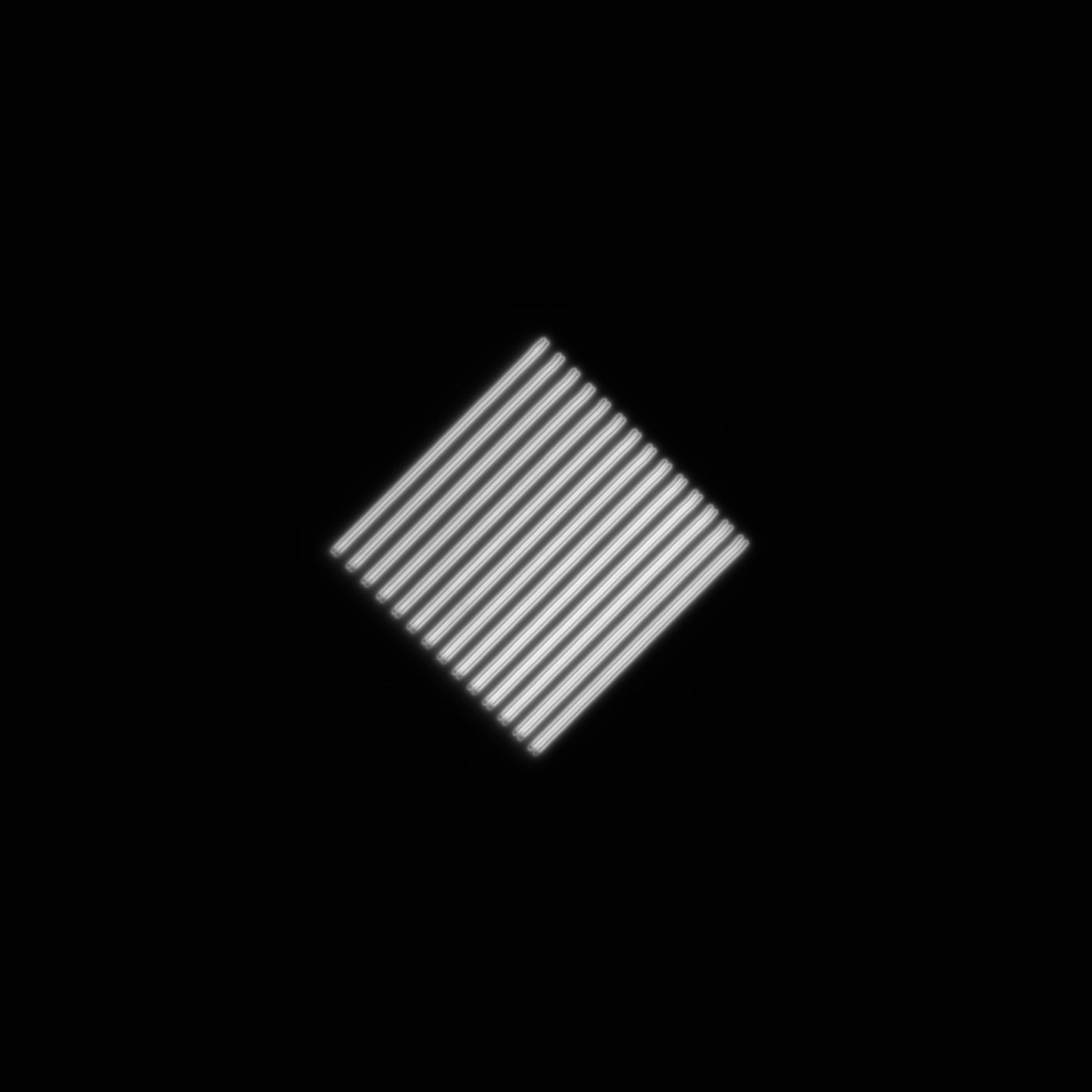

逐渐间隔的线条

PAT-AG03-EM2-E8
该图案由成对的 36 μm 长线组成,其间距逐渐增加,从 0 nm 到 390 nm,步长为 30 nm。

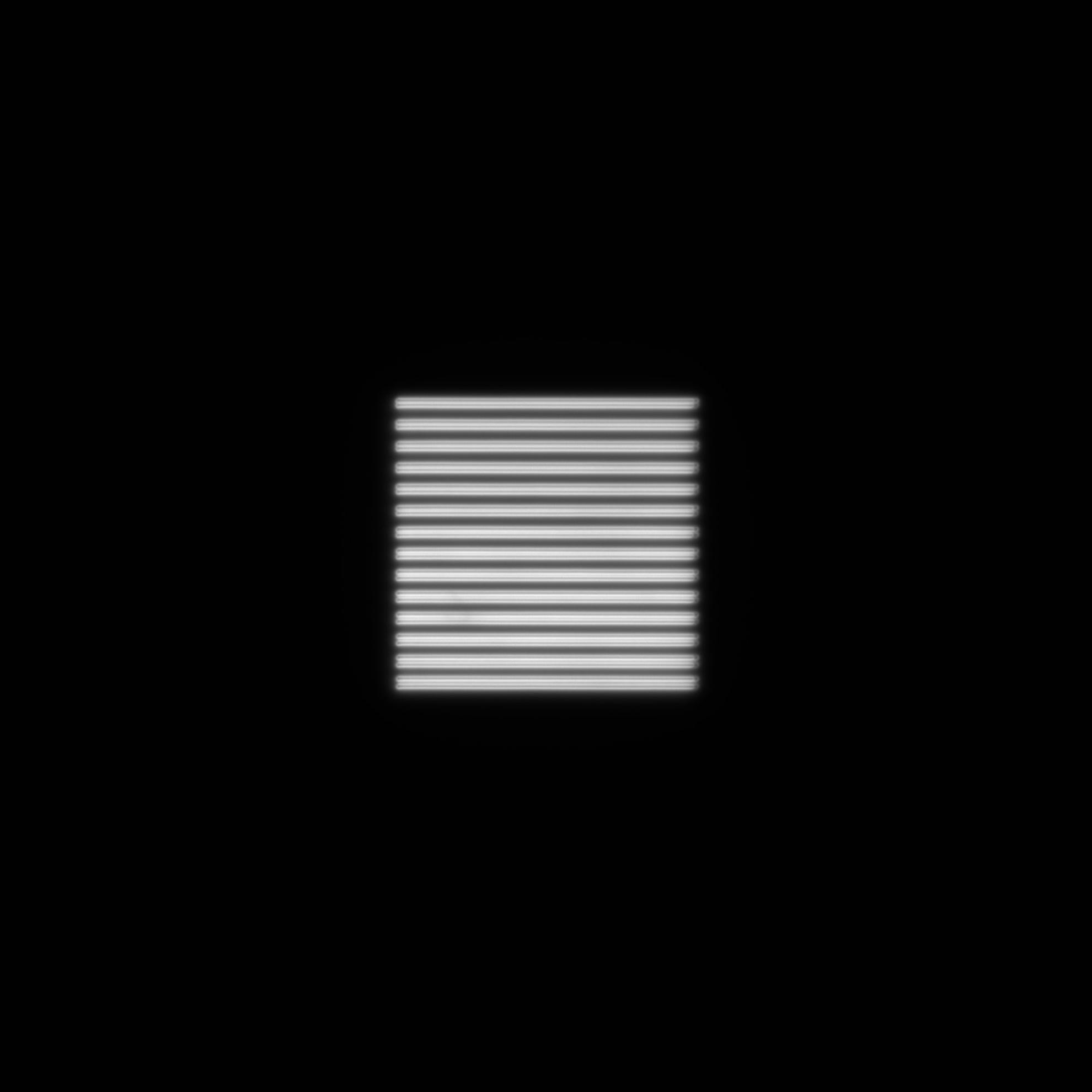

逐渐间隔的线条

PAT-AG03-EM2-E5
该图案由成对的 36 μm 长的线组成,它们的间距逐渐增加,从 0 nm 到 390 nm,步长为 30 nm。

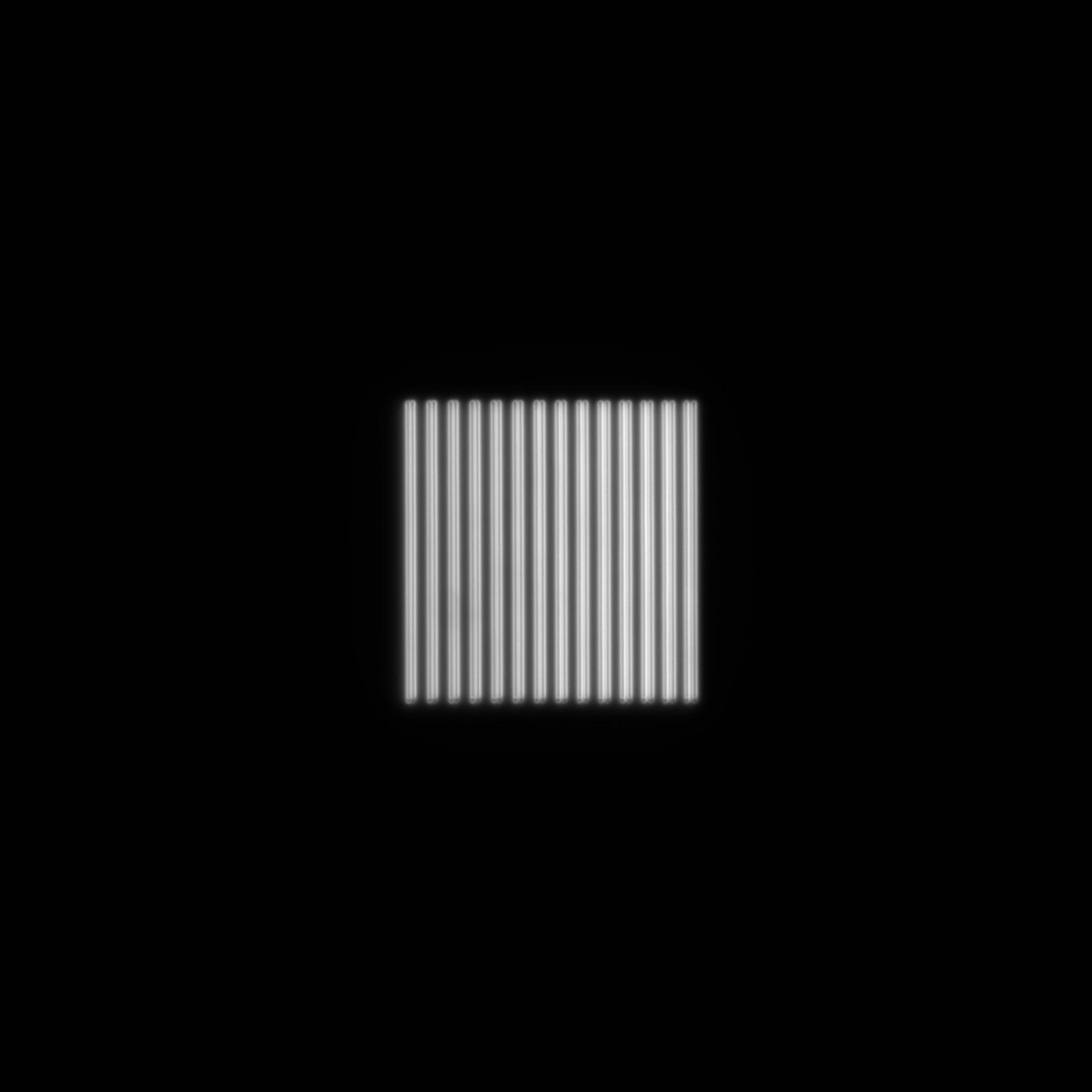

逐渐间隔的线条

PAT-AG03-EM2-E6
该图案由成对的 36 μm 长线组成,它们的间距逐渐增加,从 0 nm 到 390 nm,步长为 30 nm。

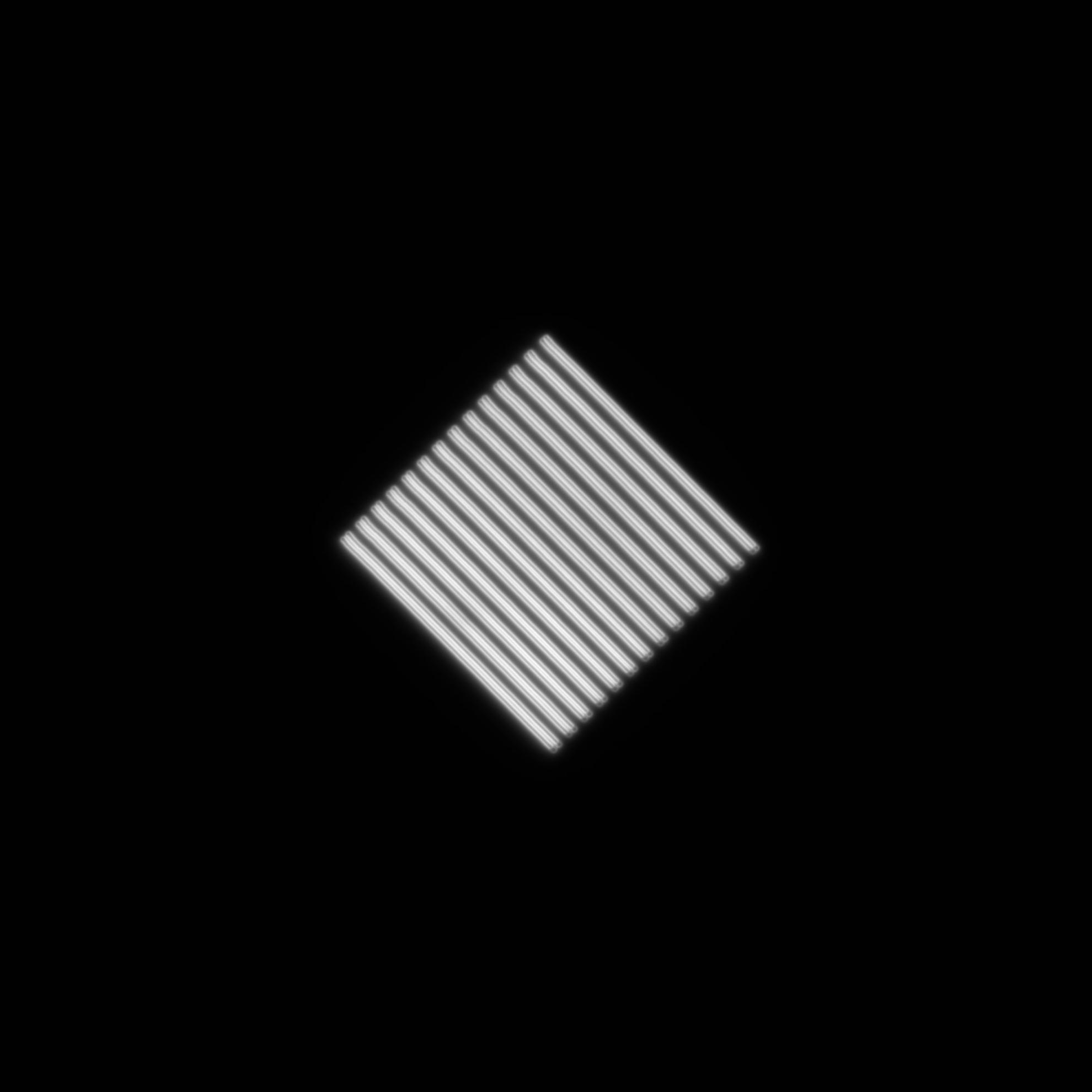

逐渐间隔的线条

PAT-AG03-EM2-E7
该图案由成对的 36 μm 长线组成,其间距从 0 nm 到 390 nm 逐渐增加,步长为 30 nm。

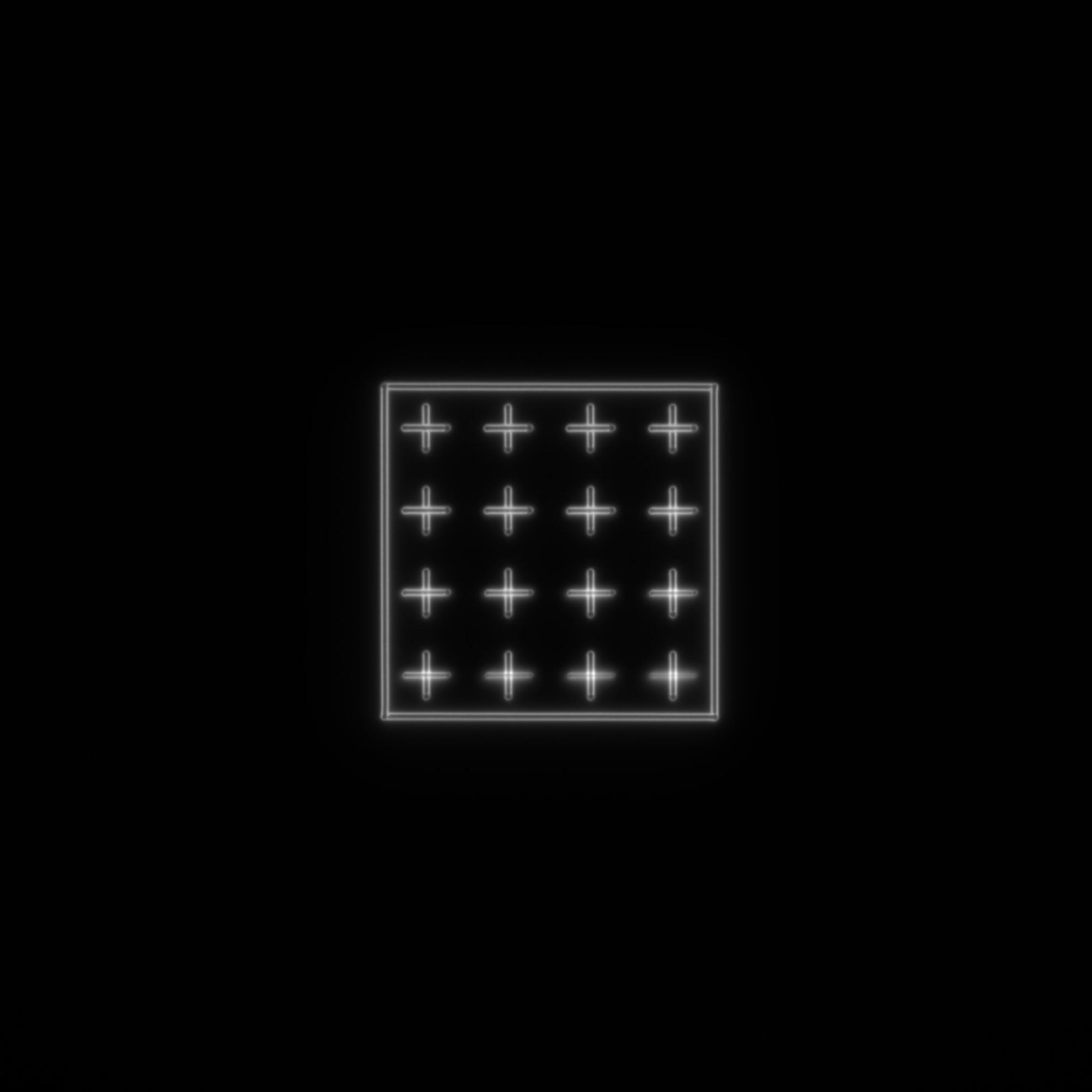

十字架矩阵

PAT-AG03-EM2-F2
该图案由 4×4 交叉矩阵组成,长度为 5 μm,步长为 10 μm,周围有 40 μm 宽的框架。
十字架由在同一平面上的垂直线和水平线组成,在玻璃内逐渐深入。
垂直和水平线之间的间距逐渐增加,从 0.1 µm 到 1.6 µm,步长为 0.1 µm。

领域

PAT-AG03-EM2-G2
该图案由三个直径为 25 μm 的圆圈组成,位于不同的正交平面上,具有赤道和球体的两条子午线。

重新定位十字架

PAT-AG03-EM2-H2
重新定位十字长 20 μm。
