AXIS-PV: 超快可见-红外条纹相机
AXIS-PV: Ultrafast Visible-IR Streak Camera
AXIS-PV: Ultrafast Visible-IR Streak Camera
系统包含：
高端PHOTONIS双层条纹管
S20, S25和S1光电阴极可配
-35°C冷却的16位CCD耦合光纤面板
EMI-rugged电子部件
内置电脑，可远程控制
在fs激光器上完全校准
应用：
飞秒化学
材料科学
同步加速器科学
等离子体诊断
拉曼光谱
激光计量
条纹管
光谱响应
空间分辨率
光电阴极长度(X): 18毫米
空间分辨率(dx): 40µm, 50%对比度
屏幕空间分辨率单位数量(X/dx): 450点
时间分辨率
可选范围(ΔT): 200 ps到1 ms
屏幕时间分辨率单位数量(Nt): 675
单拍时间分辨率(δt): δt = ΔT / Nt *限制为1 ps
触发
读出
读出类型:-30°CTEC冷却CCD相机
CCD芯片尺寸:2048 × 2048像素;27毫米x 27毫米
位深:16位
耦合条纹管:1:1光纤锥
冷却:CCD相机需要15-20℃的冷却水
运行模式
正常扫描：扫过整个屏幕，直到外面。
定时模式：扫描始终保持在屏幕上。用于将条纹相机与实验进行同步。
集中模式：狭缝图像位于屏幕中心。禁用扫描触发器。该模式用于校准实验设置和调整入射光水平。
内部计算机和软件
AXIS-PV是一个自治系统，通过连接显示器、键盘和鼠标在本地进行操作。
它配备了一个内部计算机，控制条纹管供应，扫描电路，监控电压稳定性，执行不同的自我测试和安全检查。它还可以通过USB端口控制其他可选的外设。
概述
电气输入:通用交流，110-240V, 50- 60hz
认证:CE
测试和校准:在发货前，每个系统都在先进激光光源的飞秒激光上进行测试。
安装和培训:会派一名合格的工程师到您的实验室安装系统并培训用户。
可选
消隐电路
有了消隐选项，条纹管在信号扫回起始位置时被阻塞。当光信号持续时间超过扫描范围时，需要这种特性。
光以太网远程控制
操作系统通过光以太网1 gb (1000 SX)。

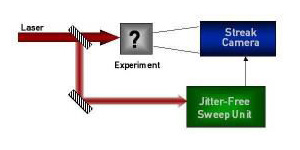

CPA激光器的激光触发扫描单元
由于其500 fs的RMS抖动，该单元允许在重复率高达5 kHz的情况下分析超快事件，同时保留了AXIS条纹相机优秀的空间和时间分辨率。这是理想的工具超快光谱与大动态范围和高信噪比它需要大约100µJ /激光脉冲。
只有一小部分激光能量被用来触发光导开关。这使得信号平均在大量激光射击。
时间基准输入光纤
这个大会允许发送定时紫外线光电阴极脉冲。这个脉冲通过紫外光光纤发送。这是记录每个镜头的绝对时间参考。
慢扫描模式
扫描在0.5 – 15秒内穿过整个屏幕的操作方式。它是用来表征仪器响应的空间非均匀性的一个恒定亮度的光源。
24V供应
用23V和28V之间的直流电压为整个系统供电。
光谱仪
适合特殊需要的光谱仪。
