AXIS-TRS: 超快时间分辨谱仪

AXIS-TRS: Ultrafast Time-Resolved Spectrometer

基本信息

AXIS-TRS: Ultrafast Time-Resolved Spectrometer

AXIS-TRS是一体式超快时间分辨谱仪,可以扫描550点光谱,时间分辨率为1 ps(在半高宽测量),光谱分辨率为1/ 2nm.

系统包含:

高端PHOTONIS双层条纹管

S20, S25和S1光电阴极可配

高分辨率成像光谱仪

-10C冷却的16位CCD耦合光纤面板

EMI-rugged电子部件

内置电脑,可远程控制

在fs激光器上完全校准

应用:

飞秒化学

皮秒瞬态吸收光谱

光致发光分析

材料科学

拉曼光谱



AXIS-TRS规格

条纹管

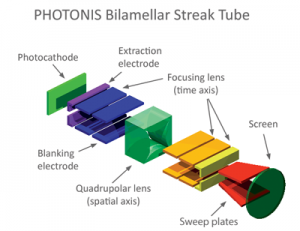

PHOTONIS双晶层家族:这些独特的管使用双晶层光学提供皮秒时间分辨率,同时保持良好的空间分辨率。

光谱仪

Acton SP-2358成像光谱仪

  • 300mm焦距f/3.9孔径
  • 可互换的三格栅炮塔
  • 波长精度:±0.02 nm
  • 可重复性:+ -0.05海里
  • 驱动步长:0.005 nm

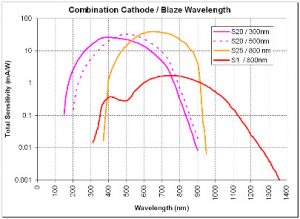

光谱响应

取决于光电阴极/光栅组合:
  • S20和150 gr/mm光栅闪耀波长300nm下光谱范围:150-900nm
  • S20和150 gr/mm光栅闪耀波长500nm下光谱范围:200-920nm
  • S25和150 gr/mm光栅闪耀波长800nm下光谱范围:380-950nm
  • S1和150 gr/mm光栅在闪耀波长800nm下光谱范围: 300-1400nm

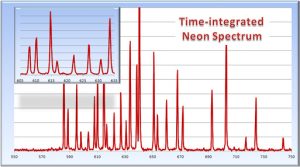

光谱分辨率

  • 光电阴极长度(X): 18毫米
  • 条纹图像中光谱点的数量:625
  • 条纹图像的光谱范围:380、190、92 nm(光栅:150、300、600 gr/mm)
  • 光谱分辨率:0.60、0.30、0.15 nm(光栅:150、300、600 gr/mm)

时间分辨率

可选范围(ΔT): 200 ps到1 ms

屏幕时间分辨率单位数量(Nt): 675

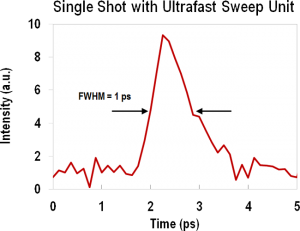

单拍时间分辨率(δt): δt = ΔT / Nt *限制为1 ps

触发

读出

读出类型:-10°C TEC冷却CCD相机

CCD芯片尺寸:2048 × 2048像素;30毫米x 30毫米

位深:16位

耦合条纹管:1:1光纤锥

运行模式

正常扫描:扫过整个屏幕,直到外面。

定时模式:扫描始终保持在屏幕上。用于将条纹相机与实验进行同步。

集中模式:狭缝图像位于屏幕中心。禁用扫描触发器。该模式用于校准实验设置和调整入射光水平。

内部计算机和软件

AXIS-PV是一个自治系统,通过连接显示器、键盘和鼠标在本地进行操作。

它配备了一个内部计算机,控制条纹管供应,扫描电路,监控电压稳定性,执行不同的自我测试和安全检查。它还可以通过USB端口控制其他可选的外设。

所有必需的软件都预先安装在系统上。用于:
控制整个系统和获取图像
控制激光系统(可选)
沿时间轴或空间轴绘制线条
以不同的格式保存图像
千兆以太网远程控制:
“远端桌面协定
Web base GUI
高级设备服务器(TANGO, OPC等)可用。

概述

电气输入:通用交流,110-240V, 50- 60hz

认证:CE

测试和校准:在发货前,每个系统都在先进激光光源的飞秒激光上进行测试。

安装和培训:会派一名合格的工程师到您的实验室安装系统并培训用户。

可选

条纹管

其他条纹管在Photonis产品线是可用的。例如,它们中的一些允许1000个光谱分辨率点,并在时间分辨率上进行折衷。

光电阴极

有S20、S25、S1三种阴极

光栅

标准系统配备150克/毫米光栅。炮塔可容纳3个光栅。因此可以增加2个光栅。可提供的光栅有150 gr/mm、300 gr/mm、600 gr/mm和1200 gr/mm。它们具有不同的闪耀波长(300nm, 500nm, 800nm, 1µm)。

瞬态吸收光谱工具包

这个可选套件包括一个同步白光源,特殊的光学系统和软件插件,以允许AXIS-TRS执行超快瞬态吸收光谱。

消隐电路

有了消隐选项,条纹管在信号扫回起始位置时被阻塞。当光信号持续时间超过扫描范围时,需要这种特性。

光以太网远程控制

基于web的用户界面,通过2个SMA 905连接器(或其他普通光纤标准)上的1gb /s (1000 Base SX)光纤以太网操作系统。

CPA激光器的激光触发扫描单元

由于其500 fs的RMS抖动,该单元允许在重复率高达5 kHz的情况下分析超快事件,同时保留了AXIS条纹相机优秀的空间和时间分辨率。这是理想的工具超快光谱与大动态范围和高信噪比它需要大约100µJ /激光脉冲。

只有一小部分激光能量被用来触发光导开关。这使得信号平均在大量激光射击。

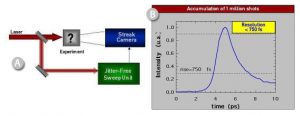

A -激光能量的一小部分被用来触发光导开关。这使得信号平均在大量激光射击。

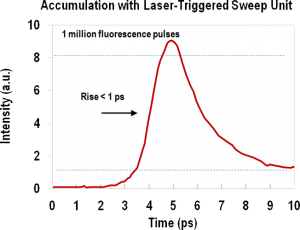

B -信号平均超过100万次(约20分钟),时间分辨率仍然是亚皮秒。
