IDQ id Qube近红外SPAD探测器

ID Qube是取代ID221系列的NIR SPAD,响应范围900-1700nm,性能优越,价格实惠,是可以广泛应用于量子传感、量子通讯、量子计算、单光子雷达等场合的近红外单光子探测器。

基本信息

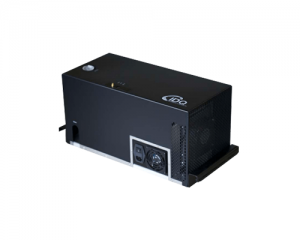

ID Quantique提供ID230近红外单光子探测器,可调量子效率高达25%。它是为需要异步光子探测的应用而设计的探测器。这种独特的基于InGaAs/InP雪崩光电二极管的单光子探测器工作在盖革模式,提供了快速的雪崩猝灭。这限制了后脉冲,并允许您在合理的短死区时间运行操作,可以设置在2us到100us之间。此外,一个新的制冷系统,可以制冷到-90°C,给近红外单光子探测器ID230特别低的暗计数率。ID230单光子探测器增加了斯特林制冷机具有非常低的后脉冲效应和低于150ps的时间分辨率。



ID221为峰值量子效率20%的版本,该模块可在10%、15%和20%的探测效率下工作,死区时间可设置在1us和25us之间。20%效率下的时间分辨率低至150 ps。



ID230
近红外单光子探测器

ID221
近红外单光子探测器

ID Qube
近红外门控单光子探测器

ID Qube
近红外自由运行单光子探测器

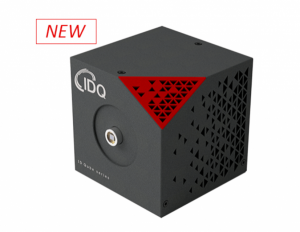

ID Qube NIR Gated是一种针对光通信波段优化的快速门控型单光子探测器。它为同步光子探测在量子通信特别是量子密钥分配等领域的应用提供了一种经济有效的解决方案。它也非常适合像激光雷达这样需要紧凑性的应用。探测器提供一个门控输入设计,以避免饱和或不希望的检测,也可以在自由运行模式下运行。ID Qube NIR Gated近红外门控单光子探测器具有free-space(自由空间),SMF(单模光纤)或者MMF(多模光纤62.5um)光纤耦合等型号。



ID Qube-NIR Free-Running为电信波长下的自由运行模式下的单光子探测带来了重大突破,为非同步光子探测(如光子相关或飞行时间测量)等应用提供了一种经济有效的解决方案。此外,它特别适用于像激光雷达这样对紧凑性要求很高的应用。
id Qube gated参数
产品参数Parameter
单位Units
波长范围
900-1700
nm
死时间范围
0.1-100
us
死时间步长
100
ns
输出信号电压
LVTTL/NIM
输出信号脉宽
100
ns
光纤耦合接口
SMF,MMF62.5或自由空间
量子效率范围,1.55um校准(自由运行)
2.5-10
%
量子效率范围,1.55um校准(门控)
2.5-25
%
量子效率分辨率(步长设置)
2.5
%
时间分辨率(FWHM)20%量子效率时
150
ps
暗计数率(量子效率)
10 / 15 / 20
%
STD标准型
1.2 / 3 / 6
kHz
ULN低噪声型
0.8 / 1.5 / 3
kHz
门控输入信号最大频率
100
MHz
门控输入信号最小脉宽
1
ns
门控输入信号电压范围
-2至2
V
门控输入信号耦合
DC
门控输入信号阈值电压范围
-2至2
V
门控输入信号阈值分辨率(设置步长)
1
mV
输出接口
SMA
光纤接口
FC/PC光纤接口
工作温度
+10 至 +35
℃ 摄氏度
尺寸
95x95x95
mm
重量
1
kg
制冷时间
5
分钟
电源
输入电压
90~264VAC – 135~370VDC
频率范围
47~63Hz
AC电流
1.4A/115VAC 1A/230VAC
id Qube fr参数
产品参数Parameter
单位Units
波长范围
900-1700
nm
死时间范围
0.1-100
us
死时间步长
100
ns
输出信号电压
LVTTL/NIM
输出信号脉宽
100
ns
光纤耦合接口
SMF,MMF62.5或自由空间
量子效率范围,1.55um校准
10, 15 或20
%
时间分辨率(FWHM)20%量子效率时
150
ps
暗计数率(量子效率)
10 / 15 / 20
%
STD标准型
1.2 / 3 / 6
kHz
ULN低噪声型
0.8 / 1.5 / 3
kHz
门控输入信号最大频率
TBD
MHz
门控输入信号最小脉宽
1
ns
门控输入信号电压范围
-2至2
V
门控输入信号耦合
DC
门控输入信号阈值电压范围
-2至2
V
门控输入信号阈值分辨率(设置步长)
1
mV
输出接口
SMA
光纤接口
FC/PC光纤接口
工作温度
+10 至 +35
℃ 摄氏度
尺寸
95x95x95
mm
重量
1
kg
制冷时间
5
分钟
电源
输入电压
90~264VAC – 135~370VDC
频率范围
47~63Hz
AC电流
1.4A/115VAC 1A/230VAC
