波长选择器-单色器
Spectrolight公司采用TwinFilm技术研制波长选择器,实现输入光波长和带宽调节。通带外噪声抑制深度大,输出光斑均匀度高,且调节过程中光轴无偏移。不仅可提供标准产品,也可根据用户要求定制。
- General Details
- Mono
- FWS-H
- FWS-B
- FWS-CL
- Related Products

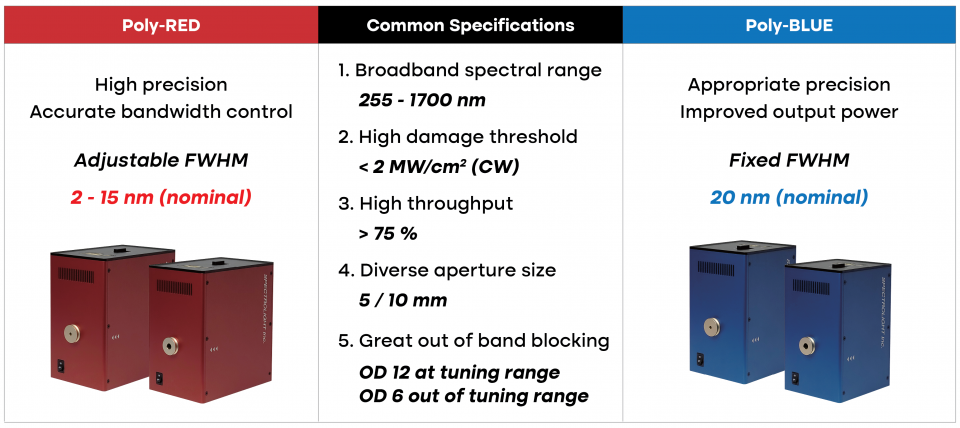

SLi波长选择器(最新波段覆盖范围:255-1700nm)全新RED & BLUE
- Poly的带宽有10nm可选
Spectrolight公司坐落于美国加州的Irvine,创始人是经验丰富的科研人员和资深工程师,在多年使用光电子器件和光电仪器的过程中,他们经常像很多科研人员一样,由于受限于市面上光电子器件的设计或性能缺陷,无法获得理想的实验结果。为了避免这种沮丧无助,并帮助到不同领域的科研人员或工程师,公司团队基于多年实际使用经验,开发了多款经济型的光电子器件,如波长选择器,光路调节尺,光纤光谱仪,显微镜模块等,操作简单,稳定可靠,这些产品都符合SLI公司的一个共同价值理念-“Light Done Right”,从而为广大科研领域的用户提供了一个更佳的选择。

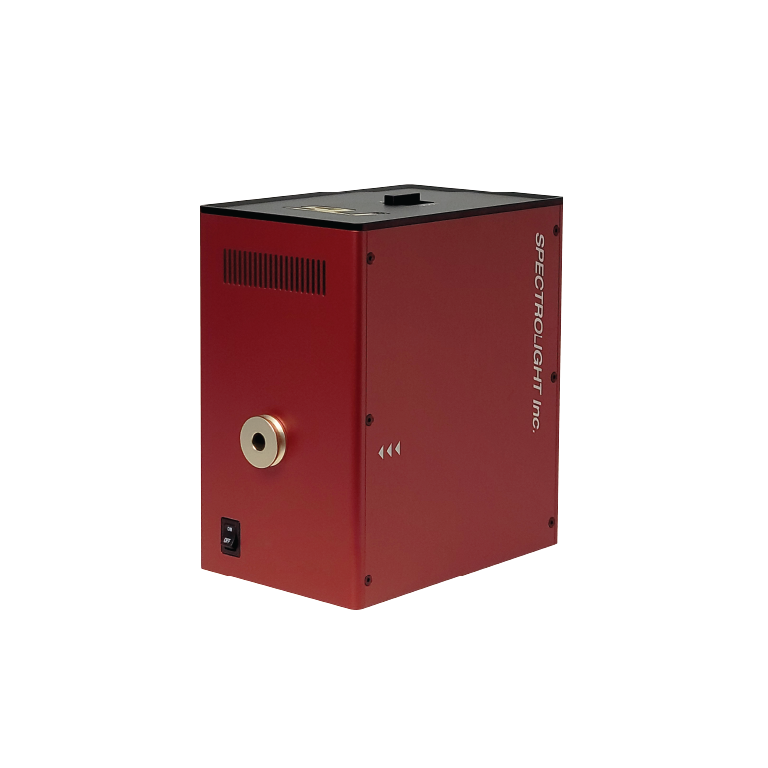

Poly选型Poly选型
|

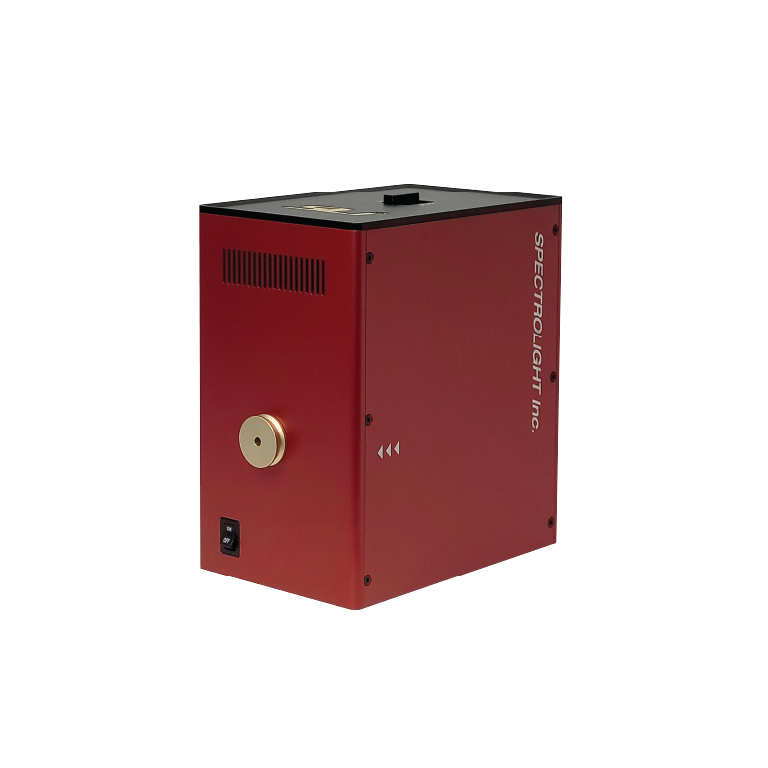

Poly-RED-A5 |
Poly-RED-A10 |

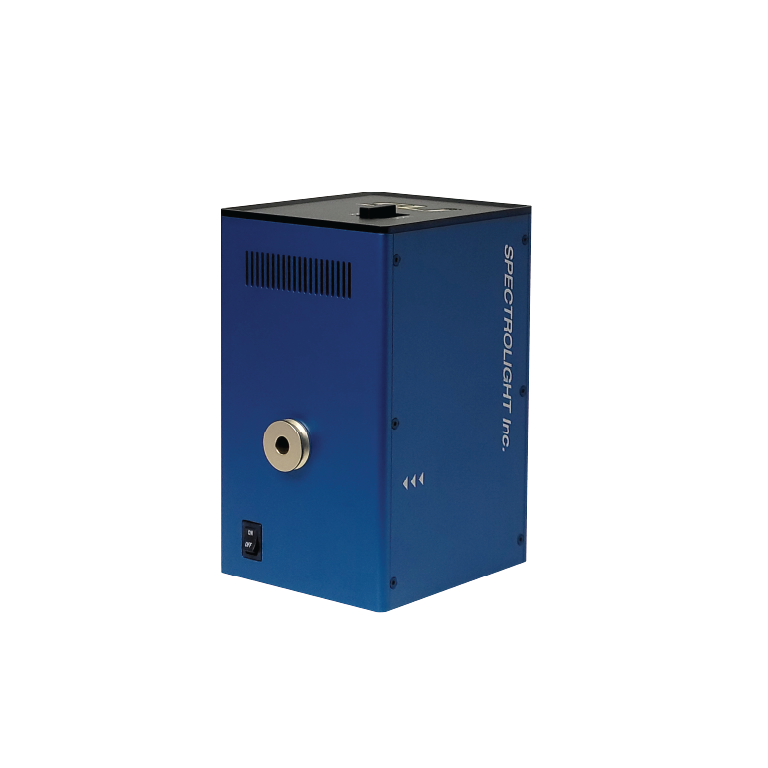

Poly-BLUE-A5 |
Poly-BLUE-A10 |
图片 | ![]() |
![]() |
![]() |
![]() |
尺寸 | 186.2 x 124 x 214 mm | 186.2 x 124 x 214 mm | 136.7 x 124 x 214 mm | 136.7 x 124 x 214 mm |
通光孔径 | 5mm | 10mm | 5mm | 10mm |
透过率 | >75% | >75% | >75% | >75% |
-UV覆盖波段 | 280 – 390 nm | 280 – 390 nm | 280 – 390 nm | 280 – 390 nm |
-UV带宽 | 2 – 15 nm | 2 – 15 nm | 固定10nm或者20nm | 固定10nm或者20nm |
-VIS波段 | 430 – 790 nm | 430 – 790 nm | 430 – 790 nm | 430 – 790 nm |
-VIS带宽 | 2 – 15 nm @450-700nm
3 – 15 nm @701-790nm |
2 – 15 nm @450-700nm
3 – 15 nm @701-790nm |
固定10nm或者20nm | 固定10nm或者20nm |
-IR波段 | 775 – 1150 nm | 775 – 1150 nm | 775 – 1150 nm | 775 – 1150 nm |
-IR带宽 | 3 – 15 nm@775-890nm
5 – 15 nm@891-1150nm |
3 – 15 nm@775-890nm
5 – 15 nm@891-1150nm |
固定10nm或者20nm | 固定10nm或者20nm |
-SWIR波段 | 1140 – 1700 nm | 1140 – 1700 nm | 1140 – 1700 nm | 1140 – 1700 nm |
-SWIR带宽 | 5 – 15 nm@1140-1500nm
7 – 13 nm@1501-1700nm |
5 – 15 nm@1140-1500nm
7 – 13 nm@1501-1700nm |
固定10nm或者20nm | 固定10nm或者20nm |
-Custom可选波段 | 255 – 1700nm | 255 – 1700nm | 255 – 1700nm | 255 – 1700nm |
型号举例:Poly-RED-UV-A5、Poly-Blue-Custom-A10
光学参数
- 透射率:> 75%( FWHM > 10 nm)
- 可调光谱波段:255 – 1700 nm
- 中心波长精度:1nm
- 带宽FWHM范围:
- – 255 – 700nm: 2 – 15nm
- – 690 – 890 nm: 3 – 15 nm
- – 880 – 1500nm: 5 – 15nm
- – 1475 – 1700 nm: 7 – 13 nm
- FWHM分辨率:1nm
- 带外阻塞:>OD 6(0.0001 %透过率)

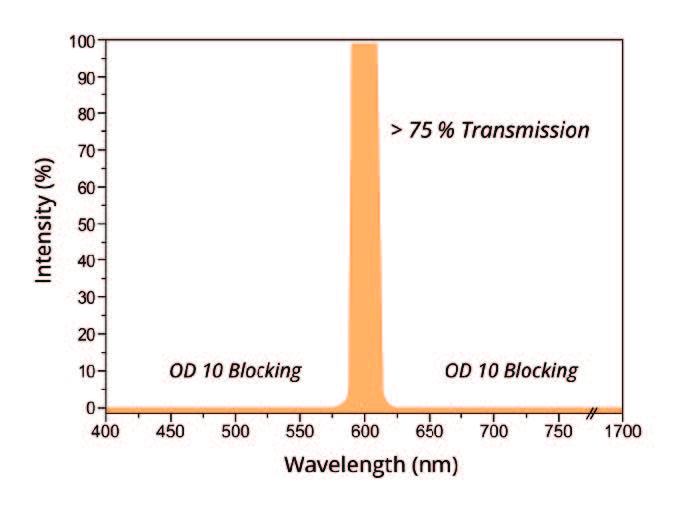

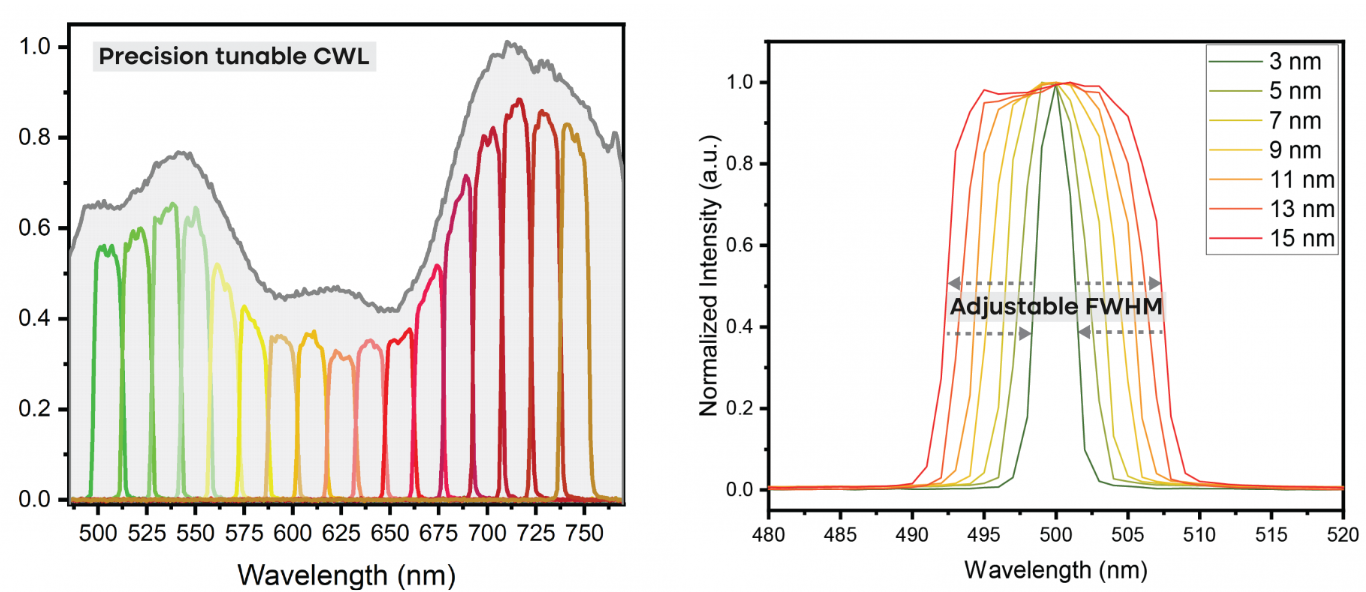

实时可调中心波长和带宽(CWL:255 – 1700 nm, FWHM2 – 15 nm)
注:左图灰色部分为光源原始光谱,彩色部分为经过波长选择器后的透过光谱

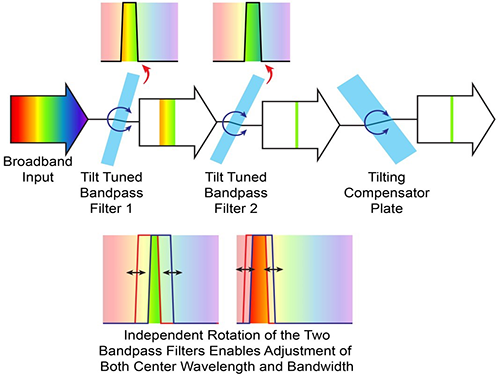

TwinFilm技术
Spectrolight采用TwinFilm技术研制波长选择器,可代替单色仪、AOTF等用于荧光显微、高光谱成像、机器视觉等领域。与AOTF不同,Spectrolight波长选择器在波长调节的过程中,无光轴偏移。

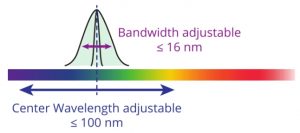

两个可调谐滤光片允许单独进行角度调节,这样既可以实现中心波长的调节,也可以实现带宽的调节。
特点
高透过率:选中波长透过率>75%
均匀透光:通光孔径不同位置光谱和透过率一致,非常适合用于成像、尤其高性能高光谱成像
快速切换:20 – 200 ms(根据切换波长的步长)
光谱纯纯净:带外截止高达OD10,得到的光谱干干净净
偏振不敏感
超宽可覆盖范围可获得:255-1700nm可选,最大可调谐覆盖范围达1150nm
高激光损伤阈值:Peak Fluence < 1.75 Joules/cm2 (~70 ㎛ spot diam., 10 ns pulse, 10 Hz repetition rate, 532 nm LASER) CW (Continuous wave) Intensity < 2 MW/cm2 (1064 nm, ~ 90 ㎛ spot diam.)
优异性能

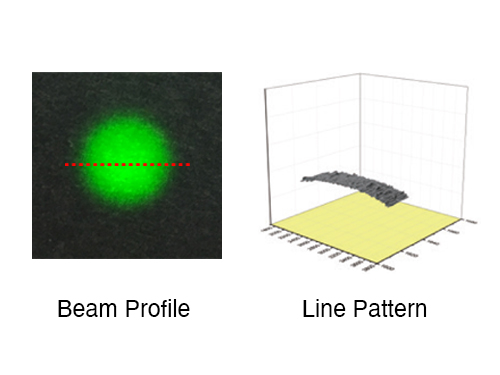

与单色仪出口为狭缝不同,Spectrolight波长选择器的出口为直径可达10mm的通光孔,且95%的区域为均匀出光,非常方便用于成像应用。

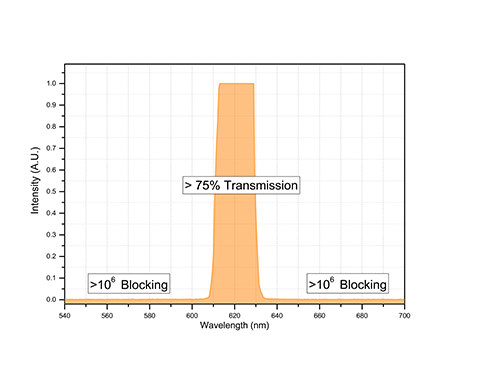

Spectrolight波长选择器拥有超过75%的透过率,远超光栅单色仪及AOTF等,且通带外的杂散光抑制深度可达OD6以上,充分消除干扰。
易集成

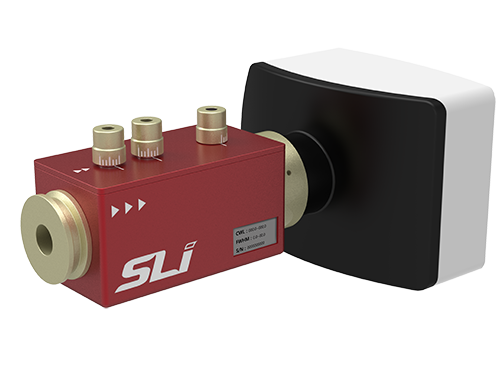

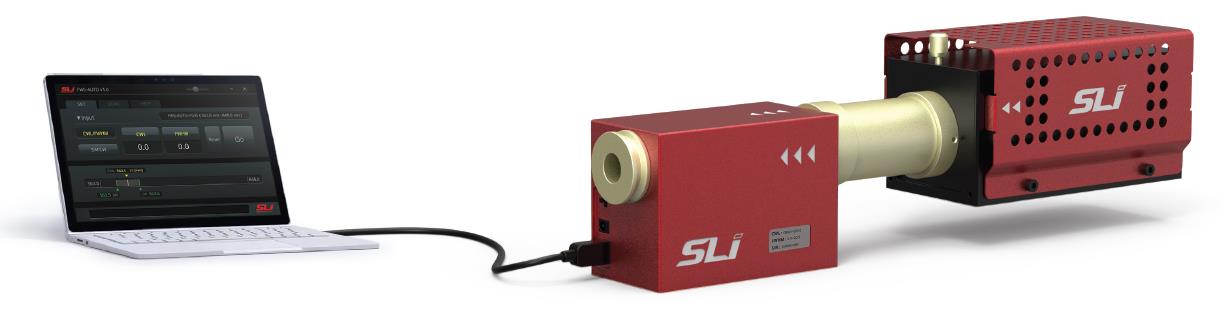

Spectrolight波长选择器可与各类光源、相机轻松集成,实现可调光源、成像及光谱测量等功能。
丰富的附件
![]() |
![]() |
![]() |
![]() |

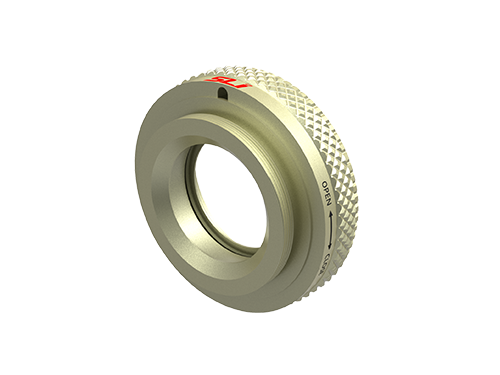

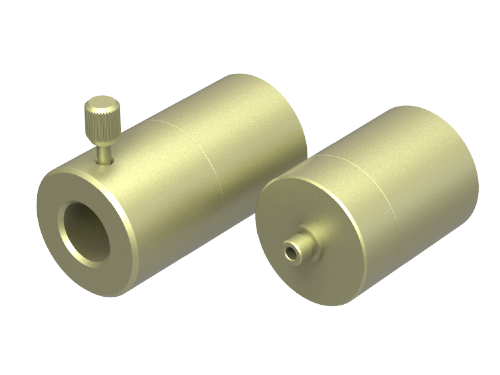

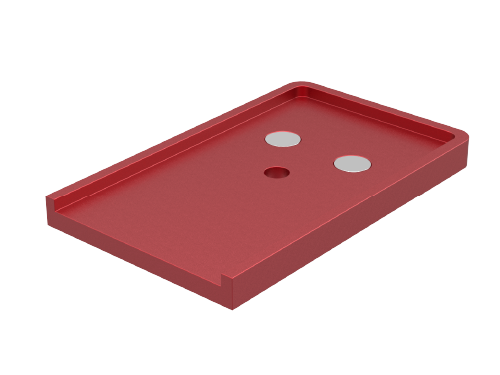

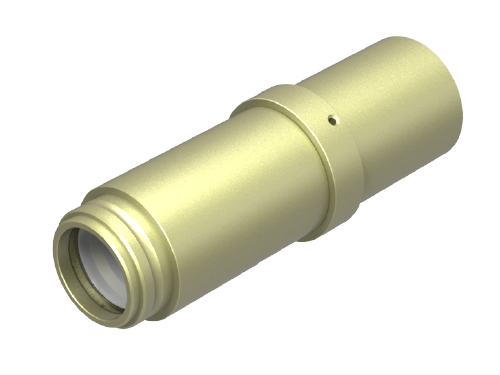

准直器 | 光纤适配器 | 光阑 | 磁力底座 |
应用
……
Mono全自动波长选择器
采用USB连接电脑,通过软件控制波长选择器的中心波长和带宽,内部集成了补偿元件,可以保障光路准直输出,易于集成到用户的光学系统中。可选择Mono单色型,也可选择宽波段的Poly多色型以及FWS-Poly-LV超连续谱激光专用型,FWS-Poly-LV可提供比AOTF更高的透过率,充分利用激光光源的功率。
- 软件调谐,波长精度±0.2nm,带宽精度±0.4nm
- 75%高透过率
- 5mm直径圆形通光孔
- OD 6消杂散光能力
- 尺寸:单色型48x92x64 mm,多色型170x129x200 mm
单色型规格如下:
型号 | 中心波长 | 调节范围 | 带宽(FWHM) |
FWS-Mono-F00 | 272 nm | 253-290 nm | 3 ~ 16 nm |
FWS-Mono-F01 | 299 nm | 278-320 nm | 3 ~ 16 nm |
FWS-Mono-F02 | 334 nm | 310-358 nm | 3 ~ 16 nm |
FWS-Mono-F03 | 372 nm | 353-390 nm | 3 ~ 16 nm |
FWS-Mono-F04 | 410 nm | 385-435 nm | 3 ~ 16 nm |
FWS-Mono-F05 | 460 nm | 430-490 nm | 3 ~ 16 nm |
FWS-Mono-F06 | 518 nm | 485-550 nm | 3 ~ 16 nm |
FWS-Mono-F07 | 583 nm | 545-620 nm | 3 ~ 16 nm |
FWS-Mono-F08 | 658 nm | 615-700 nm | 3 ~ 16 nm |
FWS-Mono-F09 | 740 nm | 690-790 nm | 3 ~ 16 nm |
FWS-Mono-F10 | 833 nm | 775-890 nm | 3 ~ 16 nm |
FWS-Mono-F11 | 995 nm | 890-1020 nm | 3 ~ 16 nm |
FWS-Mono-F12 | 1085 nm | 1010-1160 nm | 3 ~ 16 nm |
FWS-Mono-F13 | 1235 nm | 1150-1320 nm | 3 ~ 16 nm |
FWS-Mono-F14 | 1408 nm | 1310-1505 nm | 3 ~ 16 nm |
FWS-Mono-F15 | 1590 nm | 1480-1700 nm | 3 ~ 16 nm |
多色型规格如下:
型号 | 调节范围 | 带宽(FWHM) |
FWS-Poly-UV | 255-400 nm | 3 ~ 16 nm |
FWS-Poly-VIS | 355-890 nm | 3 ~ 16 nm |
FWS-Poly-NIR | 620-1010 nm | 3 ~ 16 nm |
FWS-Poly-SWIR | 1010-1700 nm | 3 ~ 16 nm |
FWS-Poly-IR-Plus | 620-1700 nm | 3 ~ 16nm |
FWS-Poly-Custom | 用户定制波长 | 3 ~ 16nm |
FWS-Auto GUI软件
Set-设置波长 |
![]() |
Scan-扫描功能 |
![]() |
FWS-H手动高精度波长选择器
FWS-High Resolution提供更加平滑的和精确的手动调节中心波长和带宽,中心波长和带宽分别采用独立的旋钮进行精确调节,从而确保达到最高的分辨率。另外一个旋钮用于调节光路补偿,确保光路准直输出。
- 手动高精度调节
- 75%高透过率
- 5mm直径圆形通光孔
- OD 6消杂散光能力
- 尺寸:40x76x50 mm
型号规格如下:
型号 | 中心波长 | 调节范围 | 带宽(FWHM) |
FWS-H-F00 | 272 nm | 253-290 nm | 3 ~ 16 nm |
FWS-H-F01 | 299 nm | 278-320 nm | 3 ~ 16 nm |
FWS-H-F02 | 334 nm | 310-358 nm | 3 ~ 16 nm |
FWS-H-F03 | 372 nm | 353-390 nm | 3 ~ 16 nm |
FWS-H-F04 | 410 nm | 385-435 nm | 3 ~ 16 nm |
FWS-H-F05 | 460 nm | 430-490 nm | 3 ~ 16 nm |
FWS-H-F06 | 518 nm | 485-550 nm | 3 ~ 16 nm |
FWS-H-F07 | 583 nm | 545-620 nm | 3 ~ 16 nm |
FWS-H-F08 | 658 nm | 615-700 nm | 3 ~ 16 nm |
FWS-H-F09 | 740 nm | 690-790 nm | 3 ~ 16 nm |
FWS-H-F10 | 833 nm | 775-890 nm | 3 ~ 16 nm |
FWS-H-F11 | 995 nm | 890-1020 nm | 3 ~ 16 nm |
FWS-H-F12 | 1085 nm | 1010-1160 nm | 3 ~ 16 nm |
FWS-H-F13 | 1235 nm | 1150-1320 nm | 3 ~ 16 nm |
FWS-H-F14 | 1408 nm | 1310-1505 nm | 3 ~ 16 nm |
FWS-H-F15 | 1590 nm | 1480-1700 nm | 3 ~ 16 nm |
FWS-B手动波长选择器
FWS-Basic波长选择器采用旋钮手动控制-两个旋钮用于调节中心波长和带宽,另外一个旋钮用于调节补偿。
- 手动调节
- 75%高透过率
- 5mm直径圆形通光孔
- OD 6消杂散光能力
- 尺寸:40x76x40 mm(-M), 32x57x32 mm(-S)
型号规格如下:
型号 | 中心波长 | 调节范围 | 带宽(FWHM) |
FWS-B-F00 | 272 nm | 253-290 nm | 3 ~ 16 nm |
FWS-B-F01 | 299 nm | 278-320 nm | 3 ~ 16 nm |
FWS-B-F02 | 334 nm | 310-358 nm | 3 ~ 16 nm |
FWS-B-F03 | 372 nm | 353-390 nm | 3 ~ 16 nm |
FWS-B-F04 | 410 nm | 385-435 nm | 3 ~ 16 nm |
FWS-B-F05 | 460 nm | 430-490 nm | 3 ~ 16 nm |
FWS-B-F06 | 518 nm | 485-550 nm | 3 ~ 16 nm |
FWS-B-F07 | 583 nm | 545-620 nm | 3 ~ 16 nm |
FWS-B-F08 | 658 nm | 615-700 nm | 3 ~ 16 nm |
FWS-B-F09 | 740 nm | 690-790 nm | 3 ~ 16 nm |
FWS-B-F10 | 833 nm | 775-890 nm | 3 ~ 16 nm |
FWS-B-F11 | 995 nm | 890-1020 nm | 3 ~ 16 nm |
FWS-B-F12 | 1085 nm | 1010-1160 nm | 3 ~ 16 nm |
FWS-B-F13 | 1235 nm | 1150-1320 nm | 3 ~ 16 nm |
FWS-B-F14 | 1408 nm | 1310-1505 nm | 3 ~ 16 nm |
FWS-B-F15 | 1590 nm | 1480-1700 nm | 3 ~ 16 nm |
FWS-CL手动定带宽波长选择器
FWS-CenterLine带宽固定,中心波长可通过旋钮进行调节,另外一个旋钮可以调节光路补偿,体积小巧。
- 手动调节
- 75%高透过率
- 5mm直径圆形通光孔
- OD 6消杂散光能力
- 尺寸:36x32x34 mm
型号规格如下:
型号 | 中心波长 | 调节范围 | 带宽(FWHM) |
FWS-CL-F00 | 272 nm | 253-290 nm | 3 ~ 16 nm |
FWS-CL-F01 | 299 nm | 278-320 nm | 3 ~ 16 nm |
FWS-CL-F02 | 334 nm | 310-358 nm | 3 ~ 16 nm |
FWS-CL-F03 | 372 nm | 353-390 nm | 3 ~ 16 nm |
FWS-CL-F04 | 410 nm | 385-435 nm | 3 ~ 16 nm |
FWS-CL-F05 | 460 nm | 430-490 nm | 3 ~ 16 nm |
FWS-CL-F06 | 518 nm | 485-550 nm | 3 ~ 16 nm |
FWS-CL-F07 | 583 nm | 545-620 nm | 3 ~ 16 nm |
FWS-CL-F08 | 658 nm | 615-700 nm | 3 ~ 16 nm |
FWS-CL-F09 | 740 nm | 690-790 nm | 3 ~ 16 nm |
FWS-CL-F10 | 833 nm | 775-890 nm | 3 ~ 16 nm |
FWS-CL-F11 | 995 nm | 890-1020 nm | 3 ~ 16 nm |
FWS-CL-F12 | 1085 nm | 1010-1160 nm | 3 ~ 16 nm |
FWS-CL-F13 | 1235 nm | 1150-1320 nm | 3 ~ 16 nm |
FWS-CL-F14 | 1408 nm | 1310-1505 nm | 3 ~ 16 nm |
FWS-CL-F15 | 1590 nm | 1480-1700 nm | 3 ~ 16 nm |
