alpha300 apyron – 更高度自动化
自2015年首次发布以来,alpha300 apyron 成为WITec全自动高端拉曼显微镜的代表之作。apyron 系统一直保持与时俱进,不断提升,尤其在自动化和用户舒适性方面。
更高程度的自动化
- 扁平化仪器操作
- 极少的人力投入
- 降低潜在误差来源
- 提高可重复性

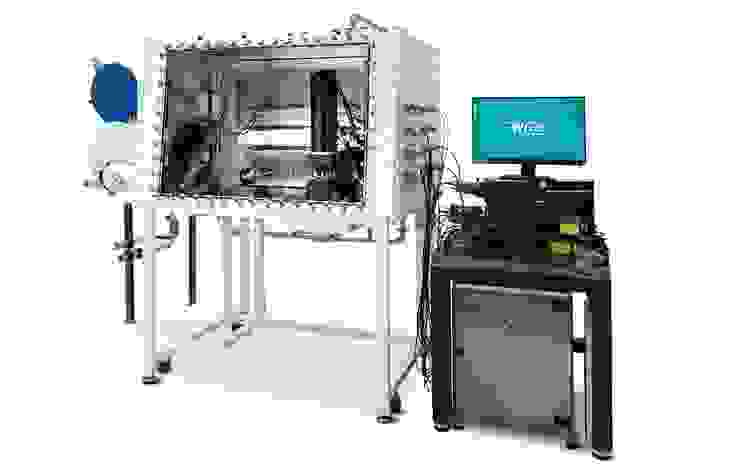

- 实现在密闭环境中完全远程操控(例如手套箱内
alpha300 apyron 是理想的自动化拉曼成像系统,适用于:
- 满足不同水平用户和多方面需求的实验室
- 要求高重复性的试验场景以及注重时效性营业收入的工业实验室。
- 有高级成像需求的拉曼新手。
- 寻求更高性能标准的资深拉曼光谱学家。
- 寻求远程操作的研究人员,例如在密闭环境中。
自动化意味着什么? – alpha300 apyron 主要特性
从系统校准到数据分析,alpha300 apyron 实现了整个工作流程的完全自动化以及远程控制。除更换样品之外,您完全可以不触碰仪器就能完成测量。
系统配置
- TrueCal 执行预设定校准,操作便捷。
- 激光安全等级 1(或1M)。
- AutoBeam 自动校准光路模块:
- 全自动 6物镜塔轮:定位选定物镜和补偿偏移。
- 全自动照明模式:可在显微镜照明模式之间自由切换。
- 激光切换耦合器:全自动切换激光波长,从紫外到近红外可提供多达6个激光波长。
- AutoBeam 输出耦合器:自动优化信噪比和选定光谱仪。
- 自动校准光源:在全光谱范围内快速自动多点进行光谱仪校准。
- 自动科勒照明孔径:便于对焦、优化对比度和均匀性。
- 自动偏振模块:自动旋转激发偏振片和检测器。
拉曼成像
- TruePower 设定绝对激光功率,精度小于0.1 mW
- 通过自动样品台实现样品自动定位或重复定位
- 测量过程中全程保持稳定聚焦
- 自动物镜塔轮包含偏移补偿——AFM/SNOM物镜兼容
- EasyLink 手柄控制器可以更直观地进行仪器操作
数据处理
- Suite FIVE 软件:从背景去除到图像生成,引导用户进行拉曼光谱处理。
- TrueComponent 分析:自动识别图像中的样本组分,并区分不同组分对应的光谱。
- TrueMatch软件:通过数据库比对测量所得的光谱来鉴定化学物质
alpha300 apyron – 性能更优化
alpha300 apyron 以卓越的成像品质为全自动高性能拉曼成像系统树立了标杆。拉曼成像同时实现高光谱分辨率,衍射极限空间分辨率,超快采集速度及无与伦比的灵敏度,无需牺牲任一方面性能。优化的系统所有配件保证了最高的传输效率和最高精度。此外,模块化设计提升系统配置自由度,可满足不同应用需求,不断功能升级与扩展。可配备多种类型的激光器、超高通量光谱仪 (UHTS) 和探测器。
真正共聚焦和波长优化设计
- 确保最大光通量
- 提供清晰的二维和三维拉曼成像,分辨率仅受光学衍射限制:
- 横向分辨率 <300 nm (激发波长 532 nm)
- 纵向分辨率 <900 nm (激发波长 532 nm)
- 光谱分辨率高至每像素 0.1 rel. 1/cm (激发波长 633 nm)
- 可升级为超快速拉曼成像,且无需牺牲分辨率(采集速度<1毫秒每光谱)
超快速拉曼成像
二硒化钨(WSe2)层状材料的光谱分析结果生动地展示了 alpha300 apyron 显微镜的超高性能和超快成像速度。
白光图像(A)可清晰分辨出不同层数WSe2,拉曼成像进一步给出精细晶体结构信息及分布。仅需2分钟,就能完成75 x 75 μm2范围的10000条拉曼光谱采集,获得到一个清晰且信息丰富的晶体结构图像(B)。薄片由单层(红色)、双层(绿色)和多层(蓝色)区域组成。仅需17分钟的测量,即可获得超过100000条光谱组成的、更清晰的图像。高分辨像素尺寸从750nm(B)减小到230nm(D),极大提高信噪比。光致发光图像(E)显示与拉曼图像相同的结构,甚至可见大小薄片之间的晶界。在所有测量中,单点积分时间为6毫秒。
高光谱分辨率且高空间分辨率拉曼成像
CCl4常被用作检测拉曼光谱仪光谱分辨率的标准样品。在室温条件下,可以清晰分辨460 cm-1处特征峰的三个劈裂峰。采用超高光通量UHTS光谱仪,alpha300 apyron 能实现高空间分辨率超快速拉曼成像的情况下,同时保持稳定的光谱解析能力。
保湿沐浴露的相成分边界
低频拉曼成像
L-半胱氨酸在水和不同植物油混合溶液中的拉曼图像。L-半胱氨酸大部分溶解在水相中(蓝色)。在油相(黄色)中,未溶解的半胱氨酸晶体(红色),清晰可见。绿色区域代表了一种植物油成分。L-半胱氨酸的拉曼光谱在低波数(10-100 cm-1)范围内具有特征峰,这些特征峰由配备WITec RayShield耦合器的alpha300 apyron可清晰测量出来。
香蕉果肉
Raman-AFM 联用成像
硅片的C.V.拉曼个人图像:白光成像(左),AFM成像(中)和 拉曼成像(右),这是拉曼显微镜校准标样局部拉曼图像,由德国Braunschweig联邦物理技术学院(Physikalisch-Technische Bundesanstalt ,PTB)制作并提供。
奖项荣誉
alpha300 apyron 全自动拉曼成像系统多次斩获奖项:
- 新品首发后,荣获 Achema 2015 Innovation Awards 实验室分析技术类创新奖。阿赫玛展(Achema)是在德国法兰克福举办的世界最大、最具影响力的化工行业专业展会。
- 第二代 alpha300 apyron 荣获《The Analytical Scientist》杂志颁发的2020创新奖。《The Analytical Scientist》杂志聚焦当今测量科学领域的最新进展,是一家重量级的线上和线下杂志。
- 近期,alpha300 apyron 荣获 2021 Microscopy Today 创新奖。来自 Microscopy Today 的编辑们将其评选为2021光学显微镜、电子显微镜和微量分析领域十大最重要创新之一。
