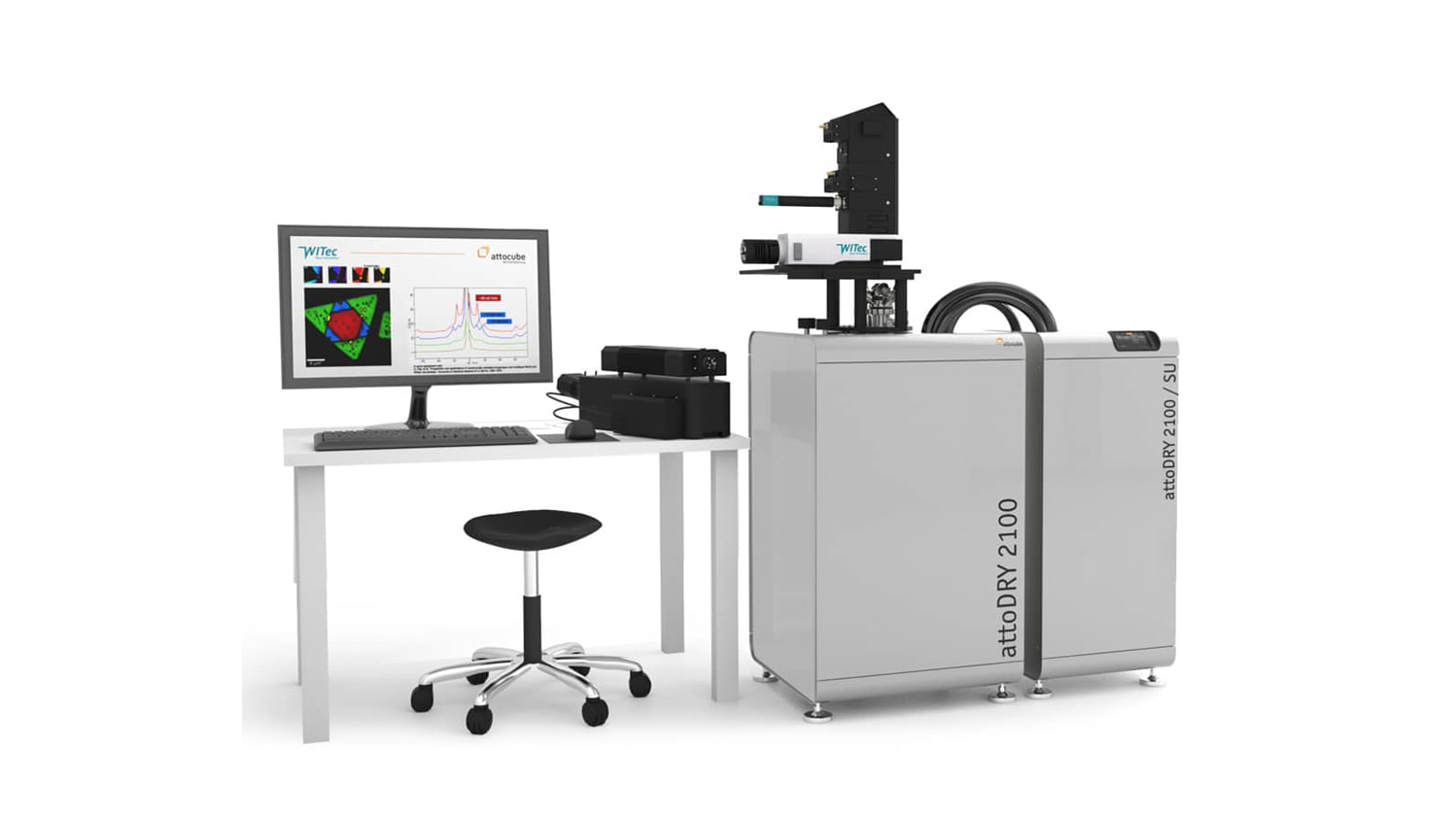

cryoRaman – 低温拉曼成像显微镜

超低温强磁场拉曼(cryoRaman)将极限空间分辨率的拉曼成像带到极低温-强磁场研究领域,非常适合低温磁场下进行材料新物理特性的研究。WITec alpha300系列的优异性能、模块化技术优势和先进的低温恒温器、纳米定位器技术相结合,将能轻松进行低至1.8K的强磁场实验。 为了应对现在和未来的种种挑战,cryoRaman 在提供强大标准功能配置的同时,也可以通过更多的扩展选项,进一步增强操作性能。

基本信息

主要特性

  • 超高通量光谱仪,激发波长从可见光到近红外(VIS to NIR)
  • 低振动闭环低温恒温器 (attoDRY 系列)
  • 用户友好型数据采集和分析软件 WITec Suite FIVE
  • 超精确低温纳米定位器 (attocube AN 系列)
  • 1.8K – 300K操作温度
  • 独特的低温兼容拉曼特定物镜 (attocube 低温物镜)
  • 强度高达12T的电磁磁铁或矢量磁铁
  • 全自动偏振与角分辨拉曼光谱测量
  • 软件控制激光功率调节,精度为0.1mW
  • 自动切换白光与拉曼模式
  • 自动光谱仪校准光源和程序
  • 荧光寿命:TCSPC时间相关单光子计数与FLIM成像
  • 超低波数拉曼光谱

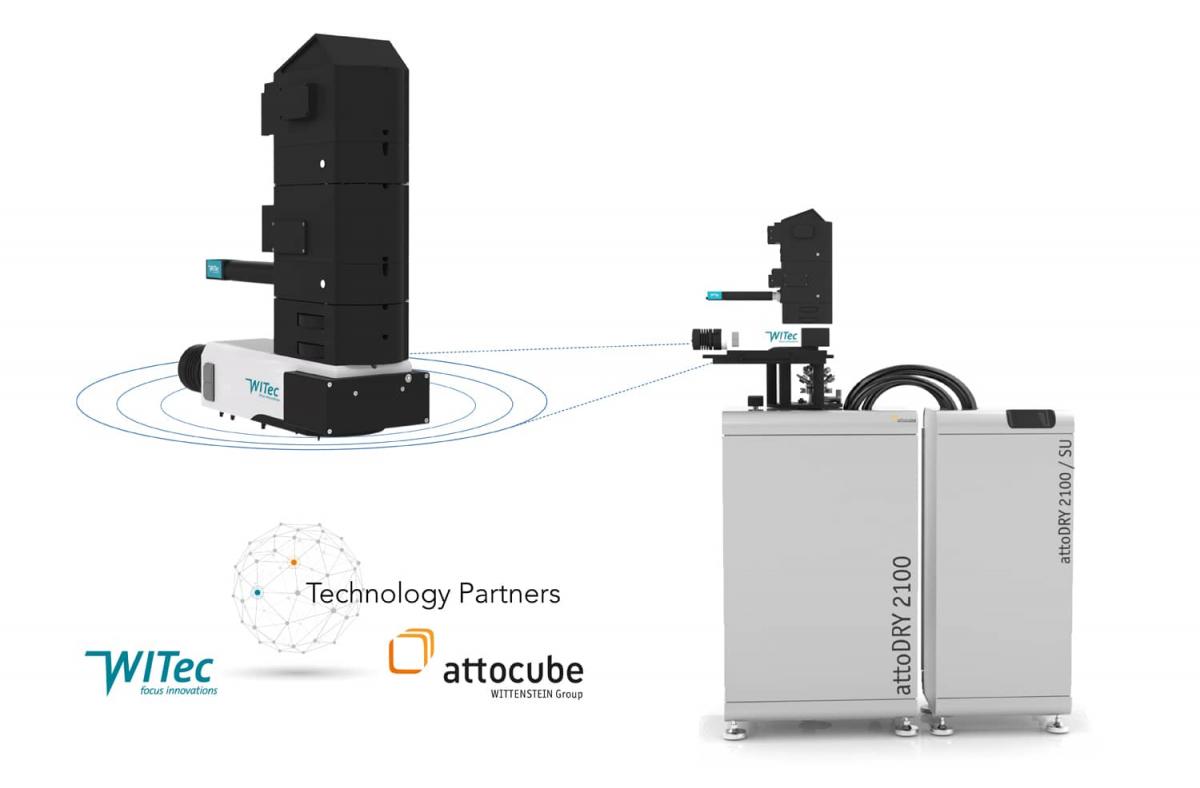

cryoRaman WITec attocube web

应用实例

WSe2 120K web

120K下的二硒化钨(WSe2)拉曼成像。拉曼光谱成像可以清楚地识别其层数,单层(绿色),双层(蓝色),三层(红色)。

MoS2 WSe2 2K web

2K下的MoS2/WSe2异质结拉曼成像。不同颜色代表不同的层数、组分和方向。

MoS2 2K B Pol dep Raman web

2K下,单层和多层MoS2的偏振和磁场相关拉曼图像。A’1 /E’ 强度比颜色编码。如图所示,分别对应偏振器激发与和分析器收集偏振取向彼为此垂直或平行两种构型。

WSe2 cryoRaman T dep PL web

WSe2光致发光 (PL) 光谱温度依赖特性。不同温度(300K、200K、50K 和 2K)下,PL峰位成像及其对应PL特征光谱。图中不同温度的PL光谱都进行了相应的颜色编码,实线和虚线分别代表单层WSe2中心处与边缘的发光光谱。
