bh皮秒二极管激光器

德国Becker & Hickl公司可提供用于荧光寿命测量的皮秒二极管激光器,具有成本低、可靠性高、体积紧凑易集成、无需维护校准和脉宽窄等优点,被广泛的应用在TCSPC及FLIM测量实验中。

基本信息

Becker&Hickl 皮秒二极管激光器

由Becker&Hickl GmbH设计和制造–bh提供了许多皮秒二极管激光器,其波长从NUV到NIR。所有激光器均具有简单的+ 12V电源,高重复频率,短脉冲宽度和极低的电噪声水平。完整的驱动器电子设备集成在激光模块中,且内置功率稳定环让激光稳定输出。所有bh二极管激光器模块都与bh TCSPC模块直接兼容。

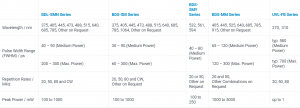

BDL-SMN系列

BDS-SM系列

BDS-SMY系列

BDS-MM系列

UVL-FB系列

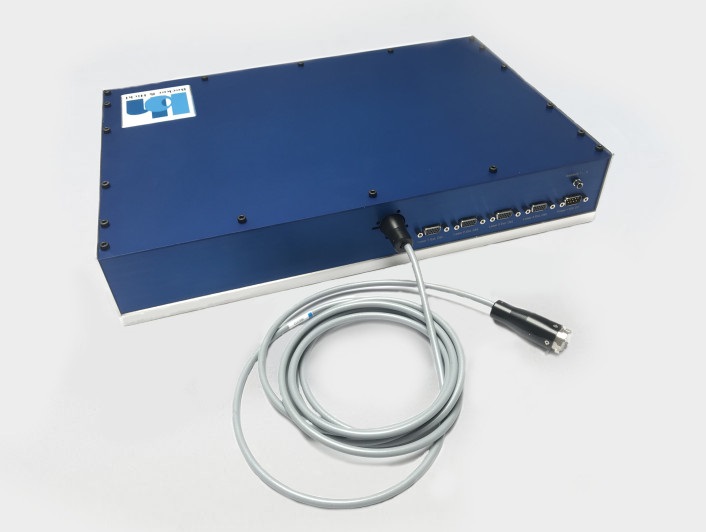

bh公司可提供激光合束器,将多达4路皮秒激光合束准直空间光输出或光纤输出。

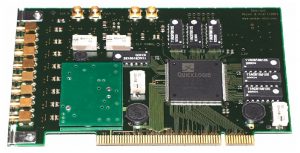

需要进行多个激光复用控制时,可采用DDG-210控制卡对激光器进行延时和同步控制。

BDS-SM参数

BDS-SM

光学参数
波长/ nm 375, 405, 445, 473, 485, 515, 640, 685, 785, 1024, Other on Request
重频 20, 50, 80 MHz and CW Operation, Other on Request
脉宽 (FWHM, at Medium Power, at Maximum Power) 30 – 90 ps, 60 – 300 ps
脉冲功率调节范围 (Power in Free Beam) 0 to 1 mW … 0 to 5 mW (Depends on Wavelength Version)
功率调节范围 (CW Mode, Power in Free Beam) 0 to 20 mW … 0 to 50 mW (Depends on Wavelength Version)
光束直径(Free Beam) 0.8 mm (Circular) or 1 x 3 mm (Elliptical, Depends on Version)
偏振 Horizontal
单模光纤耦合效率 (typ.) Up to 60 % (Circular Version)
触发输出
脉冲幅值 -1.2 V (Peak) into 50 Ω
脉宽 1 ns
输出阻抗 50 Ω
电学接口 SMA
触发-光脉冲间抖动 < 10 ps
同步输入
输入幅值 +3.3 V to +5 V into 50 Ω
占空比 10 to 30 %; DC Equivalent must be < 2.5 V
输入频率 Single shot to 80 MHz
内部时钟和同步输入切换 Automatic, by Average Voltage at Trigger Input Connector
控制输入
脉冲 (20, 50, 80 MHz) 和连续操作 TTL / CMOS high
激光 ON / OFF TTL / CMOS low
ON/OFF 信号光输出响应时间 < 4 µs for Power 10 to 100 %
外部功率控制 Analog Input, 0 to +10 V
功率控制信号光输出响应时间 < 4 µs for Power 10 to 100 %
电源参数
供电幅值 +9 V to +15 V
供电电流 at 12 V 200 mA to 500 mA 1)
机械参数
尺寸 (OEM) 40 mm x 40 mm x 120 mm
尺寸 (w/ Cooling) 40 mm x 70 mm x 120 mm
安装螺孔 four M3 Holes
散热要求 < 2 °C / W 2)
最大值
供电幅值 0 V to +15 V
 ‘Laser ON/OFF’ 和’Frequency’ 输入幅值 -2 V to +7 V
 ‘Laser Power’ 输入幅值 -12 V to +12 V
环境温度 15 °C to +35 °C
BDS-SMY参数

BDS-SMY

光学参数
波长/ nm 532, 561, 594
重频 50 MHz (optional 20 MHz) and Other on Request
脉宽 (FWHM, at Medium Power, at Maximum Power) 40 – 80 ps
脉冲功率调节范围 (Power in Free Beam) typ. 0 to 0.5 mW
光束直径(Free Beam) 1 mm x 2 mm
偏振 Horizontal
单模光纤耦合效率 (typ.) 50% to 70%
触发输出
脉冲幅值 -1.2 V (Peak) into 50 Ω
脉宽 1 ns
输出阻抗 50 Ω
电学接口 SMA
触发-光脉冲间抖动 < 10 ps
同步输入
输入幅值 +3.3 V to +5 V into 50 Ω
占空比 10 to 30 %; DC Equivalent must be < 2.5 V
输入频率 20 to 60 MHz
内部时钟和同步输入切换 Automatic, by Average Voltage at Sync Input Connector
控制输入
脉冲 (20, 50, 80 MHz) 和连续操作 TTL / CMOS high
激光 ON / OFF TTL / CMOS low
ON/OFF 信号光输出响应时间 < 4 µs for Power 10 to 100 %
外部功率控制 Analog Input, 0 to +10 V
功率控制信号光输出响应时间 < 4 µs for Power 10 to 100 %
电源参数
供电幅值 +9 V to +15 V
供电电流 at 12 V 200 mA to 500 mA
机械参数
尺寸 40 mm x 70 mm x 120 mm
安装螺孔 four M3 Holes
散热要求 < 2 °C / W
最大值
供电幅值 0 V to +15 V
‘Laser ON/OFF’ 和’Frequency’ 输入幅值 -2 V to +7 V
‘Laser Power’ 输入幅值 -12 V to +12 V
环境温度 15 °C to +35 °C
