HÜBNER C-WAVE OPO单频激光器

德国HÜBNER的C-WAVE OPO调谐激光器,1MHz窄线宽,450-650nm&900-1300nm波长范围,单波长功率可达几百mW. 产品获得2014年PrismAwards.

基本信息

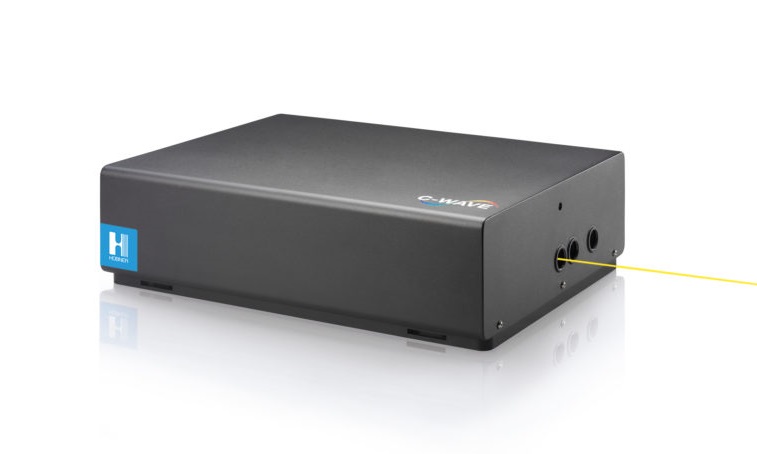

德国HÜBNER公司的C-WAVE,是一款可见到近红外波段波长可调谐的窄线宽连续激光器,它是基于OPO技术的全固态激光器,调谐时无需做诸如染料或光学器件的更换工作,完全通过电脑控制。在很长一段时间,这个波段的调谐需要采用繁琐的染料激光器,更换激光介质或腔镜,或者其他调谐范围有限的技术。C-WAVE的出现,让您可以轻松切换想要的波长,不仅有极高的灵活性和精度,同时具有极高的光束质量和稳定性。

工作原理

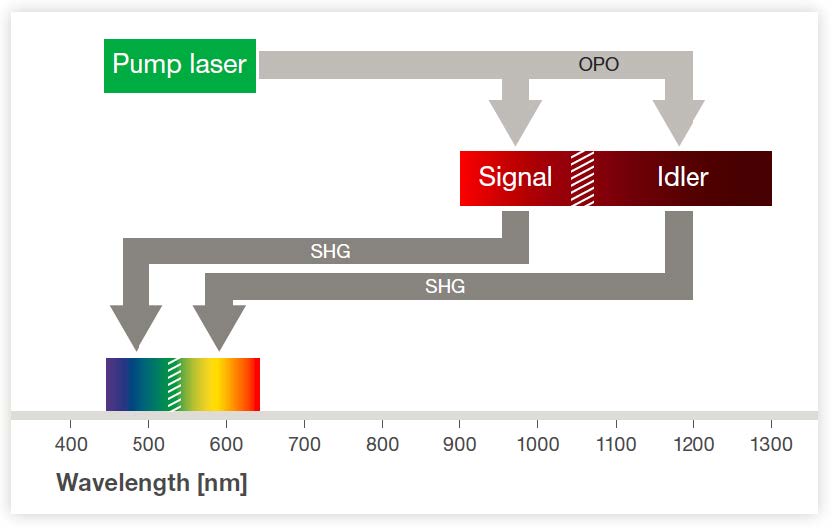

OPO&腔内SHG倍频:采用单纵模532nm激光器作为泵浦源,产生信号光900-1050nm和闲频光1080-1300nm。再通过SHG产生倍频光450-525nm和540-650nm。泵浦光532nm也可以作为第三路输出。根据泵浦源的功率,C-WAVE提供低功率和高功率两种产品。C-WAVE在Photonics West 2014获得了棱镜奖。

波长调节


• etalon调节,无跳模165GHz, 1GHz/s
• OPO&SHG晶体加热大范围调节
• 种子激光调节,无跳模28GHz, 14GHz/s (optional)

稳频,低噪声控制&光纤输出

通过AbsoluteLambda™稳频选件,C-WAVE可以达到最高至±1MHz的波长精度和稳定度。

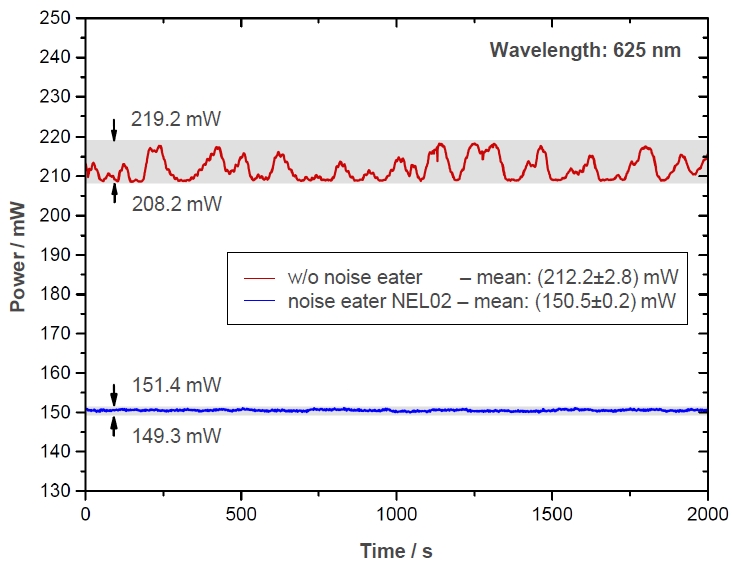

低功率版本可选配NEL-02 NoiseEater将噪声降低一个数量级。

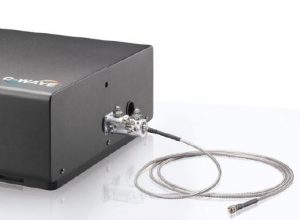

SM/PM光纤耦合,效率>60%,3米铠甲光纤,可选FCP, FCP8, APC等接口。

应用领域

• 冷原子/ 离子阱
• 原子物理
• 量子光学
• 全息
• 单分子光谱
• 激光干涉
• 纳米光子学
• 拉曼光谱
产品参数

参数规格

• 谐振腔配置:腔内SHG倍频OPO

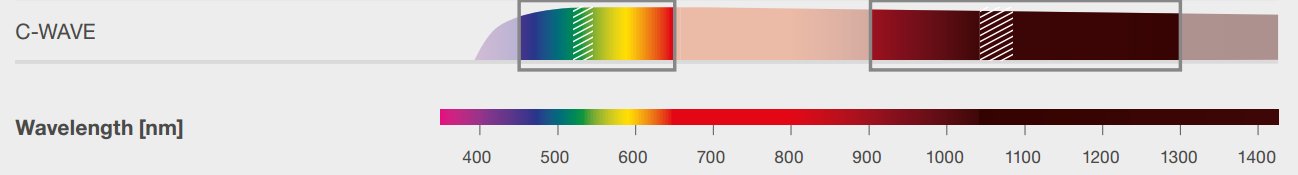

• 光谱范围:450-650 nm, 900-1300 nm (间隙波段:525 -540 (±1) nm, 1050 -1080 (±2) nm)
• 波长调节:全电脑控制
• 波长精度:±1nm VIS, ±2nm IR. <2MHz @ 波长计反馈 • 输出功率:>200mW VIS, >400mW IR (5W pump)
>80mW VIS, >200mW IR (1.5W pump)
• 输出模式:TEM00, M2<1.2 ( 450 – 480 nm和900 – 960 nm波段未标定) • 光束直径:0.5mm VIS, 0.2mm IR • 发散角:0.5mrad VIS, 2mrad IR • 光束直径:0.5mm VIS, 0.2mm IR • 无跳模调谐:>20GHz VIS(可达40GHz), >10GHz IR(可达20GHz)
• 光谱线宽(短期):<1MHz,典型值<500kHz • 偏振比:>1000:1,水平偏振
• 幅值噪声(典型值):<5% VIS, <1% IR
• 稳频选项:AbsoluteLambdaTM 稳频选件
• 接口:USB
• 电源:110V/230V
• 功耗:<200W
• 制冷:闭环制冷机
• 泵浦激光要求:532nm, TEM00, 单纵模

环境要求

• 操作温度范围:20-50℃
• 最大相对湿度:10%-85%,非冷凝
• 机械安装:隔振光学平台
• 无尘环境

选件

• AbsoluteLambdaTM 稳频选件
• Noise Eater 低噪声选件(1.5W pump)
• 光纤耦合器
• 1.5W/ 5W高低泵浦激光可选

尺寸

• 长度:575mm
• 宽度:410mm
• 高度:155mm
• 重量:34kg
配件

波长计及软件

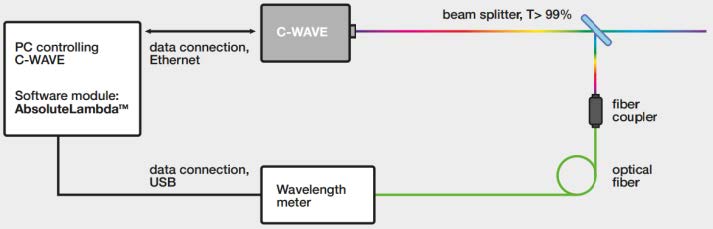

为了满足最高的要求,C-WAVE可调谐激光器可以工作在闭环模式,与可选的AbsoluteLambda扩展。它包括一个外部波长计和一个软件包,以提供增强的绝对波长精度和增强的长期频率稳定性。

  • 绝对波长精度高达10 MHz
  • 长期频率稳定性可达+/- 2MHz /小时

模型概述

六种波长计型号之间的选择,以满足应用的特定要求。在使用AbsoluteLambda扩展的闭环运行中,C-WAVE可调谐激光器的绝对波长精度将等于所选波长计的绝对波长精度。

对于第三方波长计的操作,AbsoluteLambda软件包也可以单独使用。

应用

AbsoluteLambda的闭环扩展在色心研究和其他量子技术、纳米光子学和高分辨率光谱学等领域得到了广泛的应用。

参数
