IDQ id120 SPAD探测器

ID120是在800nm附近量子效率高达80%的SPAD,该量子堪比价格昂贵的SNSPD。响应范围350-1000nm

基本信息

ID Quantique公司的ID120系列紧、凑经济型单光子计数模块,具有优异的时间分辨率(用于TCSPC应用)和低死时间。基于可靠的硅雪崩光电二极管在可见光谱范围内的灵敏度,该模块能够探测到低至单光子水平的微弱光信号。在只有40 ps的时间分辨率和45 ns的死时间下,该模块在所有需要单光子探测的高精度定时应用中提供优异的性能。ID100具有特别好的定时稳定性,计数率可达20MHz。



ID101系列是目标OEM应用的特小尺寸可见光的光子计数器。它由一个标准的TO5或TO8的光电封装、一个直径50微米的单光子APD和一个安装在热电制冷器上的快淬电子器件组成。



ID120是自由空间模块,被动淬灭,最大探测效率值在800纳米左右。模块的主要优点是量子效率高达80%,有效面积大,设置可调。

ID100

可见光单光子探测器

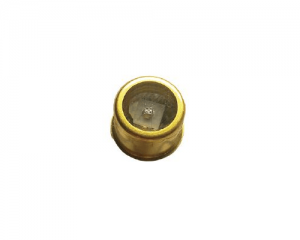

ID101

OEM可见光单光子探测器模块

ID120

可见光单光子探测器

id120参数
参数Parameter
Min
Typical
Max
单位Units
波长范围
350
1000
nm
感光区域
500
um
单光子探测效率(SPDE)
650nm(at max. excess bias)
60
%
800nm(at max. excess bias)
80
%
暗计数率(-40℃,Vbias=Vbreakdown +30V)
<200
Hz
时间分辨率(at max. excess bias)
200
400
1000
ps
死时间
1
us
输出信号
NIM&LVTTL
输出信号脉宽
25
ns
储存温度
-40
70
摄氏度℃


id120软件:
– 显示计数率
– 控制量子效率PDE
– 控制死时间
– 控制温度
