拉曼滤光片

提供最广泛的拉曼光谱相关长通和二向色滤波器,边缘波长从224到1550 nm。它们提供最高传输和最低纹波,并提供一系列边缘陡度值,从最高可用值到较低的值,价格范围不同。这些滤波器可以与MaxLine激光线滤波器配对,以获得对激光背景的最佳抑制。现在你可以看到最弱的信号比以往任何时候都更接近激光线。

基本信息

Raman Optical Filter Catalog

拉曼滤光片
· RazorEdge截止拉曼滤光片
用于拉曼实验的瑞利散射截止,可以实现低波数斯托克斯或反斯托克斯信号探测。
· RazorEdge二向色镜

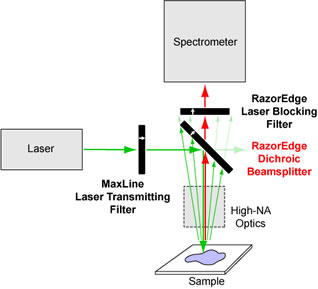

克服了传统镀膜的偏振态依赖性,从而具备和截止滤光片一样的过渡带陡度。它简化了拉曼实验的光路,搭配截止拉曼滤光片被广泛的应用于拉曼探头中。
· StopLine陷波滤光片
对于正反斯托克斯进行同时探测的拉曼实验,StopLine陷波滤光片可以轻松胜任,同时比全息陷波滤光片更经济。
· EdgeBasic经济型截止拉曼滤光片
对于非低波数探测的拉曼实验,可采用EdgeBasic系列截止拉曼滤光片。
· MaxLine激光纯化滤光片
针对很多激光器(如半导体激光器)存在的光谱纯度不足的情况,MaxLine系列窄带激光纯化滤光片,可有效的减小激光器纵模次峰对于拉曼信号的串扰。
Razoredge

RazorEdge长通拉曼滤光片(常用波长)

型号 过渡带宽
LP03-325RE-25
LP03-325RU-25
< 153 cm-1
< 305 cm-1
LP02-355RE-25
LP02-355RU-25
< 140 cm-1
< 279 cm-1
LP02-407RU-25 < 243 cm-1
LP03-458RE-25
LP03-458RU-25
< 109 cm-1
< 216 cm-1
LP02-473RE-25
LP02-473RU-25
< 105 cm-1
< 209 cm-1
LP02-488RE-25
LP02-488RU-25
< 102 cm-1
< 203 cm-1
LP02-514RE-25
LP02-514RU-25
< 97 cm-1
< 192 cm-1
LP03-532RE-25
LP03-532RU-25
< 90 cm-1
< 186 cm-1
LP02-561RE-25
LP02-561RU-25
< 89 cm-1
< 176 cm-1
LP02-633RE-25
LP02-633RU-25
< 79 cm-1
< 156 cm-1
LP02-638RE-25
LP02-638RU-25
< 78 cm-1
< 155 cm-1
LP02-785RE-25
LP02-785RU-25
< 63 cm-1
< 126 cm-1
LP02-808RE-25
LP02-808RU-25
< 62 cm-1
< 123 cm-1
LP02-830RE-25
LP02-830RU-25
< 60 cm-1
< 119 cm-1
LP02-980RE-25
LP02-980RU-25
< 51 cm-1
< 101 cm-1
LP02-1064RE-25
LP02-1064RU-25
< 47 cm-1
< 93 cm-1



RazorEdge低通拉曼滤光片

型号 过渡带宽
SP01-532RU-25   186 cm-1
SP01-561RU-25   176 cm-1
SP01-633RU-25   160 cm-1
SP01-785RU-25   129 cm-1

RazorEdge拉曼二向色镜

型号 过渡带宽
LPD01-355RU < 279 cm-1
LPD02-488RU < 203 cm-1
LPD02-514RU(停产) < 192 cm-1
LPD02-532RU < 186 cm-1
LPD02-633RU < 156 cm-1
LPD02-785RU < 126 cm-1
LPD02-830RU < 119 cm-1
LPD02-1064RU < 93 cm-1



Stopline Notch

StopLine陷波滤光片

型号
激光波长nm 带宽 OD
NF03-405E-25   405
  9 nm
  > 6 @ 405 nm
NF03-488E-25   488
  14 nm
  > 6 @ 488 nm
NF03-514E-25   514
  16 nm
  > 6 @ 514.5 nm
NF01-532U-25
NF03-532E-25
  532
   17 nm
  > 6 @ 532 nm
NF03-561E-25   561
  19 nm
  > 6 @ 561.4 nm
NF03-594E-25   594
  21.8 nm
  > 6 @ 594.1 nm
NF03-633E-25   633
  25 nm
  > 6 @ 632.8 nm
NF03-658E-25   658
  27 nm
  > 6 @ 658 nm
NF03-785E-25   785
  39 nm
  > 6 @ 785 nm
NF03-808E-25   808
  41 nm
  > 6 @ 808 nm
EdgeBasic

EdgeBasic经济型长通拉曼滤光片

 型号 过渡带宽  透过率及范围
  BLP01-325R-25   750.5 cm-1   >93%  334.1 – 900.0 nm
  BLP01-355R-25   687 cm-1   >93%  364.9 – 900.0 nm
  BLP01-364R-25   670 cm-1   >93%  374.0 – 900.0 nm
  BLP01-405R-25   595 cm-1   >93%  421.5 – 900.0 nm
  BLP01-442R-25   552 cm-1   >93%  454.0 – 900.0 nm
  BLP01-458R-25   552 cm-1   >93%  470.7 – 900.0 nm
  BLP01-473R-25   515 cm-1   >93%  486.2 – 900.0 nm
  BLP01-488R-25   497 cm-1   >93%  504.7 – 900.0 nm
  BLP01-514R-25   474 cm-1   >93%  529.4 – 900.0 nm
  BLP01-532R-25   458 cm-1   >93%  546.9 – 900.0 nm
  BLP02-561R-25   434.5 cm-1   >93%  577.1 – 900.0 nm
  BLP01-568R-25   429 cm-1   >93%  584.1 – 900.0 nm
  BLP01-594R-25   411 cm-1   >93%  610.9 – 900.0 nm
  BLP01-633R-25   385.4 cm-1   >93%  650.5 – 1200.0 nm
  BLP01-635R-25   380 cm-1   >93%  660.0 – 1200.0 nm
  BLP01-647R-25   377 cm-1   >93%  665.2 -1200.0 nm
  BLP01-664R-25   367 cm-1   >93%  682.6 – 1200.0 nm
  BLP01-785R-25   309 cm-1   >93%  812.1 – 1200.0 nm
  BLP01-808R-25   302 cm-1   >93%  830.6 – 1600.0 nm
  BLP01-830R-25   293.9 cm-1   >93%  853.2 – 1600.0 nm
  BLP01-980R-25   248.9 cm-1   >93%  1007.4 – 1600.0 nm
  BLP01-1064R-25   229 cm-1   >93%  1093.8 – 1600.0 nm
  BLP02-1319R-25   184.9 cm-1   >93%  1355.9 – 2000.0 nm
  BLP01-1550R-25   157 cm-1   >93%  1593.4 – 2000.0 nm

EdgeBasic经济型低通拉曼滤光片

 型号 过渡带宽  透过率及范围
  BSP01-532R-25   458 cm-1 > 80% 350.0 – 400.0 nm
> 93% 400.0 – 517.1 nm
  BSP01-633R-25   385 cm-1 > 80% 350.0 – 400.0 nm
> 93% 400.0 – 615.1 nm
  BSP01-785R-25   313 cm-1 > 80% 350.0 – 400.0 nm
> 93% 400.0 – 758.2 nm
MaxLine

MaxLine激光纯化滤光片

 型号 带宽 透过率
LL01-248-12.5
LL01-248-25
1.7 nm (typ)
2.2 nm (max)
  > 40%
LL01-266-12.5
LL01-266-25
1.9 nm (typ)
2.4 nm (max)
  > 55%
LL01-325-12.5
LL01-325-25
1.2 nm (typ)
2.3 nm (max)
  > 80%
LL01-355-12.5
LL01-355-25
1.3 nm (typ)
2.5 nm (max)
  > 80%
LL01-364-12.5(停产)
LL01-364-25(停产)
1.4 nm (typ)
2.5 nm (max)
  > 85%
LL01-372-12.5(停产)
LL01-372-25(停产)
1.4 nm (typ)
2.6 nm (max)
  > 85%
LL01-40712.5
LL01-407-5
1.5 nm (typ)
2.8 nm (max)
  > 90%
LL01-442-12.5
LL01-442-25
1.7 nm (typ)
3.1 nm (max)
  > 90%
LL01-458-12.5
LL01-458-25
1.7 nm (typ)
3.2 nm (max)
  > 90%
LL01-488-12.5
LL01-488-25
1.9 nm (typ)
3.4 nm (max)
  > 90%
LL01-491-12.5(停产)
LL01-491-25(停产)
1.9 nm (typ)
3.4 nm (max)
  > 90%
LL01-514-12.5
LL01-514-25
2.0 nm (typ)
3.6 nm (max)
  > 90%
LL01-532-12.5
LL01-532-25
2.0 nm (typ)
3.7 nm (max)
  > 90%
LL01-543-12.5
LL01-543-25
2.1 nm (typ)
3.8 nm (max)
  > 90%
LL02-561-12.5
LL02-561-5
2.1 nm (typ)
3.9 nm (max)
  > 90%
LL01-568-12.5
LL01-568-25
2.2 nm (typ)
4 nm (max)
  > 90%
LL01-633-12.5
LL01-633-25
2.4 nm (typ)
4.4 nm (max)
  > 90%
LL01-647-12.5
LL01-647-25
2.5 nm (typ)
4.5 nm (max)
  > 90%
LL01-671-12.5
LL01-671-25
2.6 nm (typ)
4.7 nm (max)
  > 90%
LL01-780-12.5
LL01-780-25
3.0 nm (typ)
5.5 nm (max)
  > 90%
LL01-785-12.5
LL01-785-25
3.0 nm (typ)
5.5 nm (max)
  > 90%
LL01-808-12.5
LL01-808-25
3.1 nm (typ)
5.7 nm (max)
  > 90%
LL01-810-12.5
LL01-810-25
3.1 nm (typ)
5.7 nm (max)
  > 90%
LL01-830-12.5
LL01-830-25
3.2 nm (typ)
5.8 nm (max)
  > 90%
LL01-852-12.5
LL01-852-25
3.2 nm (typ)
5.8 nm (max)
  > 90%
LL01-976-12.5
LL01-976-25
3.7 nm (typ)
6.8 nm (max)
  > 90%
LL01-980-12.5
LL01-980-25
3.7 nm (typ)
6.9 nm (max)
  > 90%
LL01-1030-12.5
LL01-1030-25
3.9 nm (typ)
7.2 nm (max)
  > 90%
LL01-1047-12.5
LL01-1047-25
4.0 nm (typ)
7.3 nm (max)
  > 90%
LL01-1064-12.5
LL01-1064-25
4.0 nm (typ)
7.4 nm (max)
  > 90%
