SmarAct SLC直线纳米位移台
压电驱动线性位移台,分辨率可达1nm,可选择超高真空、无磁、低温等诸多环境选项。 17系列17mm宽8.5mm厚。 24系列24mm宽,10.5mm厚。
Categories: SmarAct光机械, 光学机械
- General Details
- Related Products
General Details
SLC系列直线纳米位移台

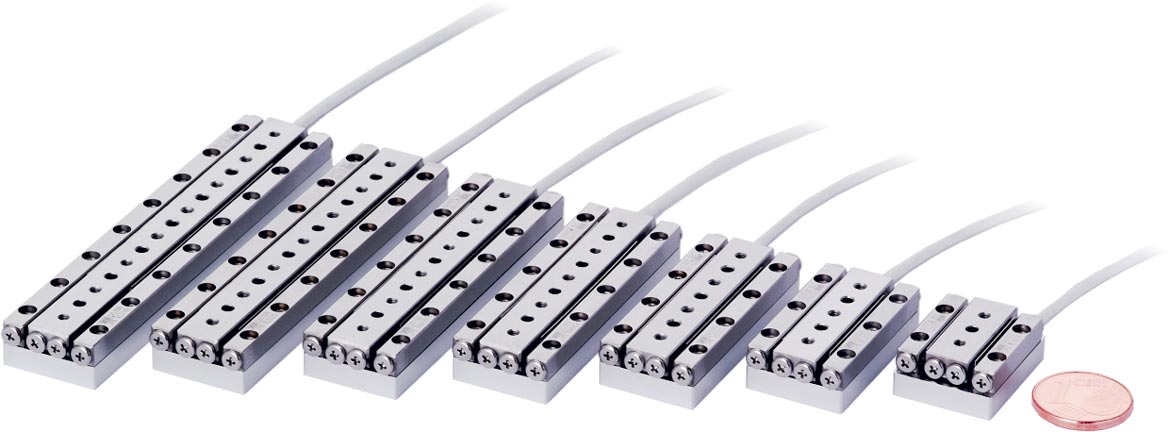

SLC-17系列直线纳米位移台
型号 | 行程 | 尺寸 | 重复精度 |
SLC-1720 | 12 mm | 22 x 17 x 8.5 mm3 | ± 25 nm |
SLC-1730 | 21 mm | 30 x 17 x 8.5 mm3 | ± 30 nm |
SLC-1740 | 26 mm | 40 x 17 x 8.5 mm3 | ± 40 nm |
SLC-1750 | 31 mm | 50 x 17 x 8.5 mm3 | ± 50 nm |
SLC-1760 | 41 mm | 60 x 17 x 8.5 mm3 | ± 60 nm |
SLC-1770 | 46 mm | 70 x 17 x 8.5 mm3 | ± 70 nm |
SLC-1780 | 51 mm | 80 x 17 x 8.5 mm3 | ± 80 nm |
除SLC-1770和SLC-1780,可选低温实验(如液氦温度)版本,也可加热至+150℃.

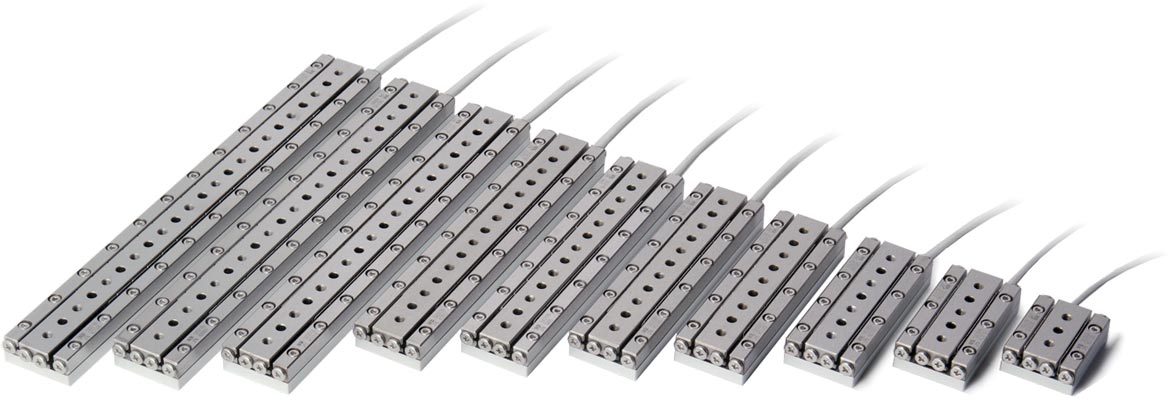

SLC-24系列直线纳米位移台
型号 | 行程 | 尺寸 | 重复精度 |
SLC-2430 | 16 mm | 30 x 24 x 10.5 mm3 | ± 30 nm |
SLC-2445 | 29 mm | 45 x 24 x 10.5 mm3 | ± 45 nm |
SLC-2460 | 35 mm | 60 x 24 x 10.5 mm3 | ± 60 nm |
SLC-2475 | 49 mm | 75 x 24 x 10.5 mm3 | ± 75 nm |
SLC-2490 | 63 mm | 90 x 24 x 10.5 mm3 | ± 90 nm |
SLC-24105 | 69 mm | 105 x 24 x 10.5 mm3 | ± 105 nm |
SLC-24120 | 83 mm | 120 x 24 x 10.5 mm3 | ± 120 nm |
SLC-24150 | 103mm | 150 x 24 x 10.5 mm3 | ± 150 nm |
SLC-24180 | 123mm | 180 x 24 x 10.5 mm3 | ± 180 nm |
SLC-2430, SLC-2445和SLC-2460,可选低温实验(如液氦温度)版本,也可加热至+150℃.
其他参数及选项
- 开环步进:50-1500nm
- 压电扫描范围>1.5μm
- 压电扫描精度<1nm
- 速度>20mm/s
- 阻塞力≥3.5N
- 垂直负载:3kg
- 1720&2430: 2kg
- 可选闭环驱动器及分辨率
- -M: 100nm(MCS控制器), 500nm(HCU/CU控制器)
- -L: 4nm(MCS控制器), 50nm(HCU/CU控制器)
- -S, -SC: 1nm(MCS控制器)
- 非磁性材料选项:-NM
- 高真空和超高真空选项:-HV(10-6 mbar), -UHV(10-11 mbar)
- 阻塞力增强选项:-D, +1.5N
- 氧化发黑选项:-BK
- 低振动模式选项:-LV
- 长寿命导轨选项:-Z
产品特点 | |
|
应用领域 | |
• 光学研究: 电动光阑、狭缝、滤光片轮、光纤准直、镜片调节 • 扫描电镜/光学/原子力显微镜:样品、探测器/光源定位、样品操作 • 自动化控制:低成本、超小体积、高精度、模块化、直接集成 • 材料应用:缺口测量、张力、微小压缩测量、刮痕弯曲等测量 • 天文、航天航空: 高加速度、低压、低温条件下控制 • 度量衡学:长度测量、厚度测量、坐标测量、位置计量 • 生命科学:细胞操作、膜片钳、计数&分选 |
