ID1000 时间控制器

ID Quantique (IDQ) 由日内瓦大学的四位科学家于2001年在瑞士日内瓦创建,他们预计量子物理将对信息技术产生重要的影响。今天,总部位于瑞士日内瓦的ID Quantique在世界各地设有销售办事处以及工程、开发和研究实验室。

基本信息

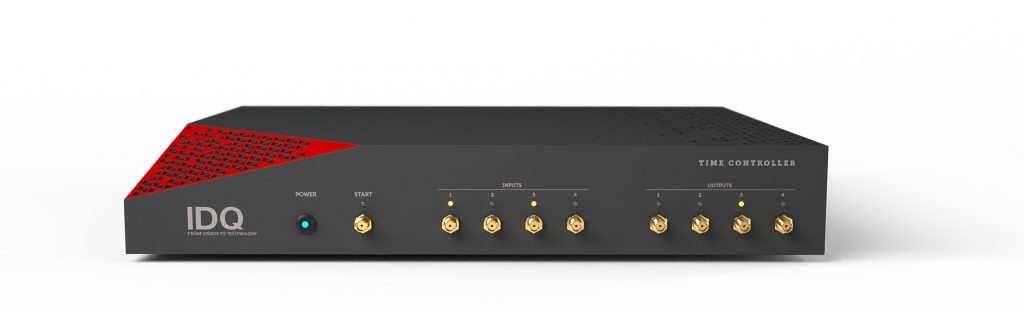

ID1000 TCSPC光子计数器

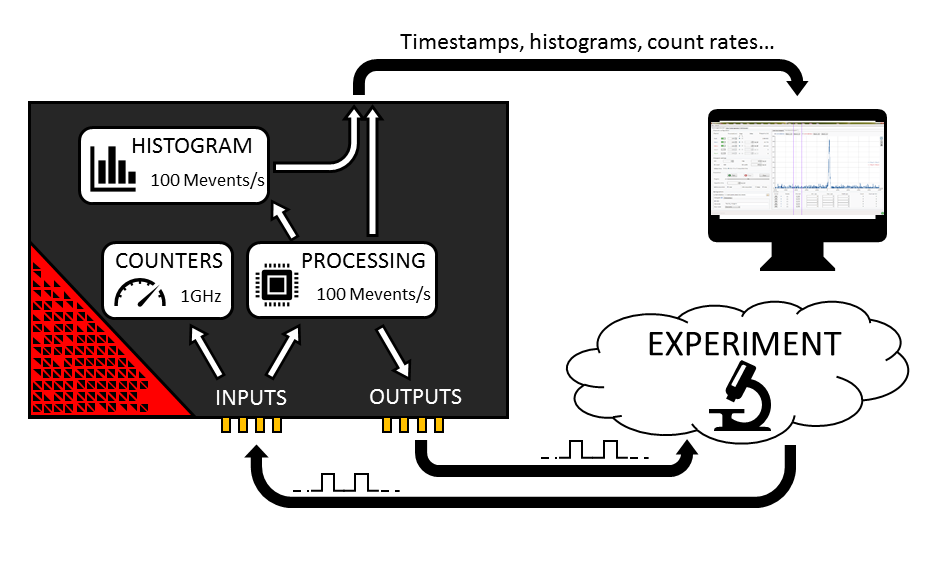

ID Quantique的ID1000 TCSPC光子计数器旨在有效、可靠并灵活地解决现代实验室中遇到的许多问题。它执行许多设备的功能:时间标签记录,延迟发生器,模式发生器,计数器和鉴别器。它的硬件包括5个输入通道和4个输出通道,它们通过一个快速FPGA在内部互连。它提供两种模式。高速模式允许在每个通道上实现高达5 x 100 Mcps的快速计数速率,并提供100 ps的门宽;而高分辨率模式则具有1 ps的门宽,并且在4个通道允许的最大计数率总计为300 Mcps。
ID1000 TCSPC光子计数器随附一个独特的用户友好界面,用于控制和监视直方图生成,时间标签和延迟生成的参数。使用清晰简单的界面直接显示和分析数据。此外,配置编辑器允许用户重新编程并构建自己的配置,并创建自定义功能,例如符合过滤甚至条件输出。
ID 1000 TCSPC光子计数器有2个版本,提供不同的附加功能,所有功能均可根据客户要求进行远程升级。还可以轻松地菊链连接多个时间控制器,以提供具有大量通道的解决方案,这对于多光子实验尤为重要。ID1000 TCSPC光子计数器也可作为实验装置的核心设备,执行测量,数据处理以及与所有仪器的同步。

ID1000主要功能

  • 多设备同步,64通道输入
  • 时间标记和直方图
  • 内部时间戳处理(符合,过滤器等)
  • 具有multi-hit功能的延迟生成
  • 模式生成
  • 高速计数器
  • 高精度鉴别器(以1 mV的步幅从-2 V至+2 V)
  • 5个输入通道
  • 4个输出通道(NIM + LVTTL)
  • 高分辨率模式:4 ps RMS抖动和3 ps门宽
  • 500MHz最大输入计数率

典型应用领域



产品参数
参数
高速模式
高分辨率模式
单位
输入通道数
5
4
门宽
100
1
ps
时间抖动(RMS)
<28
4
ps
死时间
<10
0.2
ps
最大输入计数率
5 x 100 300
Mevents/s
最大输入电压范围
-2
2
V
延迟输出步长
1 到 4000ps ( 1 ps步长) 1 到 4000ps ( 1 ps步长)
最大输出频率
250MHz/通道 250MHz/通道
输出通道数目 4通道 4通道
输出电压类型 NIM或TTL NIM或TTL
最小输出信号宽度(TTL) 6
ns
最小输出信号宽度(NIM) 1
ns
输入输出延时 400-1500 ns
尺寸 380 mm x 63 mm x 255 mm mm
最大输入通道数 64
最大传输率(至电脑)
10*
Mevents/s
最大延迟信号(typical)
1
ms
电源输入
100-240V;1-2.5A;50-60Hz
适用工作环境
最高海拔2000m; 5-40摄氏度;80%最大湿度(31摄氏度)或 50%最大湿度(40摄氏度)
*硬件具备500Mevents/s的能力
